Name: Disjoncteur Siemens 3RV2021-1EA10 1 pc(s) Piece
Brand: Siemens
SKU: 1742430
Availability: InStock

Sur l'image est représenté un disjoncteur tripolaire de Siemens. Il est équipé d'un bouton rotatif pour sa commande et de plusieurs bornes de connexion.

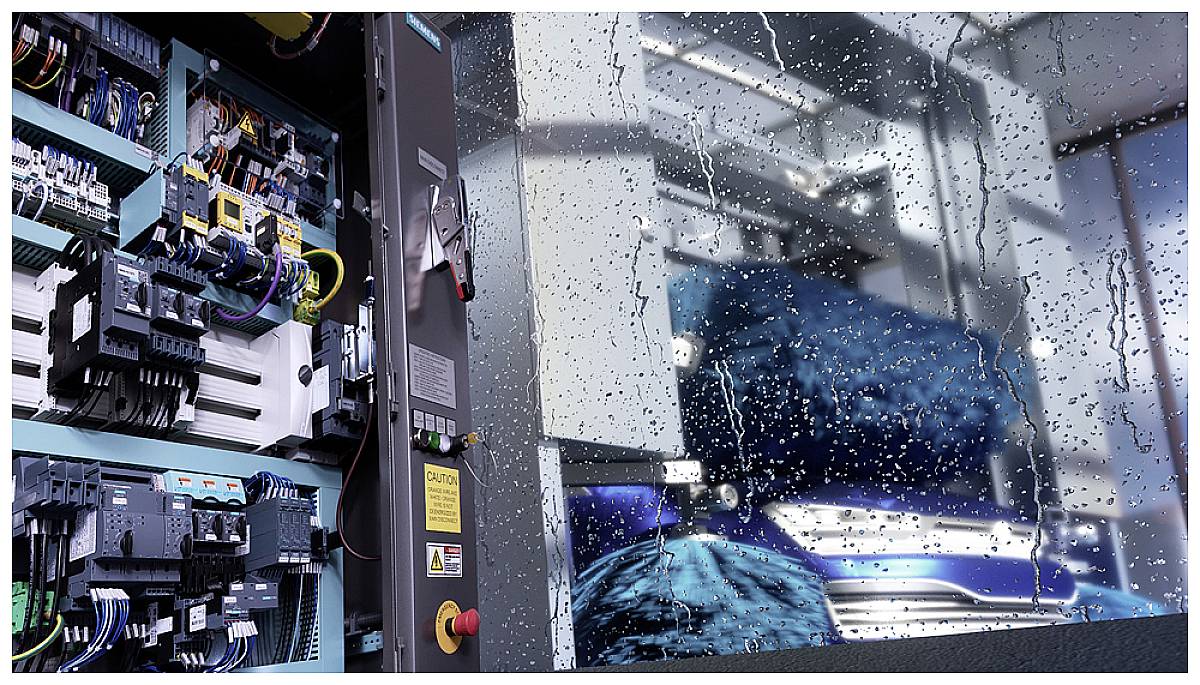

Une machine avec son armoire électrique ouverte révèle un câblage complexe. Une fenêtre couverte de gouttes de pluie dévoile un mouvement de machine en arrière-plan.

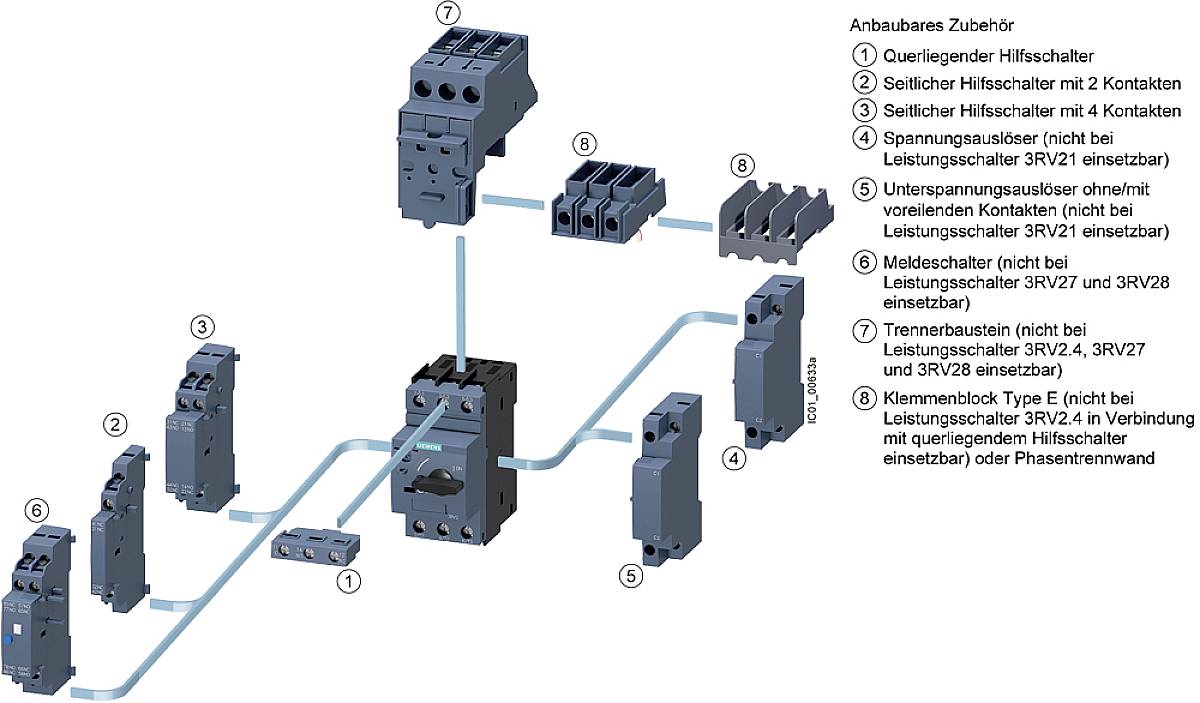

Un diagramme présente différentes pièces accessoires pour disjoncteurs, avec numérotation et désignations pour chaque composant.

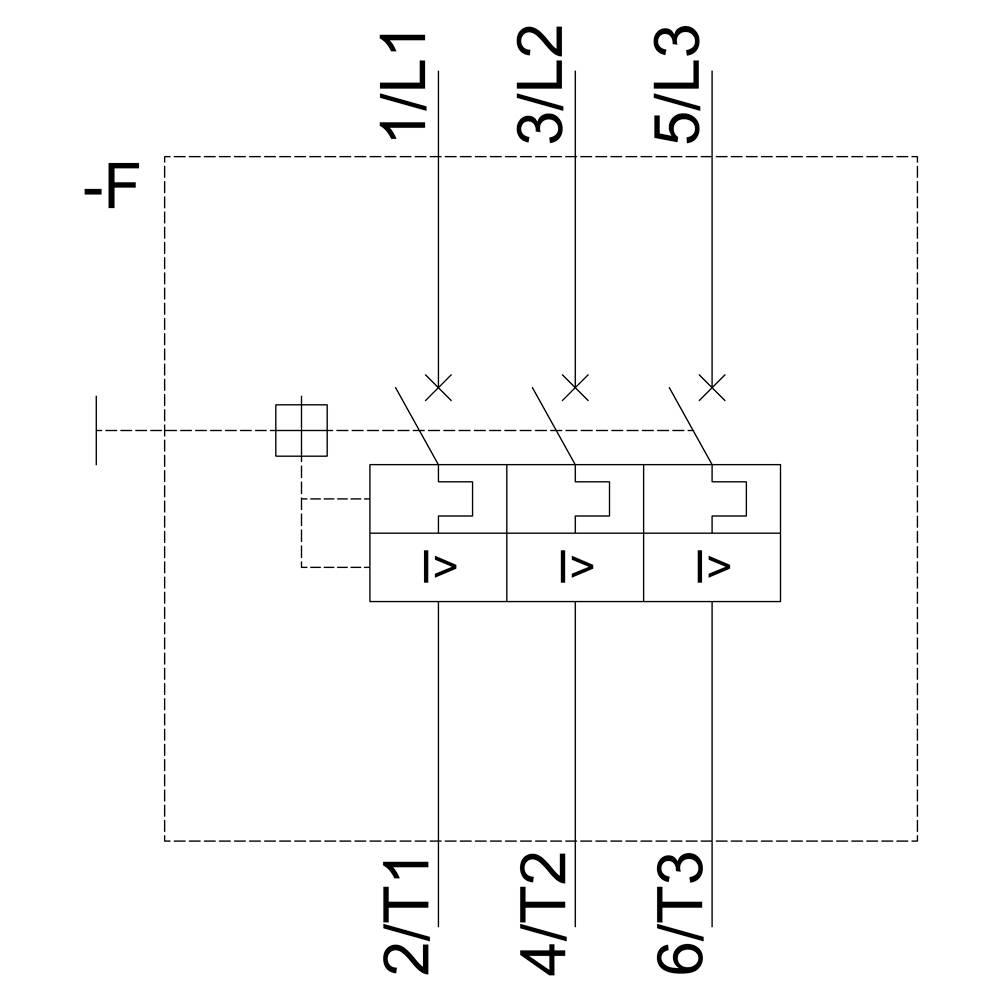

Schéma de câblage d'un contacteur triphasé : Trois interrupteurs verticaux indiquent les bornes L1, L2, L3 et T1, T2, T3.

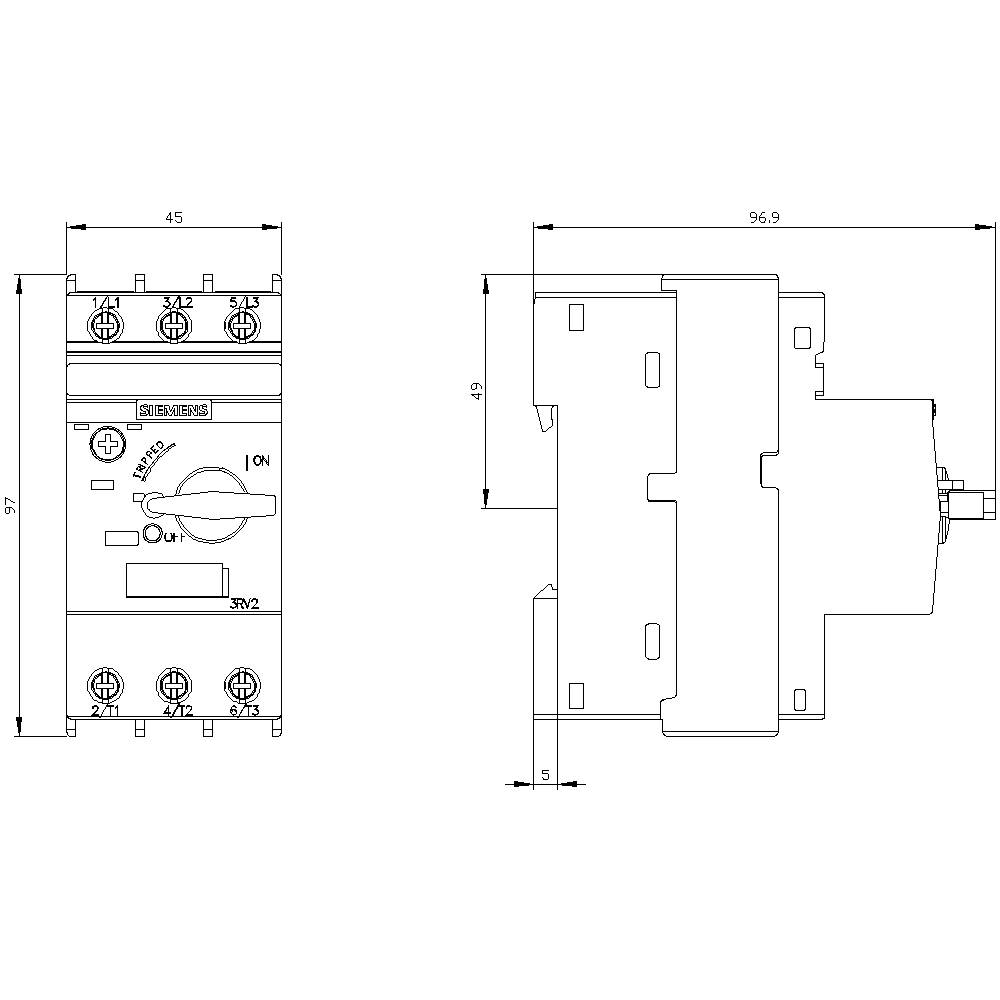

Schéma de câblage et dimensions d'un interrupteur électrique. Vue de face et de côté montrant les détails techniques et les dimensions.

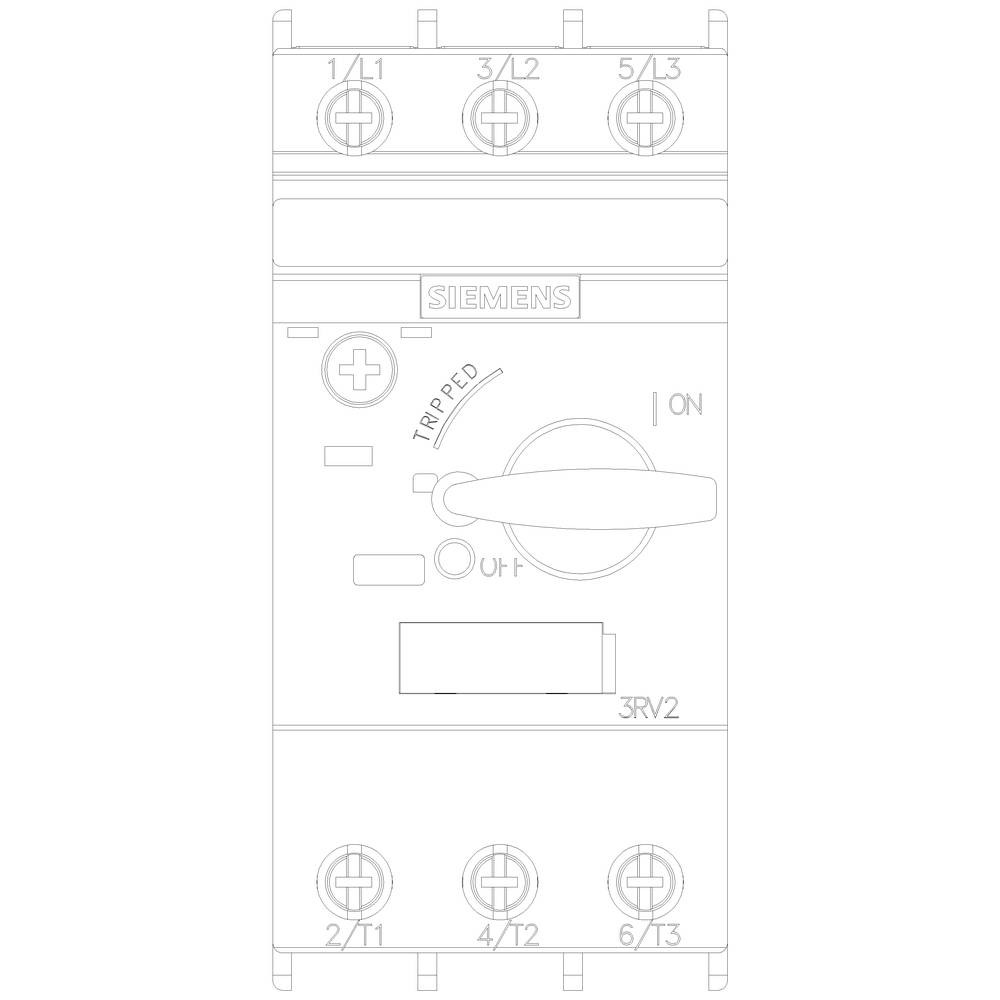

Relais en position neutre avec bornes de contact pour circuits électroniques, idéal pour le contrôle des moteurs électriques.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

4 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3RV2021-1EA10

Fiche technique (PDF)

Livraison avant le jeu. 8 octobre

3 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (64,99 € / unité(s))

64,99 €

dont 0,01 € d’éco-part

Plus que 3 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Disjoncteur taille S0 pour la protection moteur, déclencheur CLASS 10 A 2,8...4 A déclencheur N 52 A raccordement à vis Pouvoir de coupure standard

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2021-1EA10

Dimensions: S0

Plage de réglage du courant (min.): 2.8 A

Valeur du courant d'appel (max.): 4 A

Plage de réglage (courant): 2.8 - 4 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccord à vis

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 97 mm

Dim.: (l x H x P) 45 x 97 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Couleur: multicolore

: 45

: 97 mm

: 97 mm

: 1.5 kW

: FAUX

: 4 A

: FAUX

: 3

: 690-690 V

: 2.8-4 A

: IP20

: VRAI

: Screw connection

: Turn button

: Magnetic

: 0.8 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1742430 Disjoncteur Siemens 3RV2021-1EA10 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742430 Disjoncteur Siemens 3RV2021-1EA10 1 pc(s) Piece

Description

Disjoncteur 3RV2021 1EA10 S0 protection moteur

Ce texte a été traduit par une machine.

Avertissement

Description

Disjoncteur 3RV2021 1EA10 S0 protection moteur

Ce texte a été traduit par une machine.

Avertissement

Quel type de Disjoncteurs cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Siemens 3RV2901-0H Contact auxiliaire 10 pc(s)

Conrad Electronic

44,99 €^*

Siemens 3RV2925-5AB Borne d'alimentation 1 pc(s) Piece

Conrad Electronic

27,49 €^*

Siemens 3RV2901-1A Bloc de contacts auxiliaires 1 pc(s) Tension de contact (max.): 400 V/AC (l x H x P) 9.5 x 90 x 70 mm

Conrad Electronic

9,99 €^*

Siemens 3RV1915-1BB Jeu de barre 1 pc(s) Piece

Conrad Electronic

19,99 €^*

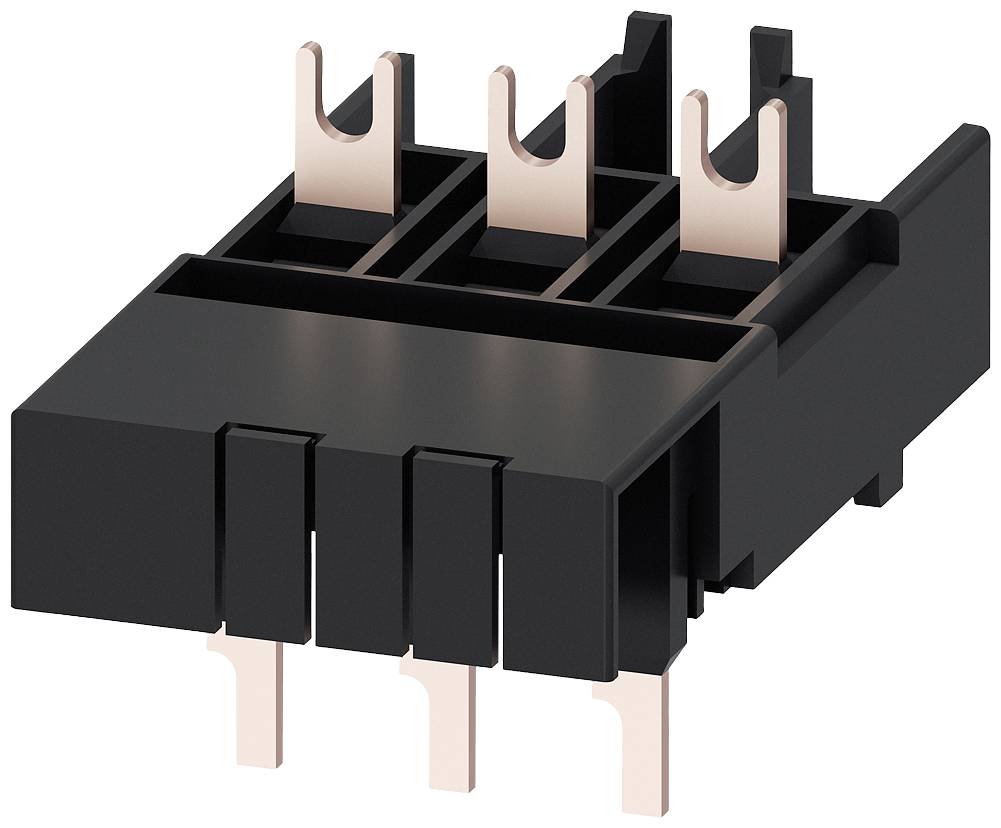

Siemens 3RA2921-1BA00 Module de câblage Convient pour marque (relais): Siemens Single 1 pc(s)

Conrad Electronic

9,99 €^*

Siemens 3RV29261B Entraînement rotatif d'embrayage turquoise pour disjoncteur, S00...S3, arbre noir de 130 mm Vérin rota

Conrad Electronic

54,99 €^*

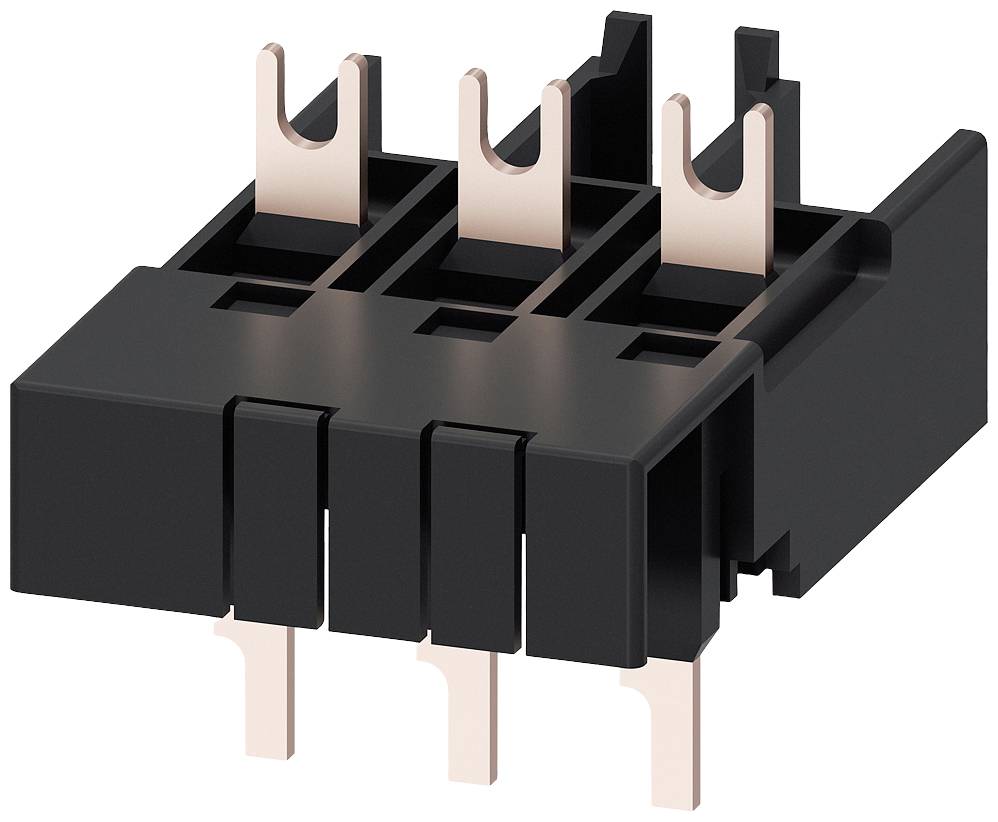

Siemens 3RA2921-1AA00 Bloc de connexion Convient pour marque (relais): Siemens Piece 1 pc(s)
