Name: Disjoncteur Siemens 3RV2021-1FA20 1 pc(s) Piece
Brand: Siemens
SKU: 1704554
Availability: BackOrder

Module d'interrupteur Siemens SIRIUS avec interrupteur à bascule sur "ON". Emplacements de bornes en haut et en bas pour les connexions électriques.

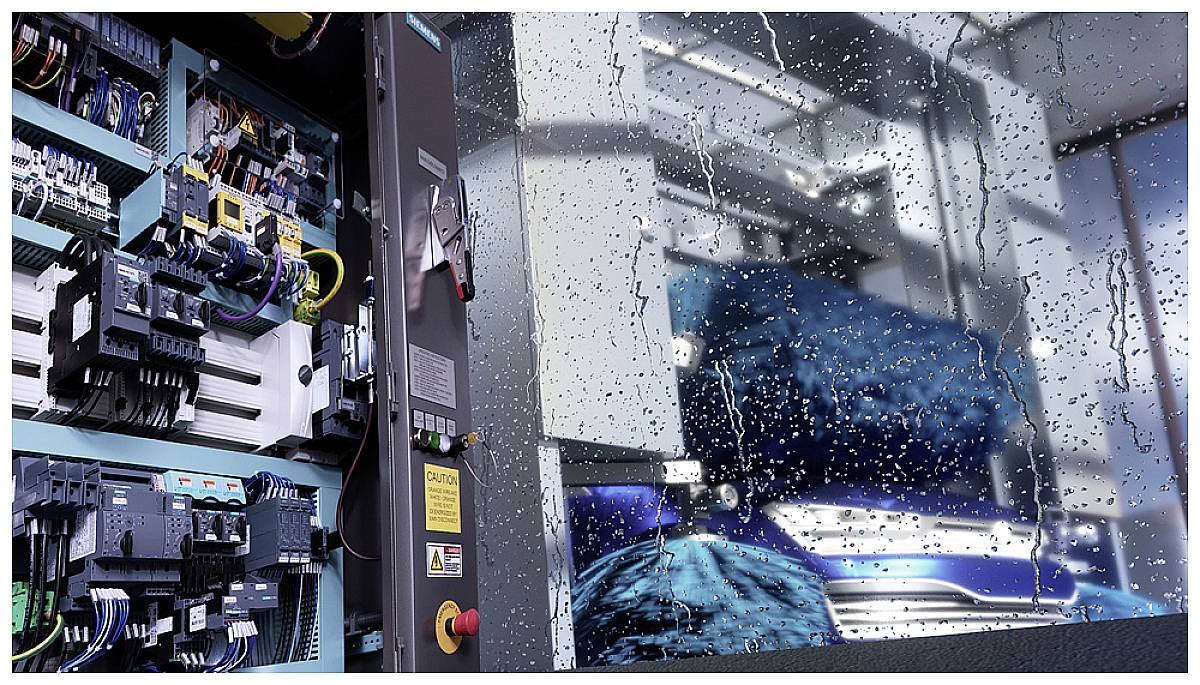

Une armoire électrique aux couvercles ouverts expose des câbles et des composants électroniques. À droite, à travers une vitre couverte de gouttes de pluie, on aperçoit de manière floue une machine en arrière-plan.

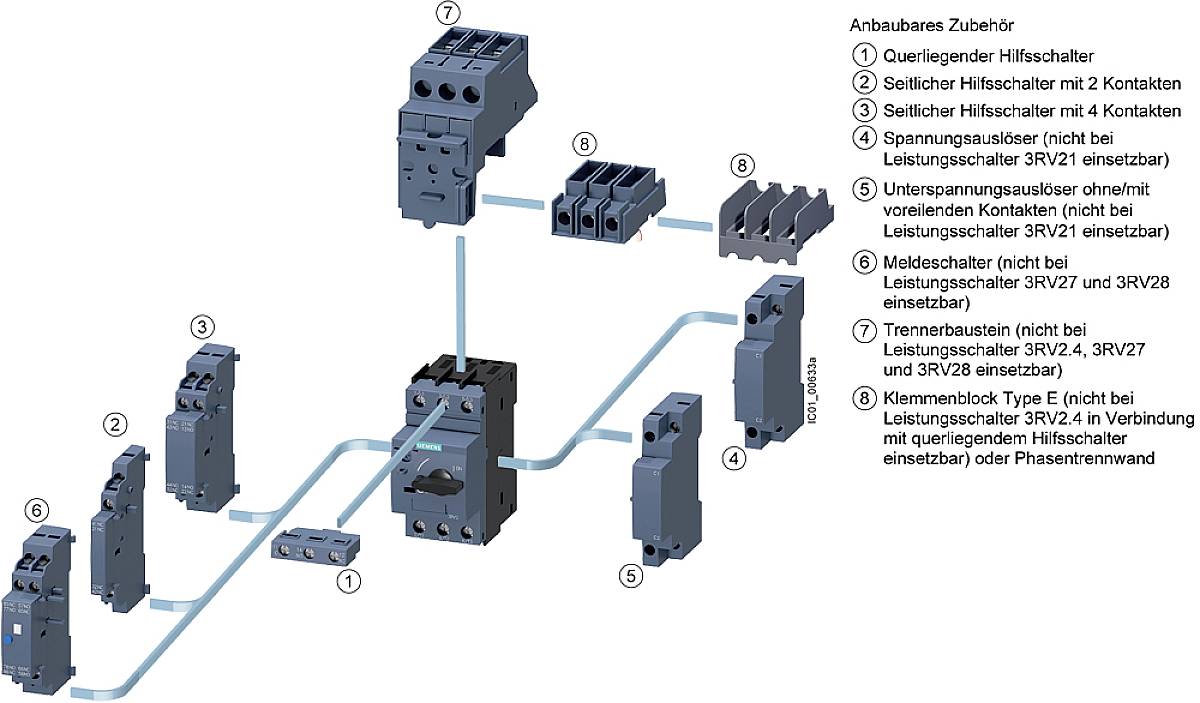

Schéma d'accessoires de commutation, montrant le raccordement d'accessoires de montage à un interrupteur principal. Contient le numéro d'article et des instructions d'application spécifiques pour différents composants de commutation.

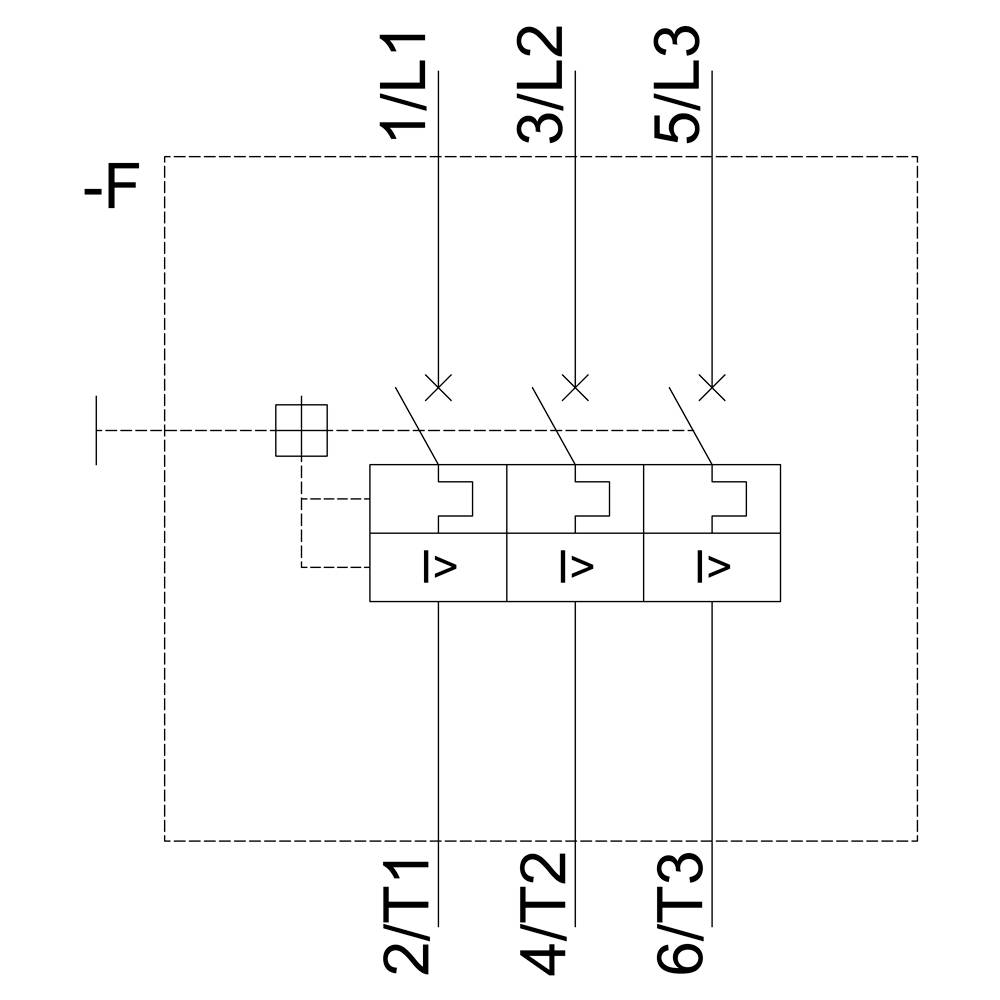

Schéma de circuit d'un disjoncteur triphasé avec trois étages de commutation, étiqueté 1/L1, 3/L2, 5/L3 en haut et 2/T1, 4/T2, 6/T3 en bas.

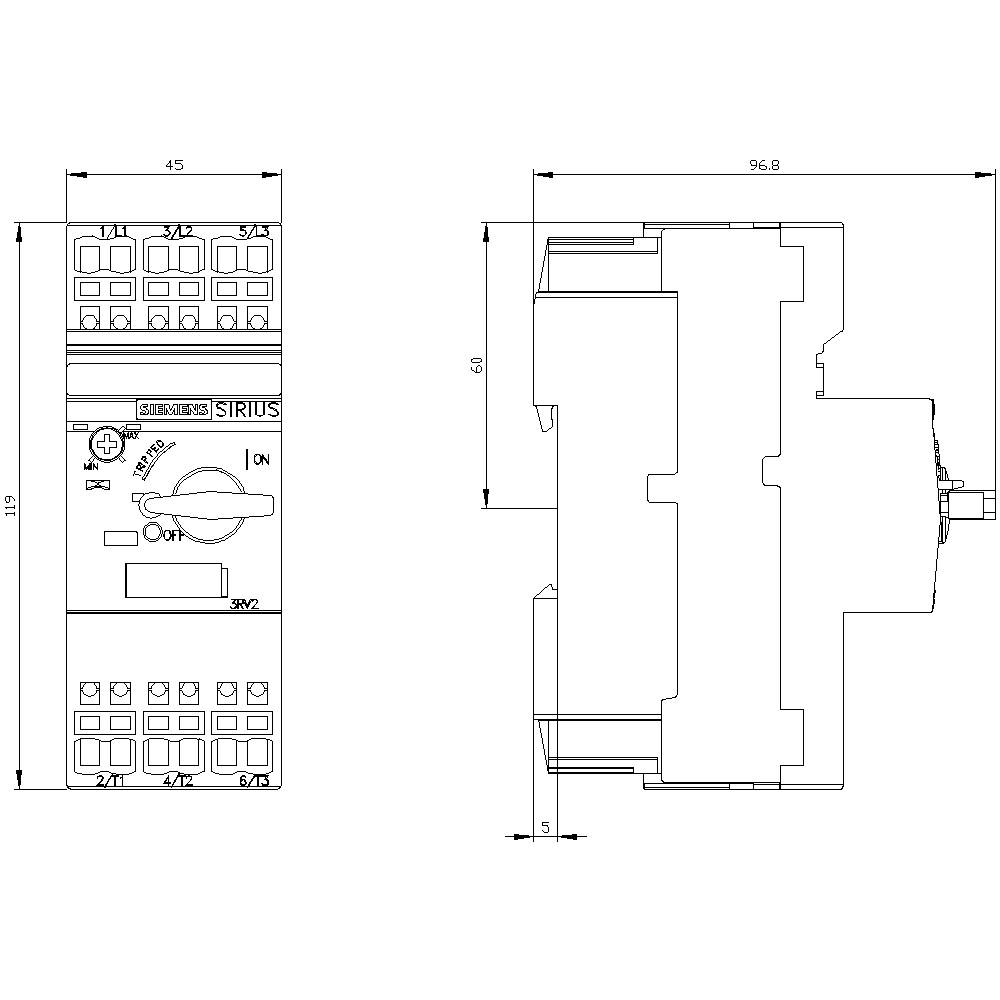

Dessin technique d'un appareil de commutation avec unités de mesure. Les vues de face et de côté présentent en détail la structure et la disposition des connexions.

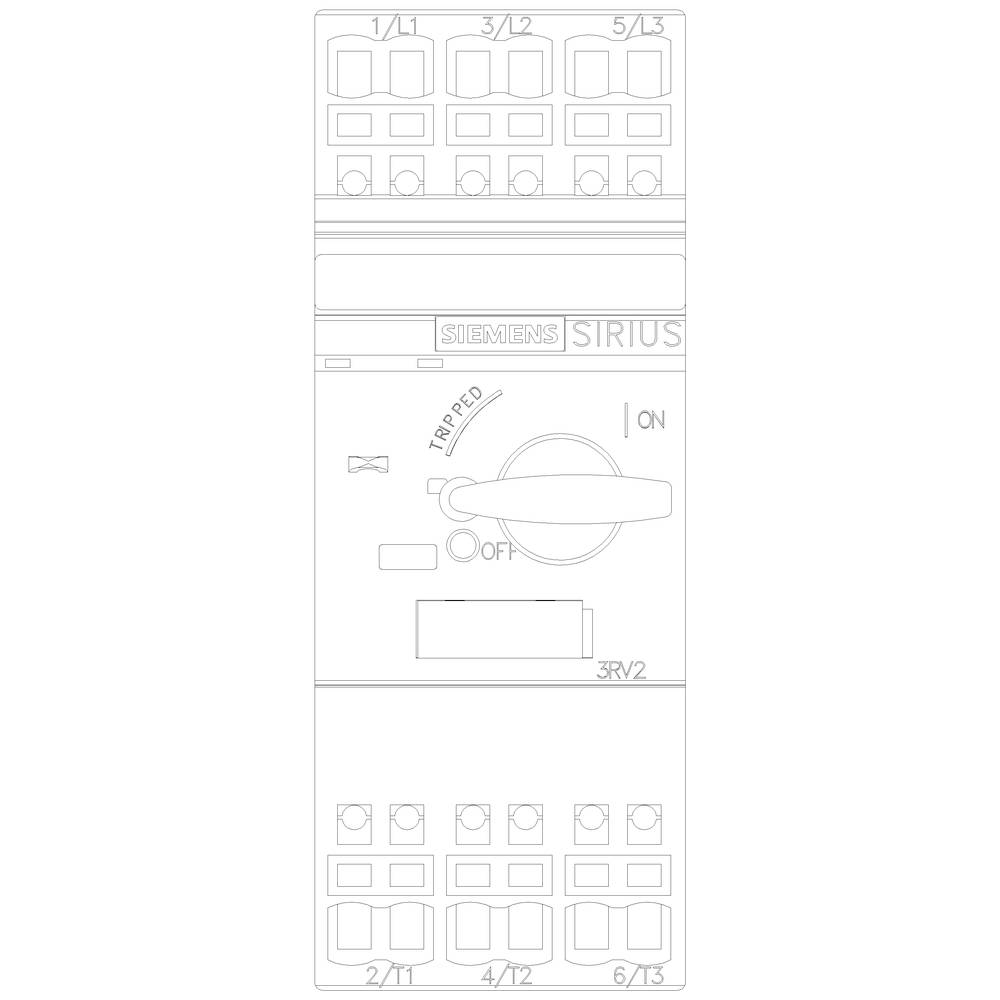

Un interrupteur Siemens SIRIUS en position 'OFF', avec les marquages 'TRIPPED' et 'ON', entouré de connexions.

1/6

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

5 A

Connexion

raccordement à ressort

Type d'emballage

Piece

Type

3RV2021-1FA20

Fiche technique (PDF)

Livraison avant le ven. 30 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (104,16 € / unité(s))

104,16 €

dont 0,01 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Disjoncteur taille S0 pour la protection moteur, déclencheur CLASS 10 A 3,5...5 A déclencheur N 65 A raccordement à ressort Pouvoir de coupure standard

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3RV2021-1FA20

Dimensions: S0

Plage de réglage du courant (min.): 3.5 A

Valeur du courant d'appel (max.): 5 A

Plage de réglage (courant): 3.5 - 5 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC

Adapté pour série: Siemens série Sirius

Convient pour marque: Siemens

Type de montage: fixation par encliquetage
fixation par vis

Température min.: -20 °C

Température max.: +60 °C

Spécificités: avec contact auxiliaire

Connexion: raccordement à ressort

: IP20

Profondeur: 97 mm

Largeur: 45 mm

Hauteur: 119 mm

Dim.: (l x H x P) 45 x 119 x 97 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

: 45

: 119 mm

: 97 mm

: 1.5 kW

: FAUX

: 5 A

: FAUX

: 3

: IP20

: VRAI

: Spring clamp connection

: Turn button

: Magnetic

: 1.1 kW

: 100 kA

: VRAI

: Built-in device fixed built-in technique

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Valeur du courant d'appel (max.)

Plage de réglage du courant (min.)

Disjoncteur Siemens 3RV2021-0GA10 1 pc(s) Piece

Code produit :1741961

Livraison avant le ven. 16 octobre

Conrad Electronic

0.63 A

0.45 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

58,33 €^*

Disjoncteur Siemens 3RV2021-0GA15 1 pc(s) Piece

Code produit :1741962

Livraison avant le mar. 20 octobre

Conrad Electronic

0.63 A

0.45 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Disjoncteur Siemens 3RV2021-0GA20 1 pc(s) Piece

Code produit :1741963

Livraison avant le mar. 20 octobre

Conrad Electronic

0.63 A

0.45 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

87,49 €^*

Disjoncteur Siemens 3RV2021-0GA25 1 pc(s) Piece

Code produit :1702216

Livraison avant le mar. 20 octobre

Conrad Electronic

0.63 A

0.45 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Disjoncteur Siemens 3RV2021-0HA10 1 pc(s)

Code produit :1741964

Livraison avant le ven. 16 octobre

Conrad Electronic

0.8 A

0.55 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

61,66 €^*

Disjoncteur Siemens 3RV2021-0HA15 1 pc(s)

Code produit :1741965

Livraison avant le mar. 20 octobre

Conrad Electronic

0.8 A

0.55 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Disjoncteur Siemens 3RV2021-0HA20 1 pc(s) Piece

Code produit :1741966

Livraison avant le mar. 20 octobre

Conrad Electronic

0.8 A

0.55 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Disjoncteur Siemens 3RV2021-0HA25 1 pc(s) Piece

Code produit :1741982

Livraison avant le mar. 20 octobre

Conrad Electronic

0.8 A

0.55 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Disjoncteur Siemens 3RV2021-0JA10 1 pc(s)

Code produit :1702217

Livraison avant le mar. 20 octobre

Conrad Electronic

1 A

0.7 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

66,66 €^*

Disjoncteur Siemens 3RV2021-0JA15 1 pc(s)

Code produit :1741983

Livraison avant le mar. 20 octobre

Conrad Electronic

1 A

0.7 A

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1704554 Disjoncteur Siemens 3RV2021-1FA20 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1704554 Disjoncteur Siemens 3RV2021-1FA20 1 pc(s) Piece

Description

Interrupteur de puissance taille S0 pour la protection du moteur, Classe 10 A-déclencheur déclencheur 3,5...5 A N 65 A bornes à ressort 0.20 standard Disjoncteur SIRIUS 3RV2 pour la protection du moteur pour un arrêt en cas de court-circuit et protection des consommateurs et d'installation contre la surcharge, ainsi que pour la séparation de l'installation du secteur. Le commutateur de puissance compact et des systèmes de climatisation fixes sont par leur faible dégagement de chaleur pour une utilisation dans des appareils dériver optimisé, et également pour IE3/IE4-moteurs et aussi bien pour la commutation de courant continu. Homologations dans le monde entier (par ex. IEC et UL/CSA) et applications dans des applications à risque d'explosion (ATEX ou IEC Ex) sont bien entendu. Variantes sont disponibles pour protection du moteur de l'appareil (également avec relais de surcharge fonction), la protection contre les court-circuits Protection des combinaisons de démarrage, d'un transformateur de protection, en tant que principal et interrupteur d'ARRÊT D'URGENCE et pour une utilisation dans des réseaux informatiques. Ils sont à vis ou bornes à ressort pour un accès rapide et sans entretien, résistant aux vibrations et au choix avec interrupteur auxiliaire intégré. Le pack complet d'accessoires, comme par exemple interrupteur auxiliaire, déclencheur auxiliaire, interrupteur de signalisation etc. le même pour toutes les tailles. L'utilisation de différentes possibilités d'alimentation de l'énergie, tels que le système d'alimentation SIRIUS 3RV29, réduit considérablement le circuit principal de câblage. Les disjoncteurs 3RV2 et de la technologie sans fil série 3RV1 à partir de la. Simple, efficace, toujours à jour - le système SIRIUS.

Ce texte a été traduit par une machine.
