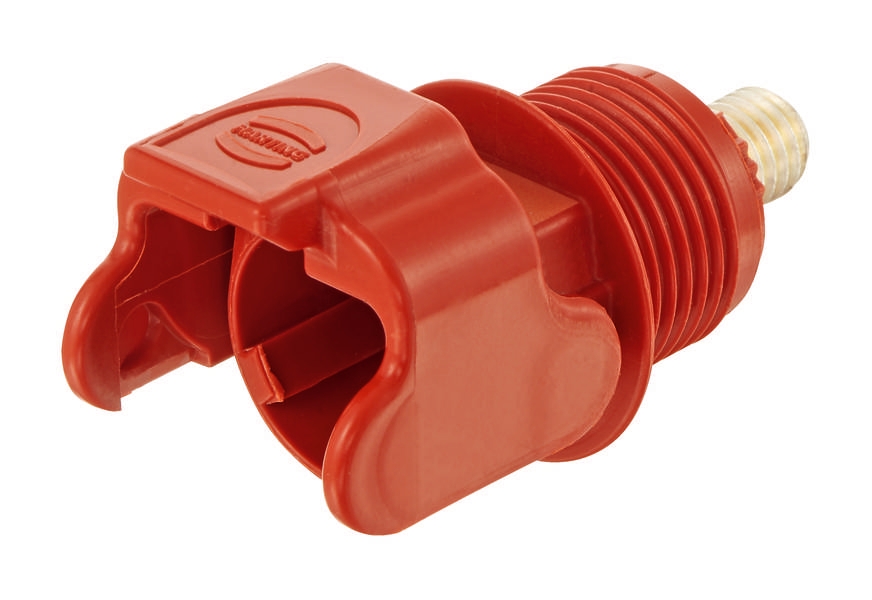

Embase à visser 09 93 001 0102 09930010102 HARTING 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Embase à visser
Matériau boîtier
polyamide
Type
09 93 001 0102
Référence fabricant
09930010102
Spécificités
simple étrier
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
13,33 €
3
6% = 2,22 €
12,59 €
5
8% = 5,20 €
12,29 €
10
9% = 12,30 €
12,10 €
25
11% = 36,25 €
11,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (13,33 € / unité(s))
13,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han ® S
- Nombre de contacts : 1
- Type de verrouillage : étrier longitudinal
- Courant nominal : 200 A.
- Résistance d'isolation : >108 Ω
- Résistance de passage : ≤ 0,3 mΩ
- Température limite: -40 ... +125 °C
- Matériau des contacts : alliage de cuivre
- Surface de contact : argentée
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; en 45545-2 protection contre l'incendie dans les véhicules ferroviaires; IEC 61984; UL 1973; UL 4128; UL 9540; UL 1977
- Poids net : 21,4 g
- Désignation : Han ® S 200
- Tension de mesure : 1 500 V
- Tension nominale : 8 kV
- Degré de pollution : 2
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Domaine d'application : systèmes de stockage d'énergie
- Indice de protection selon IEC 60529 : IP40 à l'état branché ; IP20 à l'état non branché (1500 V DC ; 1000 V AC)
- Description du boîtier : inclus Contact mâle avec connecteur à vis M8
- Couple de serrage : 11 Nm
- Type de boîtier : boîtier à visser
- Matériau du boîtier : polyamide (PA)
- Couleur du boîtier : RAL 3001 (rouge signal)
- Remarque concernant la température limite : en cas d'utilisation comme connecteur conforme à la norme IEC 61984.
- Largeur de clé : 9
- Nombre de reverrouillages : ≥ 500
- Type
09 93 001 0102
- Type de produit
Embase à visser
- Référence fabricant
09930010102
- Spécificités
simple étrier
- Nombre total de pôles
1
- Matériau boîtier
polyamide
- Connexion
raccord à boulon
- Série
Han® S
- Tension assignée
1 500 V
- Courant assigné
200 A
- Pour inserts/broche/prise femelle
Stiftkontakt
- Contenu
1 pc(s)
- Matériau (détails)
Alliage de cuivre
- Nombre de pôles
1
IP40
IP20
- Température max.
+125 °C
- Température min.
-40 °C
- Degré de pollution
2
FAUX
FAUX
Other
Single locking lever
FAUX
FAUX
Plastic
Other
-40-125 °C
V0
FAUX
FAUX
Plug case
IP20
Other
Base unit
None
Documents et téléchargements
Fiche technique
Fiche technique 3001808 Embase à visser 09 93 001 0102 09930010102 HARTING 1 pc(s)
Fiche technique 3001808 Embase à visser 09 93 001 0102 09930010102 HARTING 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3001808 Embase à visser 09 93 001 0102 09930010102 HARTING 1 pc(s)
Description
Boîtier à visser, avec Contact mâle avec connecteur à vis M8, étrier longitudinal, matériau du boîtier : polyamide (PA), RAL 3001 (rouge signalisation)
