Name: Embase M8 Lutronic 0831 04 T10CP 1225 embase mâle Nombre de pôles: 4 1 pc(s)
Brand: Lutronic
SKU: 1910603
Availability: InStock

Conrad
Pour chercher un produit, veuillez indiquer un mot-clé, un code produit, un n° EAN ou une référence
Mon compte

Me connecter / M'inscrire
Panier

Promotions Promotions
Secteurs Industriels
Univers Conrad

Marques propres
Services

Services sélectionnés pour vous
Solutions achats

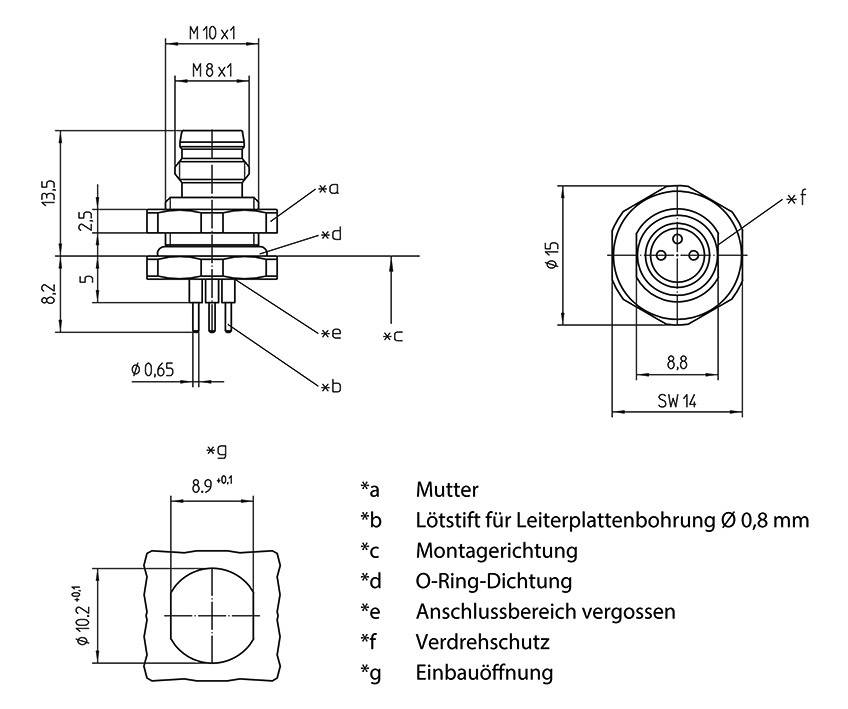

Dessin technique d'un connecteur avec dimensions. En haut : Vue latérale avec indications de longueur. En bas : Vue de dessus. Annotations 'a' à 'g' pour les composants.

Dessin technique d'un connecteur avec cotations et légende pour écrou, broche de soudure, sens de montage, joint torique.

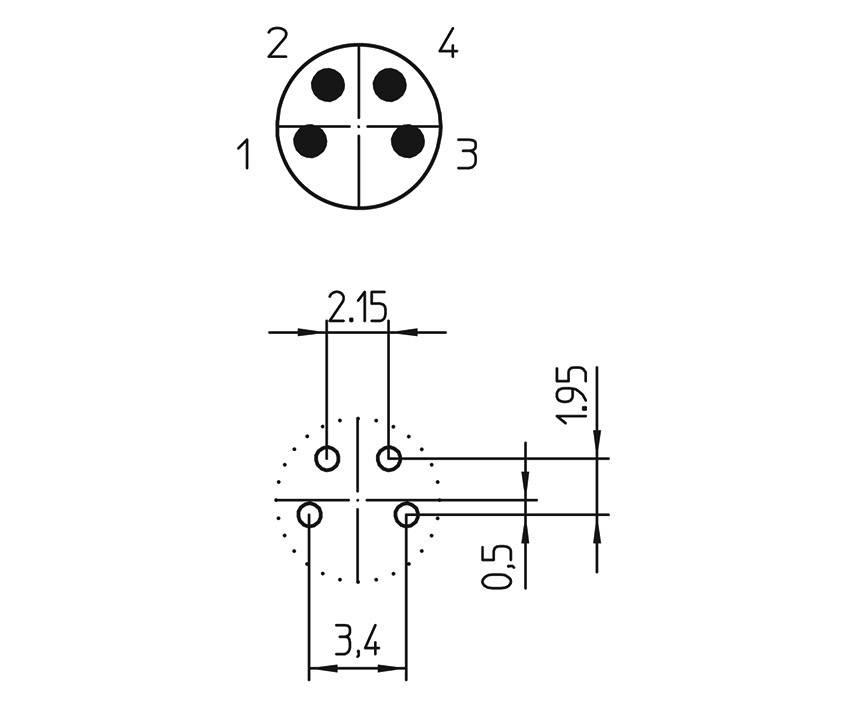

Le diagramme montre un objet circulaire avec quatre trous de symboles, numérotés de 1 à 4. Dimensions : 2,15 entre les trous en haut, 1,95 en bas, 0,5 sur les côtés, 3,4 au total.

1/3

Croquis/schéma

Type de produit

Embase

Forme

embase mâle

Norme de connecteur

Connectique Sensorik

Coté A

Embase M8 mâle

Nombre de pôles

Fiche technique (PDF)

Livraison le jeu. 1 octobre

18 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (5,83 € / unité(s))

5,83 €

dont 0,02 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type: 0831 04 T10CP

Type de produit: Embase

Forme: embase mâle

Norme de connecteur: Connectique Sensorik

Coté A: Embase M8 mâle

Nombre de pôles: 4

Tension nominale: 60 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 15 mm

Connexion: pour circuits imprimés
à souder

Couleur: métal

Type de filetage côté du raccordement: M8

Type de filetage connexion des câbles et montage: M10

Codification: A

Matériau du contact: laiton nickelé et doré

Revêtement du contact: laiton nickelé

Type de montage capteur/actionneur: Montage sur face arrière M8

: IP67

Spécificités: codage A

Température min.: -25 °C

Température max.: 80 °C

Type de fermeture: à vis

Référence fabricant: 1225

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 1910603 Embase M8 Lutronic 0831 04 T10CP 1225 embase mâle Nombre de pôles: 4 1 pc(s)

Quel type de Technique de raccordement des capteurs/actionneurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

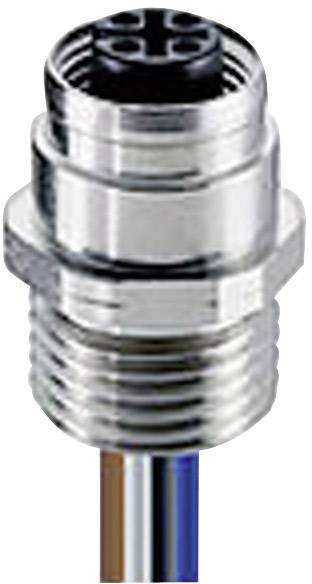

Connecteur confectionné pour capteurs/actionneurs M12 Lumberg Automation RKFM 4/0,5 M 108774 embase femelle 0.50 m Nombr

Conrad Electronic

13,33 €^*

TRU COMPONENTS TC-13895656 Connecteur rond mâle, Contact femelle Nombre total de pôles: 8 Série (connecteur rond): GX16

Conrad Electronic

2,74 €^*

TRU COMPONENTS TC-13895620 Connecteur rond mâle, Contact femelle Nombre total de pôles: 8 Série (connecteur rond): GX16

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13895556 Connecteur rond mâle, Femelle Nombre total de pôles: 2 Série (connecteur rond): GX12 1 set

Conrad Electronic

3,58 €^*

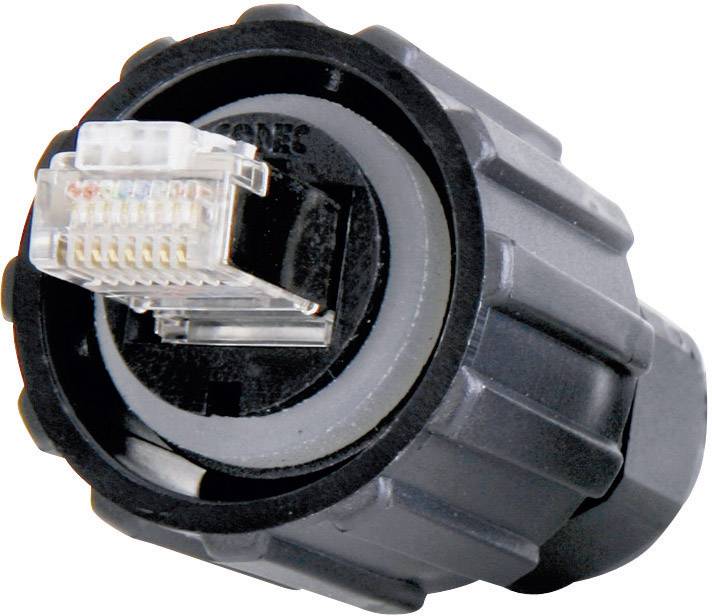

Set de connecteurs RJ45 Conec 17-100474 Contenu: 1 pc(s)

Conrad Electronic

11,66 €^*

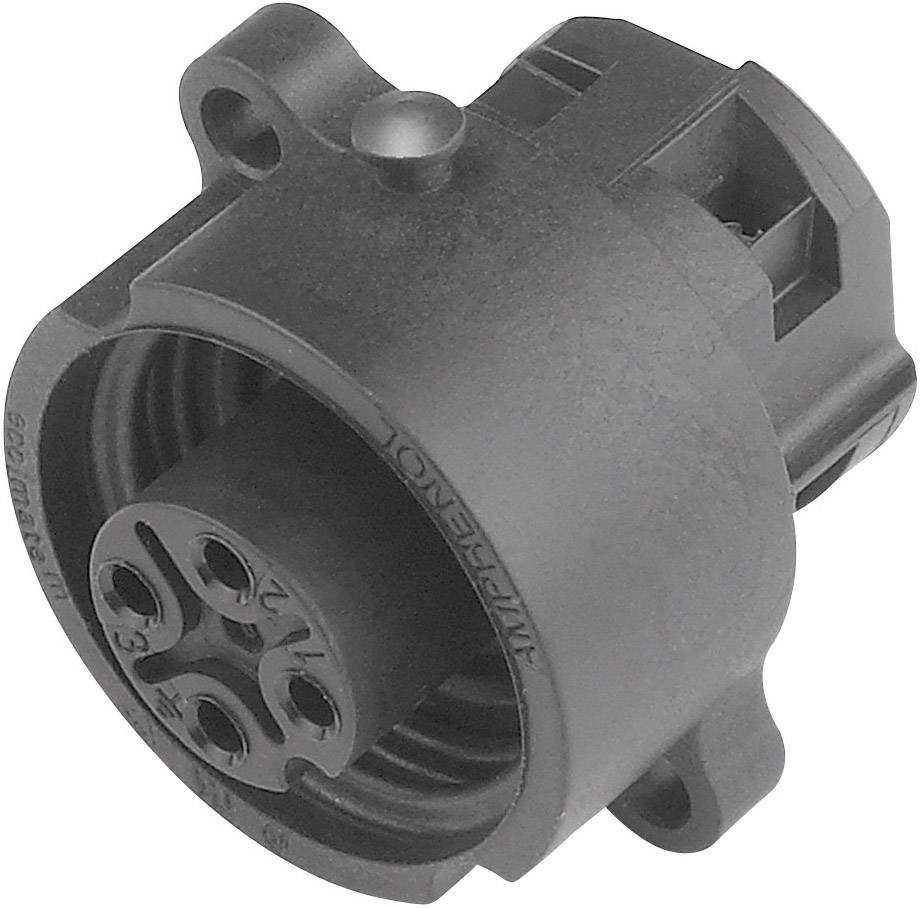

Amphenol C016 20G003 100 12 Cosse cylindrique mâle embase femelle Nombre total de pôles: 3 + PE Série (connecteur rond):

Conrad Electronic

10,83 €^*

TRU COMPONENTS TC-13895576 Connecteur rond mâle, Contact femelle Nombre total de pôles: 2 Série (connecteur rond): GX12

Conrad Electronic

3,16 €^*

BKL Electronic 2701503 Prise encastrée pour capteur/actionneur M8 Nombre de pôles: 3 1 pc(s)

Conrad Electronic

11,66 €^*

Connecteur pour montage en facade embase femelle 12 pôles 5 A 400 V/AC IP68 Weipu SP2113 / S 12

Conrad Electronic

6,66 €^*

Connecteur pour montage en facade embase mâle 4 pôles 30 A 500 V/AC IP68 Weipu SP2113 / P 4

Conrad Electronic

6,24 €^*

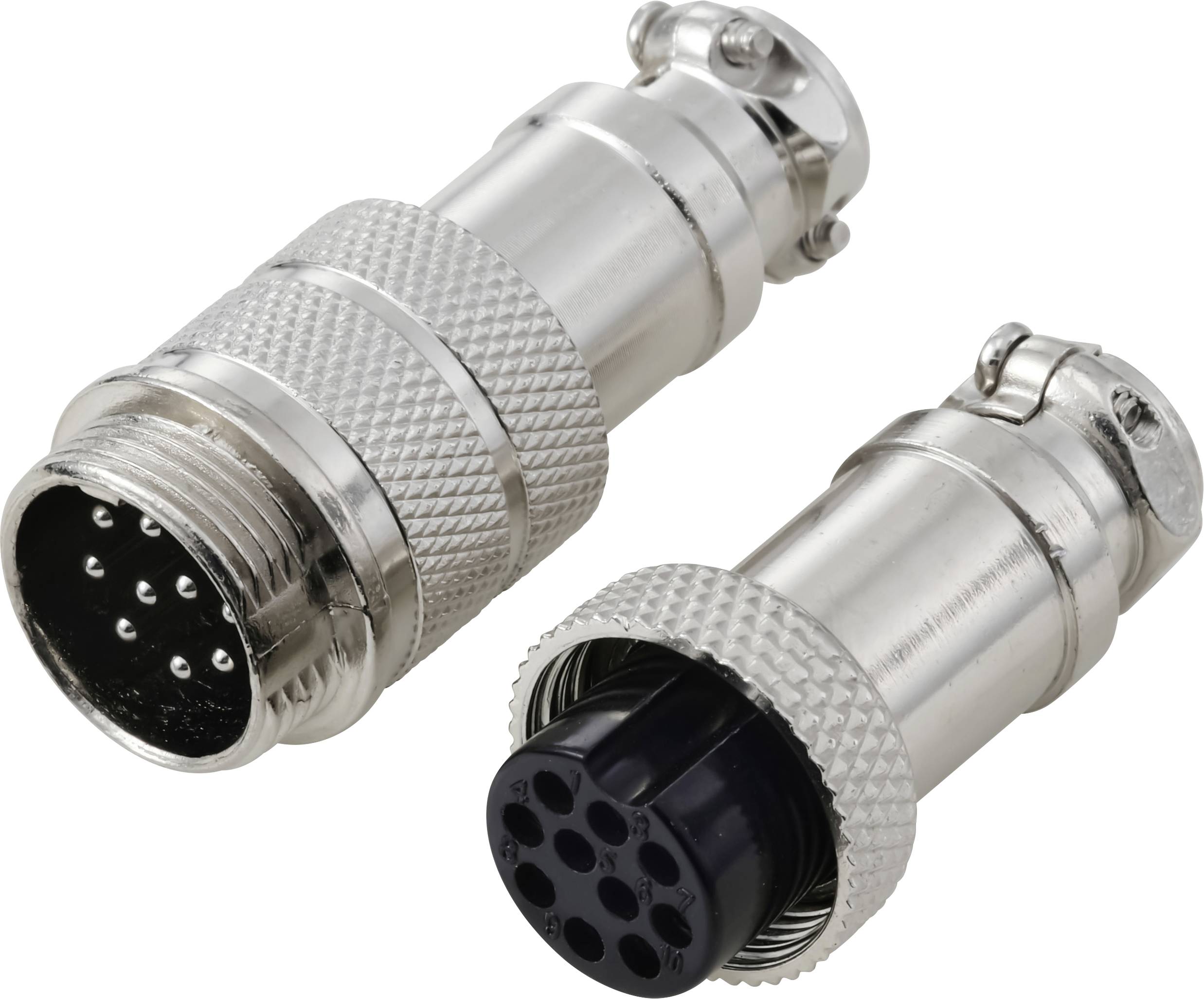

TRU COMPONENTS TC-13895628 Connecteur rond mâle, Contact femelle Nombre total de pôles: 10 Série (connecteur rond): GX16
