Name: FESTO 3361493 HGPL-63-100-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)
Brand: FESTO
SKU: 2204813
Availability: OutOfStock

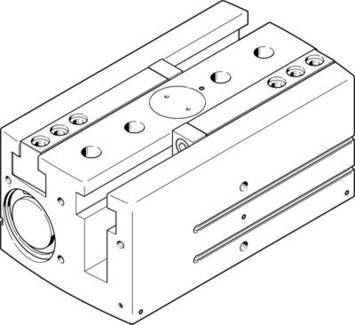

Dessin technique d'un composant rectangulaire de construction mécanique avec des trous et des lignes, probablement une partie d'un actionneur pneumatique.

Photo non contractuelle

Livraison avant le mer. 14 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4 379,17 € / unité(s))

4 379,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Caractéristiques techniques

Nombre de mâchoires de préhension : 2
Taille : 63
Type de fixation : filetage intérieur et manchon de centrage
Avec trou de passage et manchon de centrage
Pression de fonctionnement : 3... 8 bars
Milieu de travail : air comprimé selon ISO 8573-1:2010 [7:4:4]
Position de montage: indifférente
Fonctionnement : double effet
Force de réaction totale ouverte à 6 bars : 2.466 N
Force de réaction totale à 6 bars : 2.742 N
Fonction de préhension : parallèle
Force de préhension par mâchoire de préhension à 6 bar : 1.233 N
Force de préhension par mâchoire de préhension à 6 bar fermer : 1.371 N
Remarque concernant le milieu de fonctionnement et de commande : fonctionnement huilé possible (nécessaire pour une utilisation ultérieure)
Course par mâchoire de préhension : 100 mm
Construction constructive : double piston
glissière de guidage, conduite
Poussoir à piston
Forme T.
Crémaillère/pignon
Classe de résistance à la corrosion KBK : 2 - contrainte de corrosion modérée
Moment d'inertie : 1.018,17 kgcm2
Max. Fréquence de travail du grappin :< 1 Hz
Max. Précision de remplacement :< 0,2 mm
Max. Jeu de mâchoires De préhension Sz :< 0,05 mm
Max. Jeu d'angle de la mâchoire de préhension : max, ay :< 0,2 deg
Max. Force sur la mâchoire de préhension Fz statique : 9.000 N
Max. Masse par doigt de préhension externe : 940 g
Max. Moment sur la mâchoire de préhension Mx statique : 300 Nm
Max. Moment sur la mâchoire de préhension My statique : 200 Nm
Max. Moment sur la mâchoire de préhension Mz statique : 250 Nm
Min. Temps d'ouverture à 6 bar : 650 ms.
Min. Temps de fermeture à 6 bars : 600 ms.
Intervalle de regraissage des éléments de guidage : 5 Mio SP
Raccord pneumatique : G1/8
Détection de position : pour interrupteur de proximité
Poids du produit : 13 800 g
Symétrie de rotation :< = 0,2 mm
Température ambiante: 5 ... 0...60 °C
Matériau du boîtier : aluminium
anodisé par glissement
Matériau des mâchoires de préhension : acier
Trempé
Remarque sur les matériaux : sans cuivre ni PTFE
Conforme RoHS
Précision de répétition du grappin :< 0,03 mm

Milieu d'utilisation: Air comprimé

Type: 3361493

Type de produit: Pince à serrage parallèle

Matériau du boîtier: aluminium

Raccord: G 1/8

Pression de service (max.): 8 bar

Référence fabricant: 3361493

Pression de service (min.): 3 bar

Poids: 13800 g

Température ambiante max.: +60 °C

Température ambiante min.: +5 °C

UKCA: non pertinent

Variantes(Les prix s'entendent HT hors frais de port)

Raccord

FESTO 3361493 HGPL-63-100-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204813

Livraison avant le mer. 14 octobre

Conrad Electronic

Ce produit

G 1/8

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4 379,17 €^*

FESTO 3361479 HGPL-14-20-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204799

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 179,17 €^*

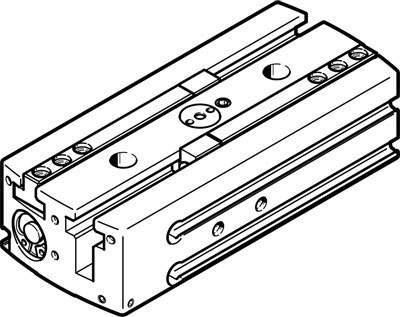

FESTO 3361480 HGPL-14-40-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204800

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 287,50 €^*

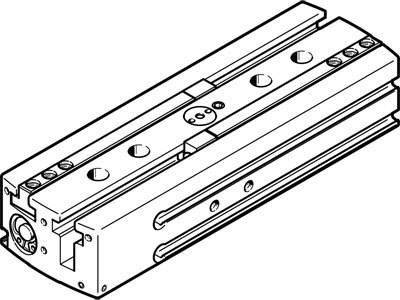

FESTO 3361481 HGPL-14-60-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204801

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 370,83 €^*

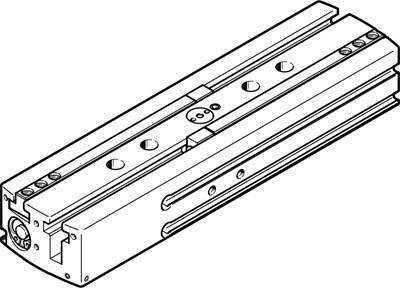

FESTO 3361482 HGPL-14-80-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204802

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 540,83 €^*

FESTO 3361484 HGPL-25-40-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204804

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 524,17 €^*

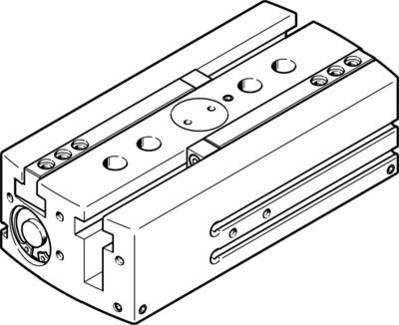

FESTO 3361485 HGPL-25-60-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204805

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 629,17 €^*

FESTO 3361486 HGPL-25-80-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204806

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 845,83 €^*

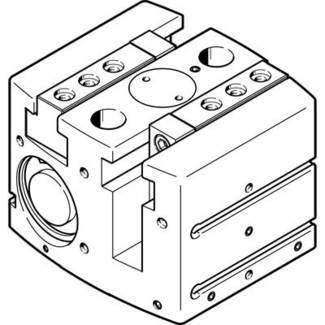

FESTO 3361487 HGPL-40-20-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)

Code produit :2204807

Livraison avant le mer. 14 octobre

Conrad Electronic

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 770,83 €^*

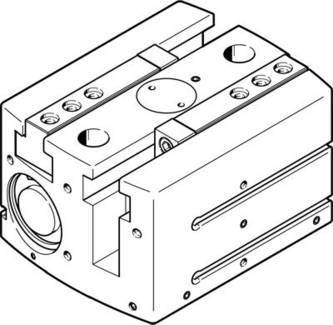

FESTO 3361488 HGPL-40-40-A-B Pince à serrage parallèle Matériau du boîtier: aluminium 1 pc(s)
