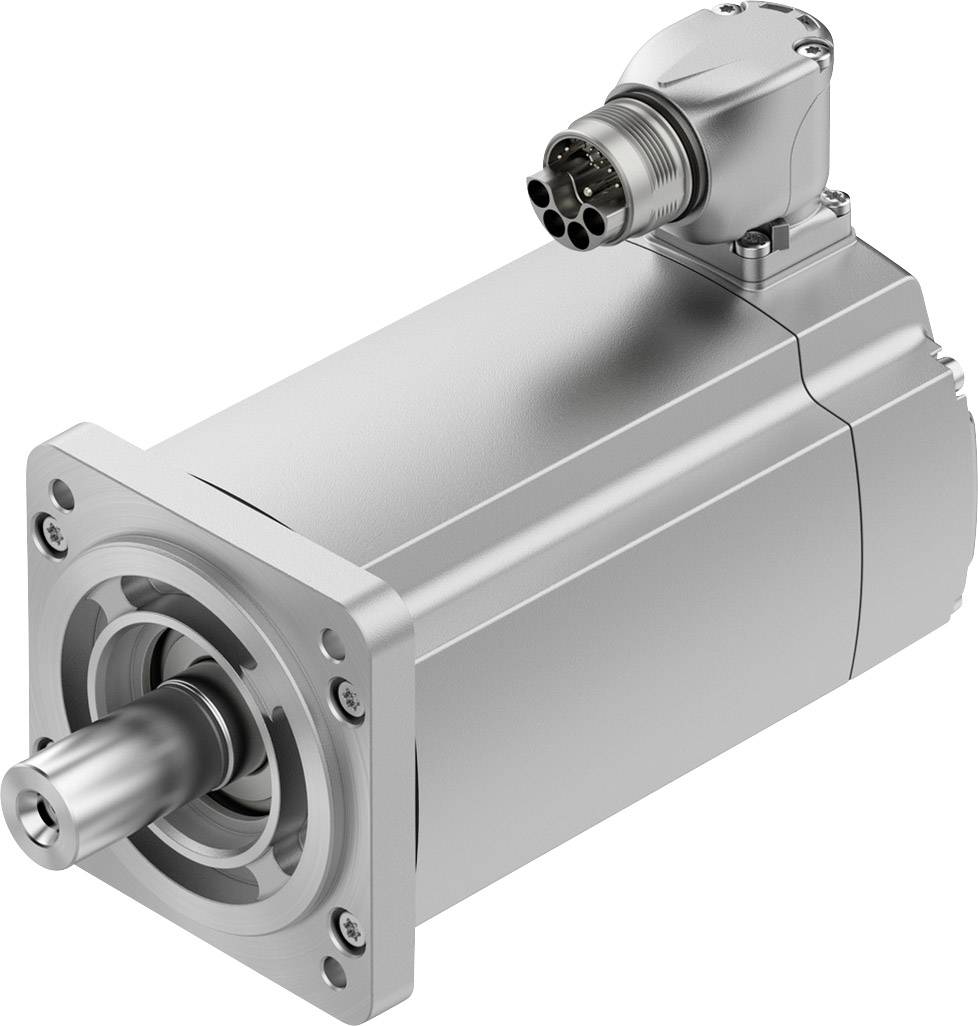

FESTO Servomoteur 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 004,17 €
3
2% = 73,50 €
979,67 €
5
3% = 171,20 €
969,93 €
10
4% = 407,70 €
963,40 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 004,17 € / unité(s))
1 004,17 €
HT
dont 0,42 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Caractéristiques techniques
- Température ambiante: -15 ... 40 °C
- Température de stockage: -20 ... 70 °C
- Max. Hauteur de montage : 4 000 m
- Remarque concernant la hauteur d'installation max. : à partir de 1000 m, avec une réduction de -1,0% par 100 M.
- Humidité relative : 0 - 90 %
- Classe de chaleur selon en 60034-1: F
- Max. Température d'enroulement : 155 °C
- Classe de mesure selon en 60034-1: S1
- Surveillance de la température : transmission numérique de la température du moteur par EnDat 2.2
- Modèle de moteur conforme à en 60034-7: EN B5
- EN V1
- DANS V3
- Position de montage: indifférente
- Indice de protection : IP40
- Indice de protection : arbre moteur IP40 sans RWDR
- Arbre moteur IP65 avec RWDR
- IP67 pour boîtier de moteur avec technique de raccordement
- Couple de serrage :< 1,0% du couple maximal
- Durée de vie du roulement dans des conditions nominales : 20 000 h
- Code d'interface moteur sortie : 80P
- Connecteur électrique 1, type de raccordement : connecteur hybride
- Connexion électrique 1, technique de raccordement : M23x1
- Raccordement électrique 1, nombre de pôles/fils : 15
- Degré de pollution : 2
- Classe de résistance à la corrosion KBK : 0 - aucune contrainte de corrosion
- Type de commutation de bobinage : étoile à l'intérieur
- Nombre de pôles : 5
- Couple d'arrêt : 2.6 Nm
- Couple nominal : 2.2 Nm
- Couple maximal : 6.4 Nm
- Vitesse de rotation max. : 5650 1/min
- Vitesse de rotation mécanique max. : 14000 tr/min
- Puissance nominale moteur : 690 W.
- Courant de tulle continu : 2.6 A
- Constante du moteur : 1 Nm/A.
- Constante de couple d'arrêt : 1,17 Nm/A.
- Phase de phase constante de tension : 70,7 mVmin
- Phase de résistance de bobinage : 7,43 ohms
- Phase d'inductance de bobinage : 31.8 mH
- Bobine d'induction longitudinale Ld (phase) : 19,4 mH
- Inductance transversale bobinée LQ (phase) : 23.8 mH
- Constante de temps électrique : 6.4 ms.
- Constante de temps thermique : 45 min
- Résistance thermique 0.78 K/W
- Bride de mesure : 250 x 250 x 15 mm
- Couple de sortie total : 1,77 kgcm2
- Poids : 2640 g
- Charge axiale admissible de l'arbre : 120 N
- Charge radiale admissible : 620 N
- Capteur de position du rotor tours parfaitement détectables : 4.096
- Interface capteur de position du rotor : EnDat 22
- Capteur de position du rotor principe de mesure : inductif
- Capteur de position du rotor tension de fonctionnement DC : 5 V.
- Capteur de position du rotor plage de tension de fonctionnement DC: 3.6... 14 V
- Capteur de position du rotor valeurs de position par tour : 524.288
- Capteur de position du rotor résolution : 19 bits
- Capteur de position du rotor précision du système mesure d'angle : -120... 120 ocsec
- MTTF, sous-composant : 190 ans, encodeur de position de rotor
- MTTFd, sous-composant : 380 ans, encodeur de position de rotor
- Courant de phase (max.)
9 A
- Référence fabricant
5255438
- Type
EMMT-AS-80-M-HS-RM
- Courant nominal
2.2 A
- Tension nominale
565 V
- Régime
3000 /min tr/min
- UKCA
oui
- Type de produit
Servomoteur
Documents et téléchargements
Fiche technique
Fiche technique 2207949 FESTO Servomoteur 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2207949 FESTO Servomoteur 5255438 EMMT-AS-80-M-HS-RM 2.2 A 9 A
Description
•
moteurs synchrones dynamiques, sans balai, à excitation permanente • couple de verrouillage extrêmement faible
– supporte
un fonctionnement en mouvement avec des vitesses de rotation faibles
•
système de mesure numérique absolu sélectionnable : - Single-turn
-
Multiturn, sans batterie
• technique de raccordement simple
(OCP : one cable plug) -
câble hybride : Câble de raccordement et de moteur pour l'alimentation et
l'encodeur en un
• connecteur de raccordement
orientable sur le moteur
• couple optimisé
• vitesse optimisée
• indice de protection :
- IP40 (arbre moteur)
- IP67 (boîtier moteur avec technique de raccordement)
- IP65 (arbre moteur avec joint d'arbre radial en PTFE)
• transfert
de température du moteur numérique via EnDat 2.2 ; protection du moteur via CMMT-AS • en option :
- frein de retenue
- arbre avec clavette
- arbre moteur avec joint d'arbre radial
Ce texte a été traduit par une machine.
