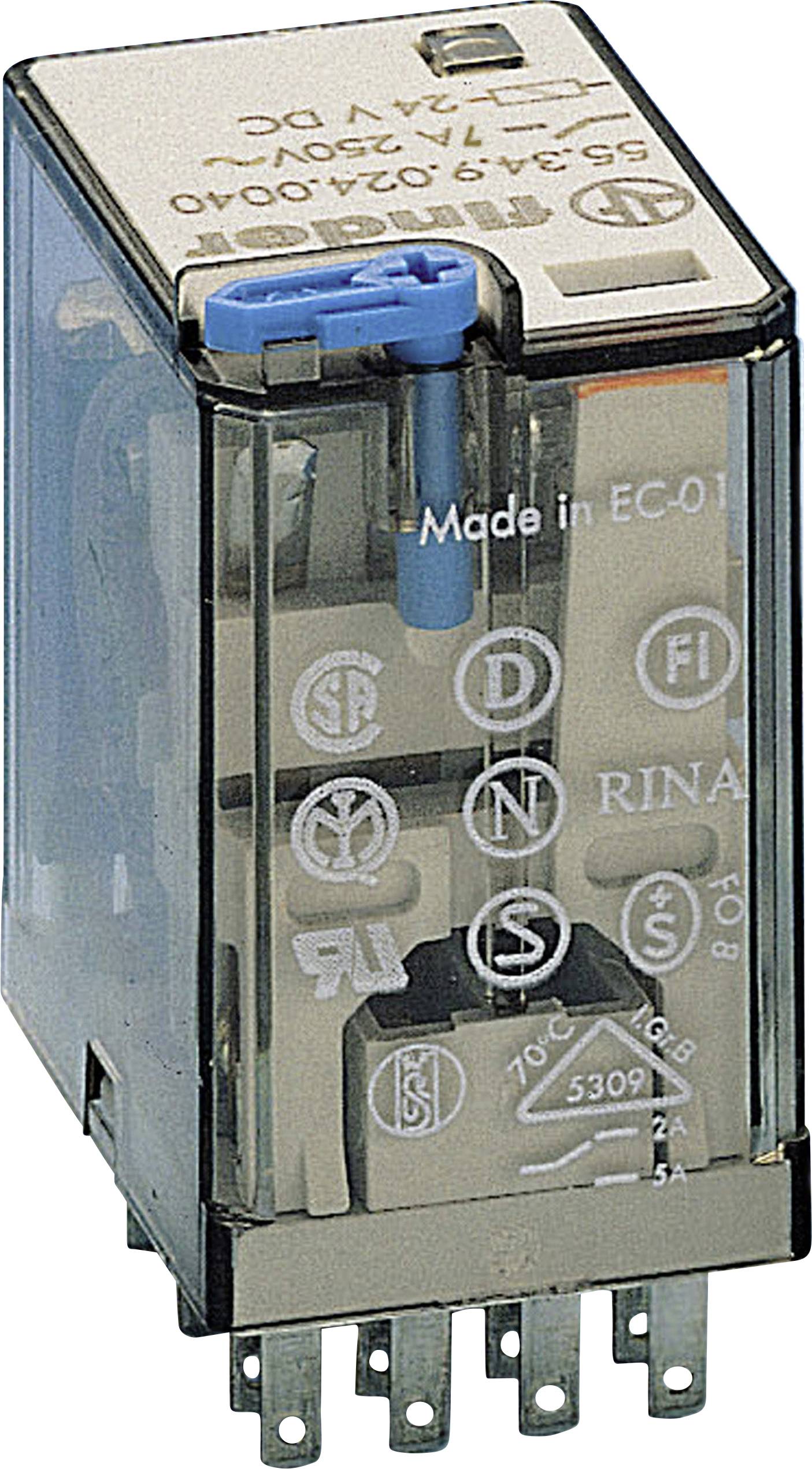

Finder 55.34.9.012.5040 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Relais électromagnétique à boîtier transparent, montrant la bobine et les contacts. Utilisé pour la commutation dans les circuits électriques.

Symbole de commutation avec 8 interrupteurs, numérotés de 1 à 8, connectés aux nombres 9-14, A1 et A2. Représente les connexions électriques.

Dessin technique d'un composant électronique avec dimensions : hauteur 37,2 mm, largeur 27,7 mm et profondeur 20,7 mm.

1/3

Photo non contractuelle

Type de produit

Relais enfichable

Tension nominale de la bobine

12 V/DC

Type de commande

monostable, 1 bobine

Type de contact

4 inverseurs (RT)

Tension de contact (max.)

250 V/AC

Fiche technique (PDF)

24 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (14,99 € / unité(s))

15,82 €

-5 %

€

Signaler un incident juridique

Points forts et détails

Relais miniature, série 55

Caractéristiques techniques

Protection relais: RT I

Type de produit: Relais enfichable

Type: 55.34.9.012.5040

Tension nominale de la bobine: 12 V/DC

Tension de fonctionnement (min.): 9.6 V/DC

Tension de fonctionnement (max.): 13.2 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 140 Ω

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi+Au

Tension de contact (max.): 250 V/AC

Courant de commutation (max.): 7 A

Puissance de coupure max.: 1750 VA

Connexion: cosses plates 2 mm

Spécificités: avec touche test, blocable
avec indicateur mécanique

Température min.: -40 °C

Température max.: +85 °C

Longueur: 27.7 mm

Largeur: 20.7 mm

Hauteur: 37.2 mm

Dim.: (L x l x H) 27.7 x 20.7 x 37.2 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Tension de contact (max.)

Courant de commutation (max.)

Type de contact

Tension nominale de la bobine

Finder 55.13.8.230.0000 Relais enfichable 230 V/AC 10 A 3 inverseurs (RT) 1 pc(s)

Code produit :2196630

Livraison le mar. 26 mai

38 pièce(s)Conrad Electronic

250 V/AC

10 A

3 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

Finder 55.13.9.024.0000 Relais enfichable 24 V/DC 10 A 3 inverseurs (RT) 1 pc(s)

Code produit :2196631

Livraison le mar. 26 mai

105 pièce(s)Conrad Electronic

250 V/AC

10 A

3 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Finder 55.14.9.024.0000 Relais enfichable 24 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Code produit :2196632

Livraison le mar. 26 mai

35 pièce(s)Conrad Electronic

250 V/AC

7 A

4 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Finder 55.32.9.024.0090 Relais enfichable 24 V/DC 10 A 2 inverseurs (RT) 1 pc(s)

Code produit :2196633

Livraison le mar. 26 mai

4 pièce(s)Conrad Electronic

250 V/AC

10 A

2 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

12,49 €^*

Finder 55.13.8.230.0000 Relais enfichable 230 V/AC 10 A 3 inverseurs (RT) 10 pc(s) Tray

Code produit :2196950

Livraison avant le jeu. 28 mai

5 Paquet(s)Conrad Electronic

250 V/AC

10 A

3 inverseurs (RT)

230 V/AC

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Finder 55.13.9.024.0000 Relais enfichable 24 V/DC 10 A 3 inverseurs (RT) 10 pc(s) Tray

Code produit :2196951

Livraison avant le jeu. 28 mai

5 Paquet(s)Conrad Electronic

250 V/AC

10 A

3 inverseurs (RT)

24 V/DC

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Finder 55.14.9.024.0000 Relais enfichable 24 V/DC 7 A 4 inverseurs (RT) 10 pc(s) Tray

Code produit :2196952

Livraison avant le jeu. 28 mai

5 Paquet(s)Conrad Electronic

250 V/AC

7 A

4 inverseurs (RT)

24 V/DC

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

91,66 €^*

Finder 55.32.9.024.0090 Relais enfichable 24 V/DC 10 A 2 inverseurs (RT) 10 pc(s) Tray

Code produit :2196953

Livraison avant le jeu. 28 mai

5 Paquet(s)Conrad Electronic

250 V/AC

10 A

2 inverseurs (RT)

24 V/DC

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

116,66 €^*

Finder 55.32.9.024.0040 Relais enfichable 24 V/DC 10 A 2 inverseurs (RT) 1 pc(s) Tray

Code produit :3209505

Livraison avant le jeu. 28 mai

50 pièce(s)Conrad Electronic

400 V/AC

10 A

2 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 10

11,66 €^*

Finder 55.32.8.230.0040 Relais enfichable 230 V/AC 10 A 2 inverseurs (RT) 1 pc(s) Tray

Code produit :3209509

Livraison avant le jeu. 28 mai

50 pièce(s)Conrad Electronic

400 V/AC

10 A

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 10

Pièce(s): 10

14,16 €^*

Documents et téléchargements

Fiche technique

Fiche technique 502937 Finder 55.34.9.012.5040 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 502937 Finder 55.34.9.012.5040 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Certificat

Certificat 502937 Finder 55.34.9.012.5040 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Description

Relais 55.32 : 2 inverseurs pour 10 A/250 V AC (AC1) (touche de contrôle et indicateur de la position de commutation) Relais 55.33 : 3 inverseurs pour 10 A/250 V AC (AC1) (touche de contrôle) Relais 55.34 : 4 inverseurs pour 7 A/250 V AC (AC1) (touche de contrôle et indicateur de la position de commutation) Matériau contact : AgNi, n° se terminant par 5040 = contacts a l'or durci.
