Finder 80.71.0.240.0000 80.71.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 NO (T)

Relais temporel multifonction électronique avec commutateur rotatif pour le réglage des intervalles de temps. Adapté pour un montage sur rail DIN.

Un diagramme indique les dimensions d'un appareil électrique en millimètres : hauteur 88,8, largeur 17,5, profondeur 60,8. Fabricant 'Finder'.

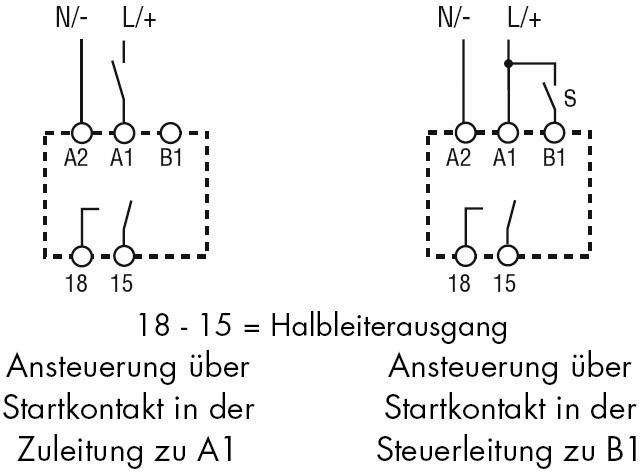

Schéma de câblage avec deux configurations : à gauche avec commande via un contact de démarrage dans le circuit d'alimentation vers A1, à droite dans le circuit de commande vers B1.

1/3

Type de produit

Relais temporisé

Modèle

multifonction

Fonctions

Temporisé à la mise sous tension

Relais à impulsion d'enclenchement

Clignotant symétrique, impulsion à l'enclenchement

Temporisation à la coupure par contact de démarrage

Temporisé à la mise sous tension et à la coupure

Relais à impulsion d'enclenchement via contact de démarrage

Tension de fonctionnement min.

24 V/DC

24 V/AC

Tension de fonctionnement max.

240 V/DC

240 V/AC

Fiche technique (PDF)

83 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (78,33 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Temporisateur polyvalent, sortie statique 80.71.0.240.0000

6 plages de temporisation, 24 h
Ce texte a été traduit par une machine.

Caractéristiques techniques

Durée d'impulsion : (si la commande est supérieure à B1) 50 ms
Temps de récupération : 50 ms

Type de produit: Relais temporisé

Type: 80.71.0.240.0000

Modèle: multifonction

Connexion: borne à vis

Fonctions: Temporisé à la mise sous tension
Relais à impulsion d'enclenchement
Clignotant symétrique, impulsion à l'enclenchement
Temporisation à la coupure par contact de démarrage
Temporisé à la mise sous tension et à la coupure
Relais à impulsion d'enclenchement via contact de démarrage

Tension de fonctionnement min.: 24 V/DC
24 V/AC

Tension de fonctionnement max.: 240 V/DC
240 V/AC

Tension de fonctionnement: 24, 24 - 240, 240 V/DC, V/AC

Type de contact: 1 NO (T)

Tension de contact (max.): 240 V/DC
240 V/AC

Courant de commutation (max.): 1 A

Puissance de coupure max.: 2000 VA

Plage temporelle (min.): 0.1 s

Plage temporelle (max.): 24 h

Plage(s) de temporisation: 2 s
20 s
2 min
20 min
2 h
24 h

Température min.: -20 °C

Température max.: +60 °C

: IP20

Largeur: 17.5 mm

Hauteur: 60.8 mm

Profondeur: 88.8 mm

Dim.: (l x H x P) 17.5 x 60.8 x 88.8 mm

Contenu: 1 pc(s)

: 1 A

: 17.5

: 56.5 mm

: 84 mm

: 10 A

: FAUX

: Screw connection

: 24-240 V

: 24-240 V

: 24-240 V

: AC/DC

: IP20

: 19-265 V

: 19-265 V

: 19-265 V

: AC/DC

Variantes(Les prix s'entendent HT hors frais de port)

Modèle

Connexion

Tension de contact (max.)

Courant de commutation (max.)

Fonctions

Type de contact

Finder 80.71.0.240.0000 80.71.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 NO (T)

Code produit :503192

Livraison le mar. 26 mai

83 pièce(s)Conrad Electronic

Ce produit

multifonction

borne à vis

240 V/DC

1 A

Temporisé à la mise sous tension

1 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

78,33 €^*

Finder 80.51.0.240.0000 80.51.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverseur (RT)

Code produit :1842261

Livraison le mar. 26 mai

478 pièce(s)Conrad Electronic

multifonction

borne à vis

400 V/AC

8 A

Temporisé à la mise sous tension

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

30,83 €^*

Finder 80.51.0.240.P000 80.51.0.240.P000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 inverseur (RT)

Code produit :1842262

Livraison le mar. 26 mai

105 pièce(s)Conrad Electronic

multifonction

Push-In

400 V/AC

8 A

Temporisé à la mise sous tension

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

33,33 €^*

Finder 80.21.0.240.0000 80.21.0.240.0000 Relais temporisé monofonction 1 pc(s) Plage temporelle: 0.1 s - 20 h 1 inverseur (RT)

Code produit :503154

Livraison le mar. 26 mai

41 pièce(s)Conrad Electronic

monofonction

borne à vis

400 V/AC

16 A

Relais à impulsion d'enclenchement

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,66 €^*

Finder 80.41.0.240.0000 80.41.0.240.0000 Relais temporisé monofonction 1 pc(s) Plage temporelle: 0.1 s - 20 h 1 inverseur (RT)

Code produit :503166

Livraison le mar. 26 mai

447 pièce(s)Conrad Electronic

monofonction

borne à vis

400 V/AC

16 A

Temporisation à la coupure

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

51,66 €^*

Finder 80.61.0.240.0000 80.61.0.240.0000 Relais temporisé monofonction 1 pc(s) Plage temporelle: 0.1 - 20 s 1 inverseur (RT)

Code produit :503180

Livraison le mar. 26 mai

30 pièce(s)Conrad Electronic

monofonction

borne à vis

400 V/AC

8 A

Temporisation à la coupure sans alimentation auxiliaire

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

95,83 €^*

Finder 80.82.0.240.0000 80.82.0.240.0000 Relais temporisé monofonction 1 pc(s) Plage temporelle: 0.1 s - 20 min 2 NO (T)

Code produit :503204

Livraison le mar. 26 mai

4 pièce(s)Conrad Electronic

monofonction

borne à vis

400 V/AC

6 A

Temporisation à la coupure sans alimentation auxiliaire

2 NO (T)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

71,66 €^*

Finder 80.01.0.240.0000 Relais temporisé multifonction 10 pc(s) Plage temporelle: 24 h (max) 1 inverseur (RT) Tray

Code produit :2177046

Indisponible

Conrad Electronic

multifonction

borne à vis

400 V/AC

16 A

Temporisé à la mise sous tension

1 inverseur (RT)

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

512,50 €^*

Finder 80.11.0.240.0000 Relais temporisé monofonction 10 pc(s) Plage temporelle: 0.1 s - 20 h 1 inverseur (RT) Tray

Code produit :2177123

Indisponible

Conrad Electronic

monofonction

borne à vis

400 V/AC

16 A

Temporisé à la mise sous tension

1 inverseur (RT)

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

304,17 €^*

Finder 80.21.0.240.0000 Relais temporisé monofonction 10 pc(s) Plage temporelle: 0.1 s - 20 h 1 inverseur (RT) Tray

Code produit :2177124

Indisponible

Conrad Electronic

monofonction

borne à vis

400 V/AC

16 A

Relais à impulsion d'enclenchement

1 inverseur (RT)

Paquet(s)

Quantité minimale de commande: 1

Pièce(s): 1

365,83 €^*

Documents et téléchargements

Fiche technique

Fiche technique 503192 Finder 80.71.0.240.0000 80.71.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 NO (T)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 503192 Finder 80.71.0.240.0000 80.71.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 NO (T)

Information

Information 503192 Finder 80.71.0.240.0000 80.71.0.240.0000 Relais temporisé multifonction 1 pc(s) Plage temporelle: 0.1 s - 24 h 1 NO (T)

Description

Relais multifonction avec les fonctions suivantes: Temporisé à la mise sous tension, Intervalle, Clignotant à cycle symétrique départ Travail, Temporisé à la coupure avec signal de commande, Temporisé à la mise sous tension et à la coupure avec signal de commande, Intervalle avec signal de commande.

Avertissement

Homologations : GOST, cULus.
