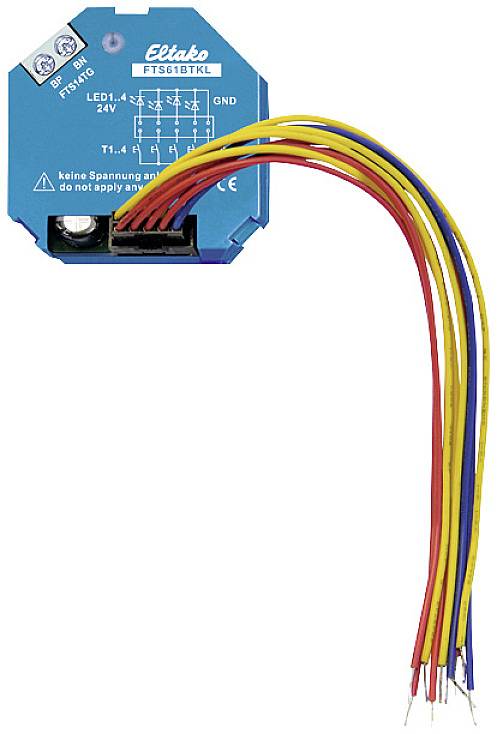

FTS61BTKL Eltako bus RS485 Coupleur de bouton-poussoir encastré

Coupleur de bouton-poussoir de bus pour 4 boutons-poussoirs conventionnels avec LED 24V intégrées pour la connexion aux passerelles de bouton-poussoir FTS14TG via un bus de bouton-poussoir à 2 fils. Perte en veille seulement 0,2 watt. Pour montage sur panneau. 45mm de longueur, 45mm de largeur, 18mm de profondeur Jusqu'à 30 boutons-poussoirs bus et/ou coupleur de bouton-poussoir FTS61BTKL peuvent être raccordés aux bornes BP et BN d'une passerelle de bouton-poussoir FTS14TG. La longueur totale admissible du câble est de 200 M. Le maillon RLC fourni au FTS14TG doit être monté sur le bouton bus le plus éloigné ou Raccorder en plus les coupleurs de bouton-poussoir de bus aux bornes BP et BN. Via le bus à bouton 2 fils, l'alimentation en tension des FTS61BTKL raccordés est de 29 V DC et la transmission des données est assurée en même temps. Veuillez utiliser uniquement des lignes de bus ou de téléphone courantes. Jusqu'à quatre boutons-poussoirs classiques T1-T4 peuvent être raccordés aux câbles de raccordement de 15 cm de long. Le contre-pôle est T0. Les câbles de raccordement peuvent être allongés jusqu'à 2 M. Les LED 24V intégrées dans les boutons permettent d'afficher les télégrammes de confirmation des actionneurs lorsque les ID des actionneurs avec PCT14 ont été saisis dans le tableau ID du FTS14TG. Attention ! Ne pas appliquer de tension. Les paires T1/T3 et T2/T4 peuvent être définies comme un bouton directionnel. Le bus se branche sur BP et BN. Veillez à la bonne polarité!
