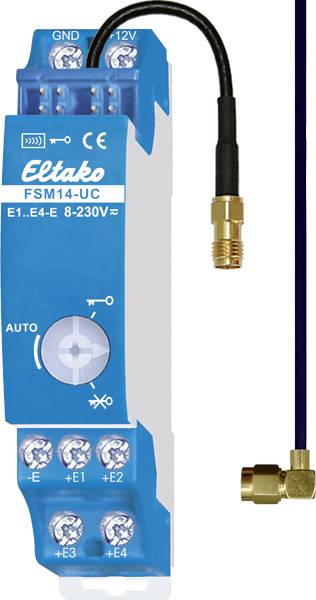

FSM14-UC Eltako sans fil Émetteur 4 canaux profilé Portée max. 30 m

Module d'émission radio 4 voies. Avec antenne remplaçable. Une antenne radio FA250 peut être branchée si nécessaire. Perte en veille seulement 0,1 watt. Appareil de montage en série pour montage sur rail support (1TE). Connexion au bus RS485 Eltako. Câblage transversal de l'alimentation électrique avec cavalier. L'alimentation peut également être fournie avec un bloc d'alimentation 12 V DC sur les bornes +12V/GND. Ce module d'émission sans fil dispose de quatre canaux et peut ainsi envoyer des télégrammes de radio à la radio Eltako, comme un radiobouton à 4 canaux. E1 permet à un télégraphe comme une bascule d'appuyer sur un bouton-poussoir d'une radio avec une bascule, d'appuyer sur E2 comme une bascule vers le bas, d'appuyer sur E3 comme la bascule gauche sur le haut d'un émetteur-récepteur avec une double bascule et E4 comme la bascule gauche sur le bas d'un émetteur-récepteur avec une double bascule. Lorsque vous ouvrez les contacts de commande, relâchez le télégramme de la même manière que le bouton radio. Plusieurs modules d'émission sans fil ne doivent pas être commandés en même temps. La tension de commande universelle sur +en/-E traite les commandes de commande de 8 à 253 V AC ou de 10 à 230 V DC d'une longueur d'au moins 0,2 seconde. Capacité parallèle maximale des câbles de commande à 230 V 0,9 μF. Cela correspond à une longueur d'environ 3000 mètres. Si les bornes E1 et E2 sont reliées à un pont, un télégramme de la radio E2 est envoyé 1x par minute tant que la tension de commande est présente. Par ex. pour les commandes centrales avec priorité. Le commutateur rotatif est nécessaire pour activer ou désactiver le cryptage et est en mode AUTO. Activer le cryptage : tournez le commutateur rotatif en butée droite (position clé) et appuyez une fois sur les touches. Désactiver le cryptage : tournez le commutateur rotatif sur la butée gauche (position de la clé barrée) et appuyez une fois sur les touches.

Ce texte a été traduit par une machine.
