Générateur de valeur analogique Metz Connect 110660 24, 24 V/AC, V/DC (max) 1 pc(s)

Un module électronique blanc de METZ CONNECT avec potentiomètre rotatif, commutateur pour mode manuel/automatique et bornes de raccordement.

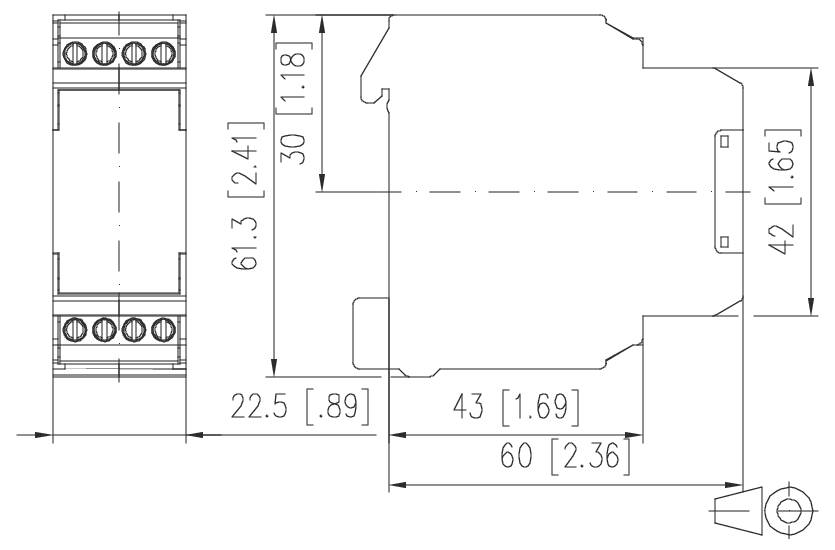

Dessin technique dimensionnel d'un dispositif électrique, montrant les vues de face et de côté avec les mesures en millimètres et en pouces.

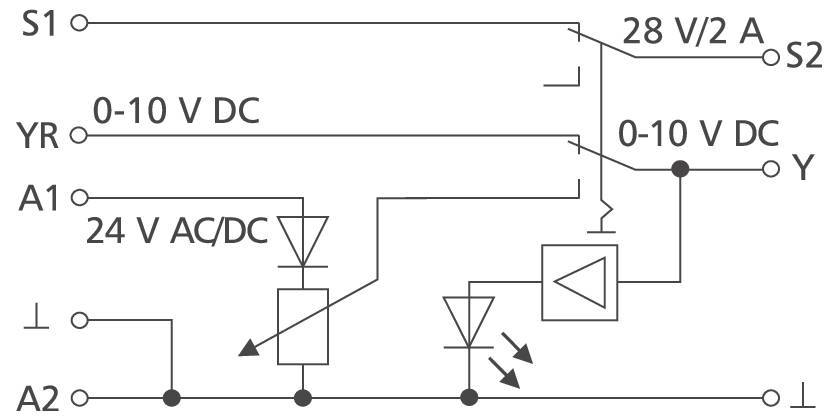

Schéma de câblage pour un capteur/relais avec bornes S1, S2, YR, Y, A1 et A2, montrant les connexions 28 V/2 A et 0-10 V CC.

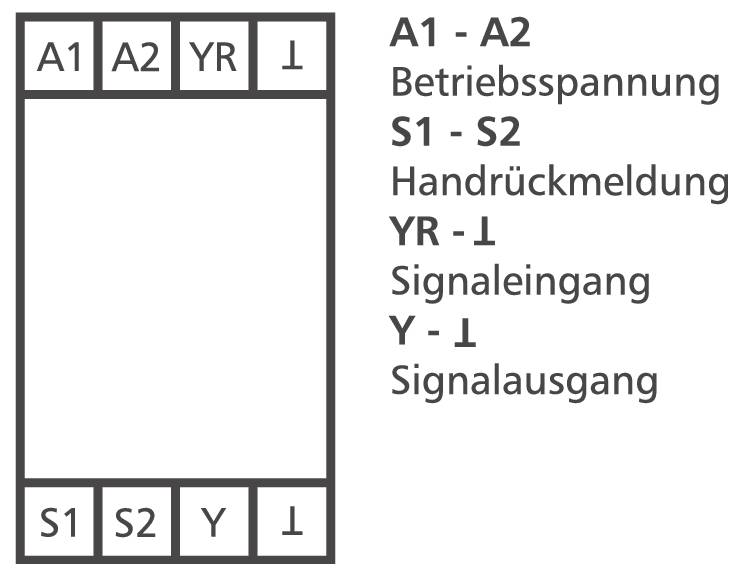

Schéma de circuit d'un relais avec bornes A1, A2, YR, I, S1, S2, Y et I ; à droite, les fonctions des connexions de fonctionnement et de signal sont expliquées.

1/4

Type de produit

Générateur de valeur analogique

Tension de fonctionnement max.

24 V/AC

24 V/DC

Type

110660

Tension de fonctionnement

24 V/AC

24 V/DC

Tension de fonctionnement

24, 24 V/AC, V/DC (max)

Fiche technique (PDF)

6 pièce(s)

Vente et expédition :

SECOMP Electronic Components GmbH (FR) CGV

Nombre

pièce(s)

Total

€

Plus que 6 pièce(s) en stock !

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Nous vous proposons (Prix pour 1 pièce(s))

Conrad Electronic

CGV et Politique de retour

47 pièce(s)

frais de port

Notre offre

€

Signaler un incident juridique

Points forts et détails

Générateur de valeur analogique KMA-E08

Technique d'interface
Module d'interface
Générateur de valeur analogique
Générateur de valeur de consigne
Réglage de la grandeur de commande
Positions des soupapes
Réglage des clapets de mélange
Fonctionnement manuel
Module de couplage
BTR Netcom

Caractéristiques techniques

Constructeur: METZ CONNECT
Groupe de produits: Automatisation des bâtiments
Types de produits: Modules d'interface
Couleur: multicolore
Classe de protection (Code IP): IP40
Température de fonctionnement min.: -10 °C
Température de fonctionnement max.: 50 °C
Hauteur: 7.1 cm
Largeur: 6.2 cm
Profondeur: 11.7 cm
Poids: 43 g
Hauteur du colis: 50 mm
Largeur du colis: 80 mm
Profondeur du colis: 160 mm
Poids du paquet: 0.048 kg
Poids brut: 0,048

Type de produit: Générateur de valeur analogique

Type: 110660

Tension de fonctionnement: 24 V/AC
24 V/DC

Tension de fonctionnement max.: 24 V/AC
24 V/DC

Tension de fonctionnement: 24, 24 V/AC, V/DC (max)

Connexion: borne à vis

: IP40

Température min.: -10 °C

Température max.: +50 °C

Largeur: 22.50 mm

Hauteur: 61.30 mm

Profondeur: 60 mm

Dim.: (l x H x P) 22.50 x 61.30 x 60 mm

Contenu: 1 pc(s)

Poids: 70 g

Couleur: gris

Documents et téléchargements

Fiche technique

Fiche technique 2860520 Générateur de valeur analogique Metz Connect 110660 24, 24 V/AC, V/DC (max) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2860520 Générateur de valeur analogique Metz Connect 110660 24, 24 V/AC, V/DC (max) 1 pc(s)

Information

Information 2860520 Générateur de valeur analogique Metz Connect 110660 24, 24 V/AC, V/DC (max) 1 pc(s)

Description

Le transmetteur de valeurs analogiques sert de capteur de grandeur de commande pour la spécification manuelle de la grandeur de commande, par ex. des volets mélangeurs, la position de vannes, les températures etc. Le module peut être contrôlé en deux modes de fonctionnement qui peuvent être commutés par un interrupteur à deux allures intégré (HAND, AUTO). La position de l'interrupteur est signalée via les bornes des contacts de commande externes S1 et S2.
Position HAND : la grandeur de commande peut être réglée par un potentiomètre situé sur la face avant. Le signal de sortie de 0 à 10 V est disponible sur la borne Y.
Position AUTO : la grandeur de commande est activée sans modification via la borne YR sur la sortie de grandeur de commande Y.
Générateur de consigne
Fonction de commande manuelle avec message en retour
Luminosité des LED proportionnelle à la grandeur de commande
