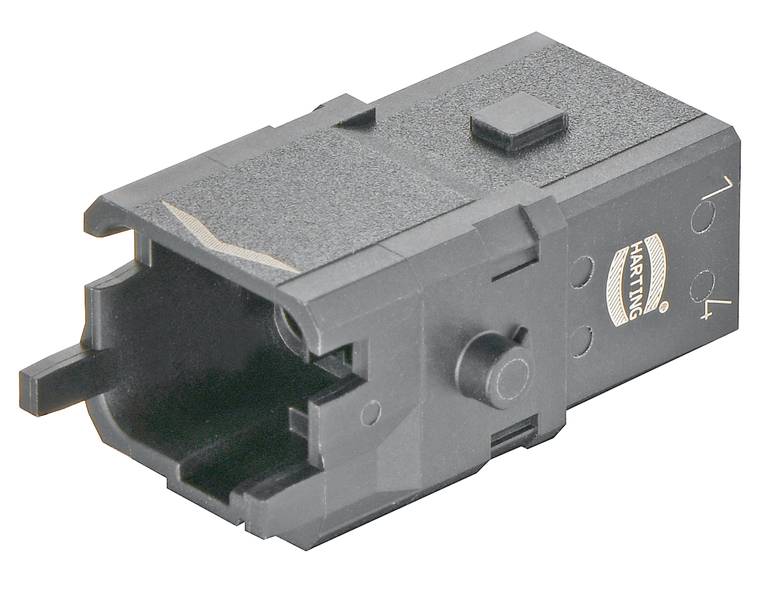

Name: HARTING 09100053006 Insert mâle Han® 1A 5 + PE à sertir 1 pc(s)
Brand: HARTING
SKU: 3007858
Availability: BackOrder

Type de produit

Insert mâle

Série

Han® 1A

Connexion

à sertir

Nombre total de pôles

5 + PE

Section du conducteur (min.)

0.14 mm²

Fiche technique (PDF)

Livraison avant le lun. 4 janvier 2027

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (8,33 € / unité(s))

8,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Série : Han 1A
Type de raccordement : borne à sertir
Nombre de contacts : 5
Type de verrouillage : étrier longitudinal
Courant nominal : ‌ 10 A.
Résistance d'isolation : >108 Ω
Température limite: -30 ... +90 °C
Cycles de couplage: ≥ 100
Matériau : polyamide (PA)
Couleur : RAL 9005 (noir profond)
Classe de combustible selon UL 94 : V-0
Normes : en 45545-2 protection contre l'incendie dans les véhicules ferroviaires ; IEC 61373 catégorie 1 classe B ; IEC 60664-1 ; IEC 61984
Poids net : 1 g
Tension de mesure : 400 V
Tension nominale : 6 kV
Degré de pollution : 3
Remarques : dans une configuration Han ® 1A, composée uniquement d'inserts de contact (avec ou sans décharge de traction, 09 10 000 5300), il s'agit d'un connecteur non encapsulé conforme à la norme IEC 61984. La protection contre les chocs électriques doit être assurée par le type d'installation par l'utilisateur.;les inserts de contact ne doivent pas être branchés ou séparés sous tension/charge.;les inserts de contact ne doivent pas être sous tension lorsqu'ils ne sont pas branchés.
Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
Sexe : stylet
Section du conducteur : 0,14 ... 2,5 mm²
Indice de protection selon IEC 60529 : IP20
Taille : 1 A.
Homologations : DNV GL
Contact PE : oui
Tension nominale selon UL : 600 V.
Courant de mesure selon UL : 15 A AWG 14

Type de produit: Insert mâle

Couleur: noir profond (RAL 9005)

Série: Han® 1A

Connexion: à sertir

Nombre de pôles: 5

Nombre total de pôles: 5 + PE

Section du conducteur (min.): 0.14 mm²

Section du conducteur (max.): 2.5 mm²

Cycles de couplage: 100

Série: Han® 1A

Contenu: 1 pc(s)

Température max.: +90 °C

Température min.: -30 °C

Contact séquentiel (PE): oui

Variantes(Les prix s'entendent HT hors frais de port)

Série

Connexion

Section du conducteur (max.)

Section du conducteur (min.)

Nombre total de pôles

HARTING 09100053006 Insert mâle Han® 1A 5 + PE à sertir 1 pc(s)

Code produit :3007858

Livraison avant le lun. 4 janvier 2027

Conrad Electronic

Ce produit

Han® 1A

à sertir

2.5 mm²

0.14 mm²

5 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,33 €^*

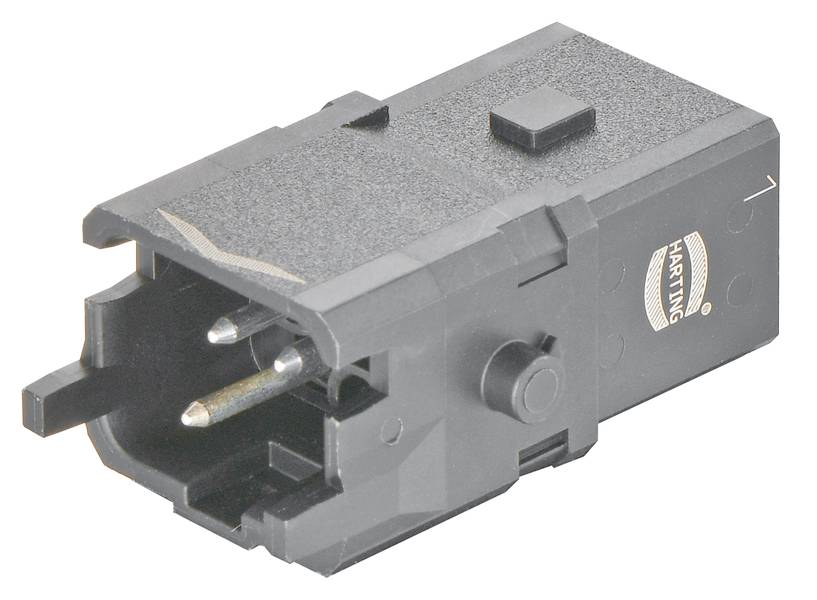

HARTING 09100022606 Insert mâle Han® 1A 2 + PE raccord à vis 1 pc(s) Piece

Code produit :3008003

Livraison avant le ven. 8 janvier 2027

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

2 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

HARTING 09100022706 Insert mâle Han® 1A 2 + PE raccord à vis 1 pc(s) Piece

Code produit :3007979

Livraison avant le jeu. 14 janvier 2027

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

2 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

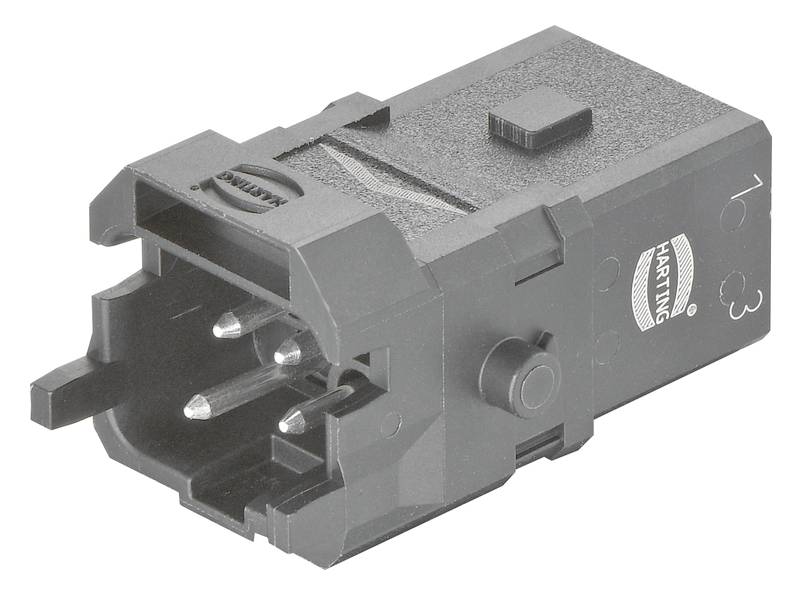

HARTING 09100032601 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s)

Code produit :3008005

Livraison avant le mer. 30 décembre 2026

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

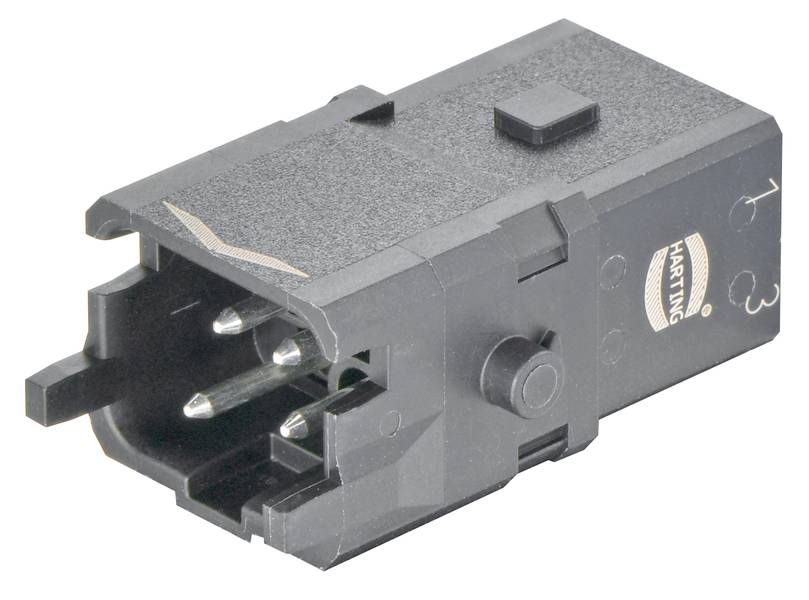

HARTING 09100032606 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece

Code produit :3008004

Livraison avant le ven. 12 mars 2027

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

HARTING 09100032701 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece

Code produit :3007981

Livraison avant le mer. 17 mars 2027

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

HARTING 09100032706 Insert mâle Han® 1A 3 + PE raccord à vis 1 pc(s) Piece

Code produit :3007980

Livraison avant le lun. 4 janvier 2027

Conrad Electronic

Han® 1A

raccord à vis

1.5 mm²

0.75 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,66 €^*

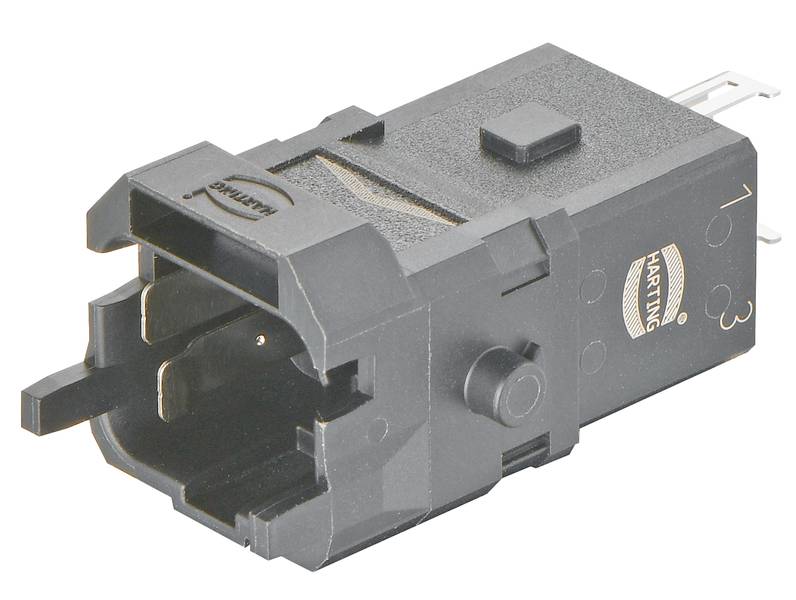

HARTING 09100033001 Insert mâle Han® 1A 3 + PE à sertir 1 pc(s)

Code produit :3007856

Livraison avant le mer. 17 mars 2027

Conrad Electronic

Han® 1A

à sertir

2.5 mm²

0.14 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

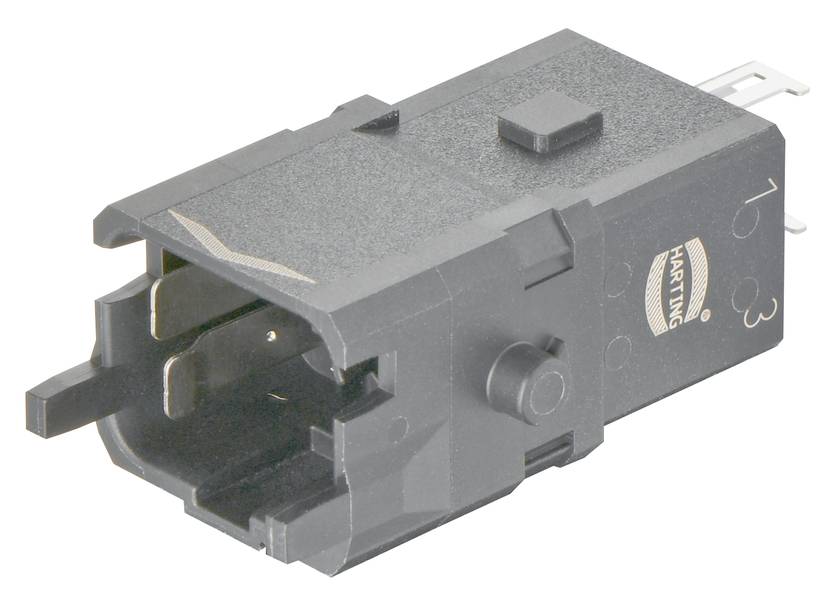

HARTING 09100033006 Insert mâle 3 à sertir 1 pc(s)

Code produit :3007857

Livraison avant le lun. 25 janvier 2027

Conrad Electronic

à sertir

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,24 €^*

HARTING 09100033101 Insert mâle Han® 1A 3 + PE à sertir 1 pc(s)

Code produit :3007783

Livraison avant le mer. 17 mars 2027

Conrad Electronic

Han® 1A

à sertir

2.5 mm²

0.14 mm²

3 + PE

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,66 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3007858 HARTING 09100053006 Insert mâle Han® 1A 5 + PE à sertir 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3007858 HARTING 09100053006 Insert mâle Han® 1A 5 + PE à sertir 1 pc(s)

Description

Inserts, raccordement à sertir, broche, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 10 A, taille : 1 A, contacts : 5

Ce texte a été traduit par une machine.

Description

Inserts, raccordement à sertir, broche, polyamide (PA), RAL 9005 (noir profond), courant de mesure : 10 A, taille : 1 A, contacts : 5

Ce texte a été traduit par une machine.
