HARTING 09162723101 Connecteur Han® DD 72 + PE à sertir 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur
Série
Han® DD
Connexion
à sertir
Nombre total de pôles
72 + PE
Section du conducteur (min.)
0.14 mm²
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
48,33 €
3
3% = 4,71 €
46,76 €
5
5% = 11,00 €
46,13 €
10
5% = 26,20 €
45,71 €
25
6% = 77,50 €
45,23 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (48,33 € / unité(s))
48,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Série : Han DD
- Type de raccordement : borne à sertir
- Nombre de contacts : 72
- Courant nominal : 10 A.
- Résistance d'isolation : >1010 Ω
- Température limite: -40 ... +125 °C
- Couleur : RAL 7032 (gris-gris)
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 60664-1; IEC 61984
- Poids net : 63,68 g
- Tension assignée : 250 V
- Tension nominale : 4 kV
- Degré de pollution : 3
- Remarques : les contacts à sertir doivent être commandés séparément.
- Protection contre l'incendie dans les véhicules ferroviaires : en 45545-2 (2020-08)
- Sexe : femelle
- Section du conducteur : 0,14 ... 2,5 mm²
- Taille : 16 B
- Homologations : DNV GL
- Contact PE : oui
- Tension nominale selon UL : 600 V.
- Cycles d'accouplement avec d'autres composants HMC : ≥ 10 000
- Tension de mesure selon CSA : 600 V.
- Type de produit
Connecteur
- Couleur
gris galet (RAL 7032)
- Série
Han® DD
- Spécificités
sans fil de protection
- Connexion
à sertir
- Nombre de pôles
72
- Nombre total de pôles
72 + PE
- Section du conducteur (min.)
0.14 mm²
- Section du conducteur (max.)
2.5 mm²
- Cycles de couplage
10000
- Série
Han DD® HMC
- Contenu
1 pc(s)
- Température max.
125 °C
- Température min.
-40 °C
- Contact séquentiel (PE)
oui
- Forme
Femelle
250 V
FAUX
72
Bus
-40-125 °C
V0
4 kV
Crimp connection
Other
3
FAUX
0.14-2.5 mm²
0.14-2.5 mm²
VRAI
Other
Other
10 A
Other
10000
72
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3007835 HARTING 09162723101 Connecteur Han® DD 72 + PE à sertir 1 pc(s)
Fiche technique 3007835 HARTING 09162723101 Connecteur Han® DD 72 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3007835 HARTING 09162723101 Connecteur Han® DD 72 + PE à sertir 1 pc(s)
Description

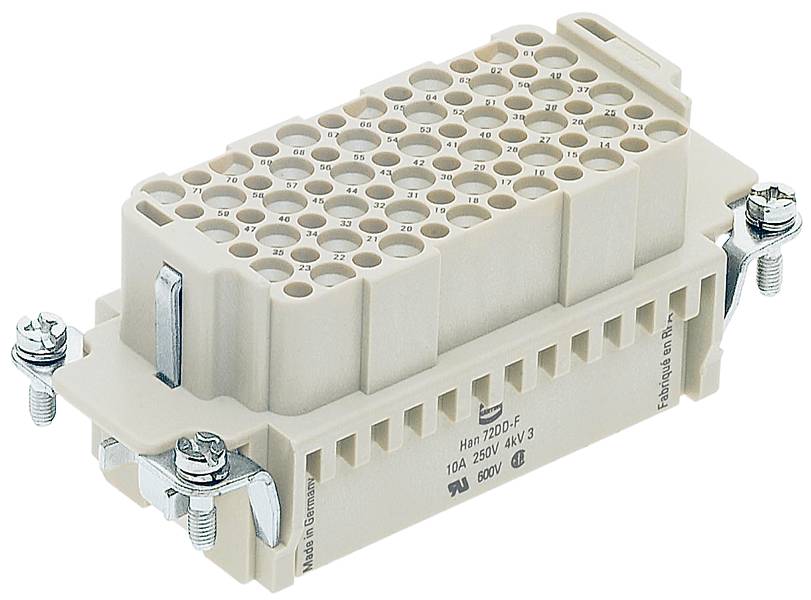

Inserts, raccord à sertir, femelle, RAL 7032 (gris-gris), courant nominal : 10 A, dimensions : 16 B, contacts : 72, section de conducteur : 0,14...2,5 mm²
