Photo non contractuelle

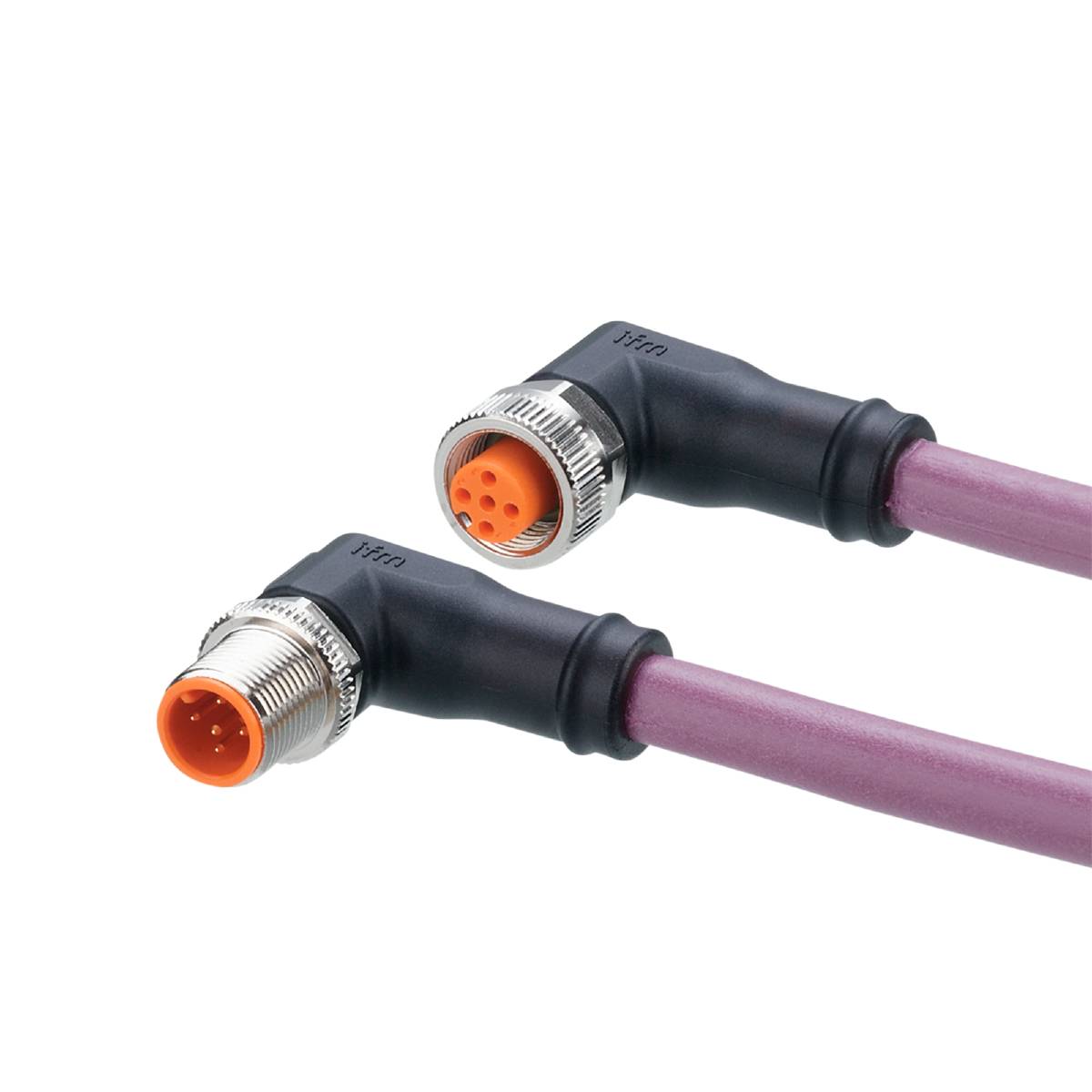

ifm Electronic EVC953 Jonction M12 mâle, coudé, femelle, coudé 1 m Nombre de pôles: 5, 5 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, coudé
femelle, coudé
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
5
5
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
58,33 €
3
3% = 4,86 €
56,71 €
5
4% = 11,35 €
56,06 €
10
5% = 27,00 €
55,63 €
25
5% = 79,50 €
55,15 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (58,33 € / unité(s))
58,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Câble de connexion ifm
- Résistant aux huiles et aux lubrifiants de refroidissement
- Etanchéité durable et fiable même en cas de montage sans outil
- Grande section de câble pour réduire la chute de tension
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
Caractéristiques techniques
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 5 millions Mio; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...80
- Application : bus CAN
- Caractéristique spéciale : sans halogène ; contacts dorés ; câble blindé ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 30 AC / < 36 DC
- Poids [g] : 140.350
- Câble : 2. - Câble : 1 m, PUR, sans halogène, violet, Ø 8,4 mm, blindé; RD / BK: 2 x 0,75 mm² (42 x Ø 0,15 mm) / 2. - Câble : 1 m, PUR, sans halogène, violet, Ø 8,4 mm, blindé; WH/BU: 2 x 0,5 mm² (19 x Ø 0,19 mm) / 2. - Câble : 1 m, PUR, sans halogène, violet, Ø 8,4 mm, blindé; écran: 1 x 0,75 mm² (42 x Ø 0,15 mm)
- Humidité du roulement [%] : 10...100
- Température de stockage [°C] : -25...55
- INDICE DE PROTECTION : IP 67; IP 68; IP 69K
- Connecteur: 1.connecteur - disposition des broches: 0063 - connecteur: 1 x M12, coudé; codage: A; corps de poignée: TPU, noir; encliquetage : laiton, nickelé; contacts : dorés; couple de serrage : 0,6...1,5 Nm / 3.prise - disposition des broches : 0017 - connecteur : 1 x M12, coudé ; codage : A ; corps de poignée : TPU, noir ; verrouillage : laiton, nickelé; joint : FKM; contacts : dorés; couple de serrage : 0,6...1,5 Nm
- Capacité de charge totale [A] : 4
- Matériau du joint : FKM
- Matériau du corps de la poignée : TPU
- Matériau de l'écrou-raccord : laiton, nickelé
- Type
EVC953
- Type de produit
Jonction
- Forme
mâle, coudé
femelle, coudé
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
5
5
- Longueur de câble
1 m
- Materiau de la gaine
PUR
- Tension nominale
30 V/AC
36 V/DC
- Section de raccordement (max.)
0.75 mm²
- Ø extérieur
8.4 mm
- Section de câble (câblage capteur/actioneeur)
0.75 mm²
- Connexion
enfichable
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
A
- Revêtement du contact
doré
- Section max.
0.75 mm²
- Section (min.)
0.5 mm²
- Spécificités
pour chaîne porte-câbles
- Température min.
-25 °C
- Température max.
80 °C
- Type de fermeture
à vis
- Référence fabricant
EVC953
- Contenu
1 pc(s)
- Diamètre de câble
8.4 mm
- Ø câble max.
8.4 mm
- Gamme de Ø de câble
8.4 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3322619 ifm Electronic EVC953 Jonction M12 mâle, coudé, femelle, coudé 1 m Nombre de pôles: 5, 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3322619 ifm Electronic EVC953 Jonction M12 mâle, coudé, femelle, coudé 1 m Nombre de pôles: 5, 5 1 pc(s)
Description
Câble de connexion ifm
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
