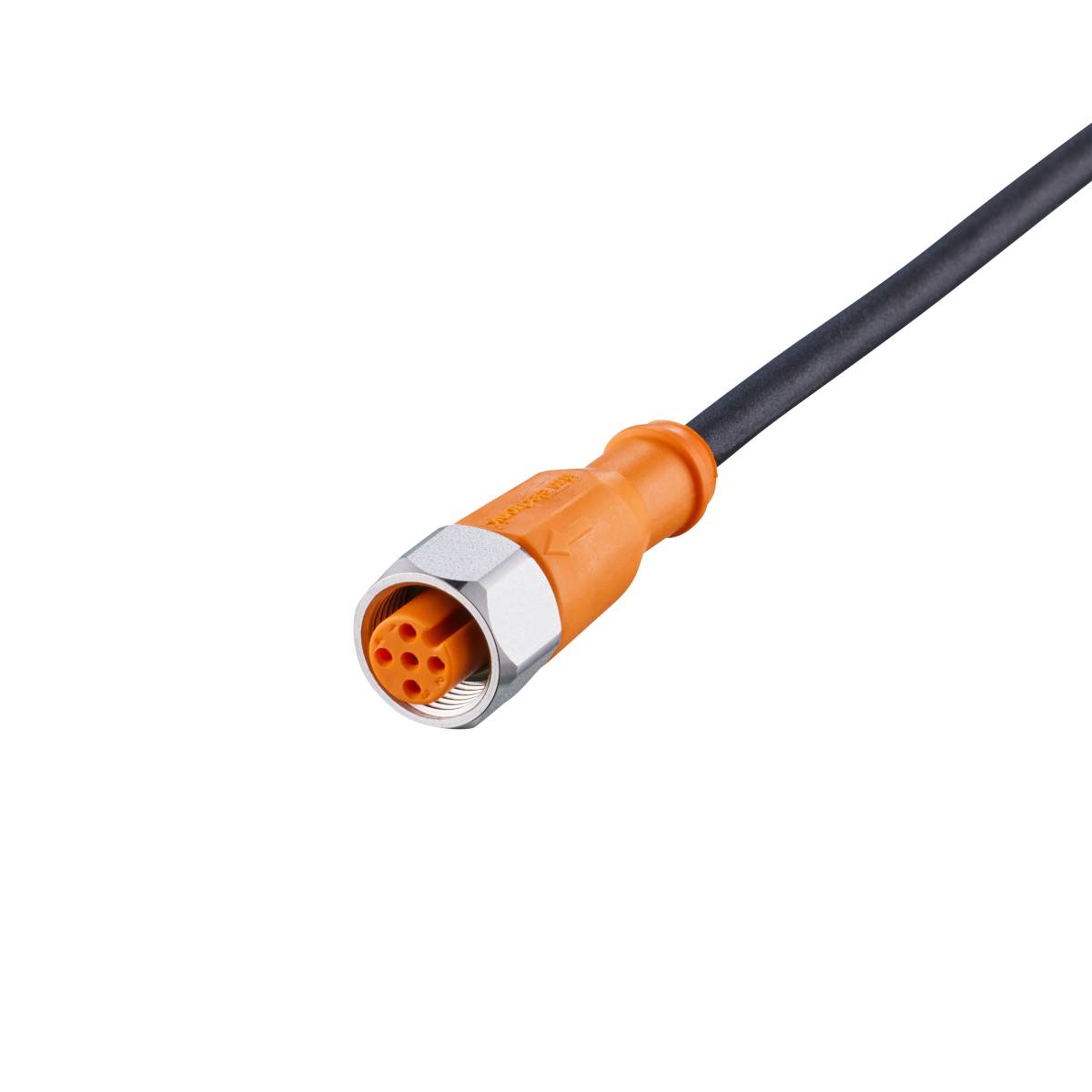

Photo non contractuelle
ifm Electronic EVM077 Câble de raccordement M12 femelle, droit 5 m Nombre de pôles: 5 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Câble de raccordement
Forme
femelle, droit
Coté A
M12
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
5
Fiche technique (PDF)
Points forts et détails
Câble de raccordement ifm EVM077 avec prise
- Pour une utilisation dans les machines de travail mobiles et les environnements industriels particulièrement difficiles
- Large plage de températures de fonctionnement et degré de protection élevé
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Résiste aux changements de température rapides et aux projections de sel
- Résistant aux huiles et aux lubrifiants de refroidissement
Caractéristiques techniques
- Dimensions [mm] : 15,5 x 15,5 x 45
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 2.; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -40...90
- Application : applications dans un environnement particulièrement difficile
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; câble blindé ; aptitude chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 50 AC / < 60 DC
- Poids [g] : 214.600
- Câble : câble : 5 m, PUR, sans halogène, noir, Ø 4,9 mm, blindé; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Classe de protection : II
- Sans silicone : oui
- Connecteur : femelle - disposition des broches : 0017 - connecteur : 1 x M12, droit ; codage : A ; verrouillage : 1.4404 (acier inoxydable / 316L) ; contacts : dorés ; couple de serrage : 0,6...1,5 Nm ; câble de raccordement blindé : blindage non posé
- Capacité de charge totale [A] : 4
- La température ambiante se déplace [°C] : -25...90
- Matériau de l'écrou-raccord : 1.4404 (acier inoxydable / 316L)
- Type
EVM077
- Type de produit
Câble de raccordement
- Forme
femelle, droit
- Coté A
M12
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
5
- Longueur de câble
5 m
- Materiau de la gaine
PUR
- Tension nominale
50 V/AC
60 V/DC
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.9 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
contacts dorés
- Section max.
0.34 mm²
- Spécificités
avec anti-vibration
blindé
Gaine PUR
sans halogène
pour chaîne porte-câbles
résistant à l'huile
sans silicone
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
EVM077
- Contenu
1 pc(s)
- Diamètre de câble
4.9 mm
- Ø câble max.
4.9 mm
- Gamme de Ø de câble
4.9 mm (max)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3322631 ifm Electronic EVM077 Câble de raccordement M12 femelle, droit 5 m Nombre de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3322631 ifm Electronic EVM077 Câble de raccordement M12 femelle, droit 5 m Nombre de pôles: 5 1 pc(s)
Description
Câble de raccordement ifm EVM077 avec prise
