Name: Kendrion Vanne à siège 0 à 12 bar Filetage extérieur M5 1 pc(s)
Brand: Kendrion
SKU: 3168416
Availability: OutOfStock

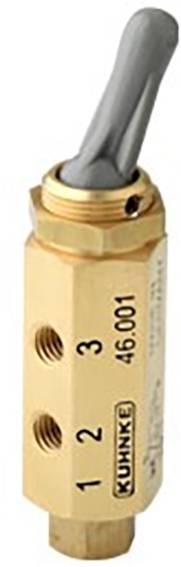

'Commutateur pneumatique manuel en laiton à trois raccordements, levier en position haute. Marqué avec les numéros 1-3 et le nom de marque.'

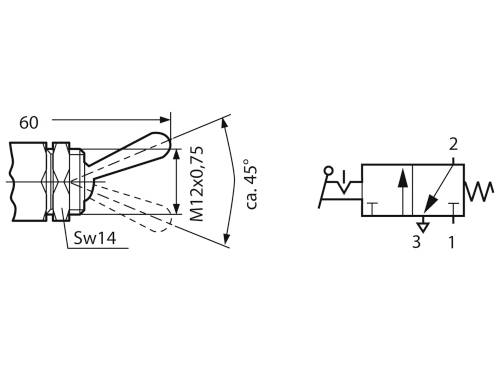

Dessin technique d'une vanne : À gauche, dimensions de M12x0,75 et Sw14. À droite, un symbole de commutation pour une vanne à trois voies.

1/2

Fiche technique (PDF)

Livraison avant le jeu. 29 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (133,33 € / unité(s))

133,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Connexion : connecteur M5
Modèle : vanne de siège NC 3/2 voies
Plage de pression : 0-12 bar
Diamètre nominal : 2 mm

Type de produit: Soupape à siège

Filetage extérieur: M5

Modèle: Vanne de siège NC 3/2 voies

Température de fonctionnement: –10 °C (min)

Température de fonctionnement min.: –10 °C

Référence fabricant: 46.001

Connexion: Connecteur M5

Raccord: M5

Pression de service (max.): 12 bar

Pression de service (min.): 0 bar

Plage pression de fonctionnement: 0 à 12 bar

Milieu d'utilisation: air comprimé filtré

Matériau isolant: NBR

Fonction: 3/2 voies

Matériau du boîtier: Alliage cuivre-zinc

Température max. des médias: 70 °C

Largeur nominale: 2 mm

Largeur nominale: 2 mm

Documents et téléchargements

Fiche technique

Fiche technique 3168416 Kendrion Vanne à siège 0 à 12 bar Filetage extérieur M5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3168416 Kendrion Vanne à siège 0 à 12 bar Filetage extérieur M5 1 pc(s)

Description

Vannes de siège mécaniques type Kuhnke 46.00. Utilisable comme vanne à 3/2 voies (sans chevauchement), avec corps de boîtier étroit et fixation centrale M 12 x 0,75; caractéristiques : durée de vie élevée, réinitialisation : ressort, plage de pression : 12 bar, diamètre nominal : NW 2 (2,0 mm), température de fonctionnement : -10 à +70 °C, boîtier : hexagonal, CuZn, poussoir : acier CrNi, résistant à la corrosion joints : Perbunan, résistant à l'huile, position de montage : arbitraire, raccordement au milieu Medium : m 5 air comprimé non huilé ou filtré ou autre milieu gazeux de viscosité admissible selon ISO-VG 10, mode de fonctionnement : NC (position zéro fermée). Modèle avec levier manuel type 46.001. Type : 46.001, vanne de siège

Ce texte a été traduit par une machine.
