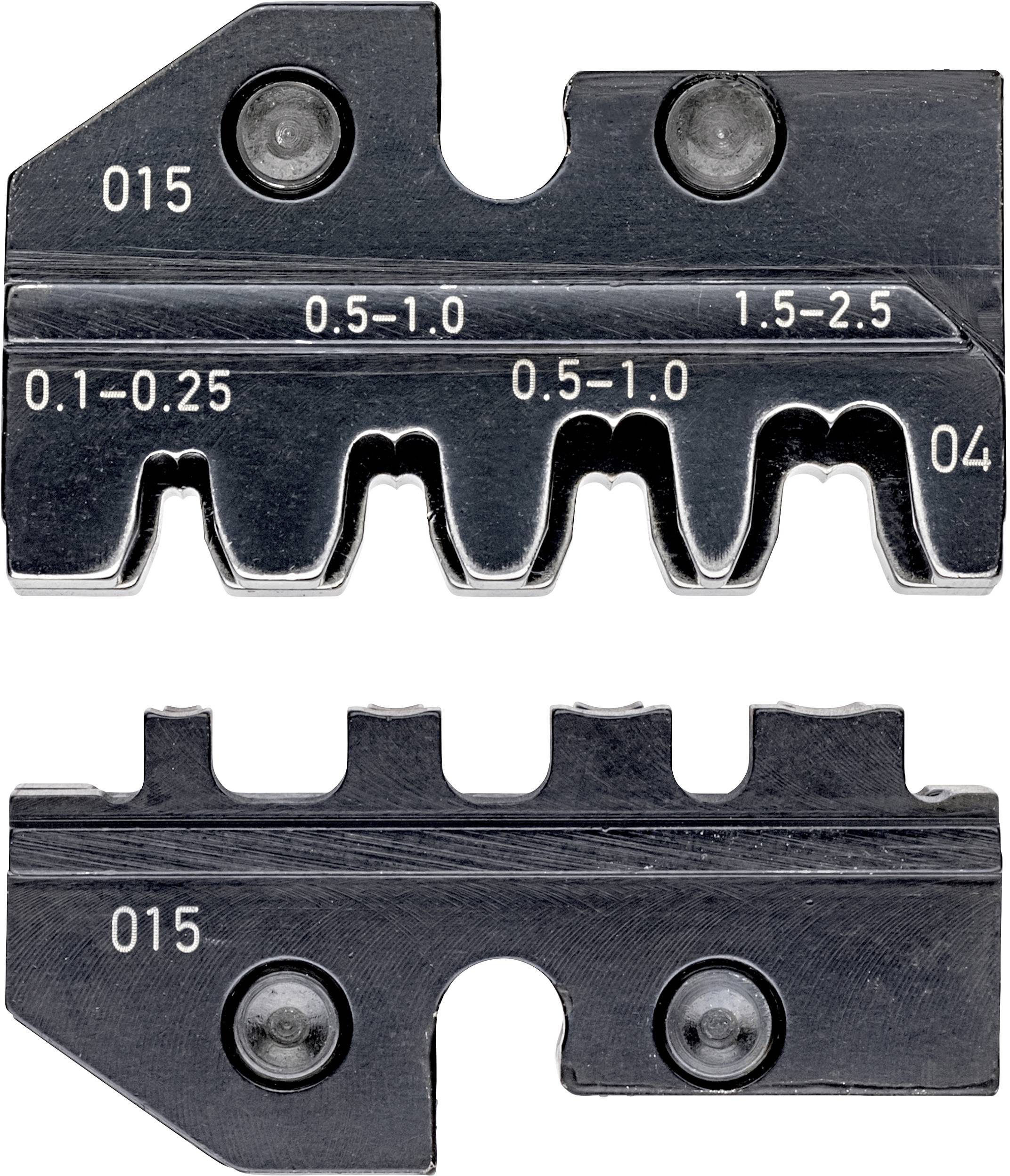

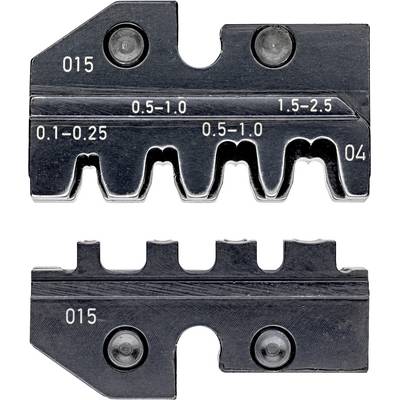

Knipex 97 49 04 Matrice à sertir pour connecteur ouvert, non-isolé Convient pour Largeur du connecteur 2,8/4,8 mm 0.1 à
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Points forts et détails
Profils à sertir
Caractéristiques techniques
- Nid à sertir 1: 0,1 - 0,25 mm² - largeur de connecteur 2,8 mm
- Nid à sertir 2: 0,5 - 1,0mm² - largeur de connecteur 2,8 mm
- Nid à sertir 3: 0,5 - 1,0mm² - largeur de connecteur 4,8 mm
- Nid à sertir 4: 1,5 - 2,5 mm² - largeur de connecteur 4,8 mm
- Type de produit
Matrice à sertir
- Référence fabricant
97 49 04
- Domaine d'application
pour connecteur ouvert, non-isolé
- Convient pour les pinces
Largeur du connecteur 2,8/4,8 mm
- Plage de serrage AWG
13 à 27 AWG
- Plage de serrage (min.)
0.1 mm²
- Zone de pression (max.)
2.5 mm²
- Plage d'écrasement AWG (min.)
27 AWG
- Plage de serrage AWG (max.)
13 AWG
- Poids
42 g
- adapté pour marque
Knipex
- Adapté pour modèle
97 43 200
97 43 E
97 43 E AUS
97 43 E UK
97 43 E US
- Ouverture de serrage
0.1 à 2.5 mm²
- Domaine d'application
Connecteurs ouverts non-isolés (2,8 + 4,8 mm)
- Type
97 49 04
Documents et téléchargements
Fiche technique
Fiche technique 823972 Knipex 97 49 04 Matrice à sertir pour connecteur ouvert, non-isolé Convient pour Largeur du connecteur 2,8/4,8 mm 0.1 à
Fiche technique 823972 Knipex 97 49 04 Matrice à sertir pour connecteur ouvert, non-isolé Convient pour Largeur du connecteur 2,8/4,8 mm 0.1 à
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 823972 Knipex 97 49 04 Matrice à sertir pour connecteur ouvert, non-isolé Convient pour Largeur du connecteur 2,8/4,8 mm 0.1 à
Description
Usage : connecteur non isolé ouvert (largeur de fiche : 2,8 + 4,8 mm) 0,1 - 2,5 mm²
Avertissement
A utiliser uniquement avec une pince Knipex (articles n° 823 931, 825 494, 825 483, 825 493).
- Ce produit n'est pas autorisé à la vente aux États-Unis.
