Name: Laserfuchs Laser en croix croix 0.75 mW
Brand: Laserfuchs
SKU: 2987516
Availability: OutOfStock

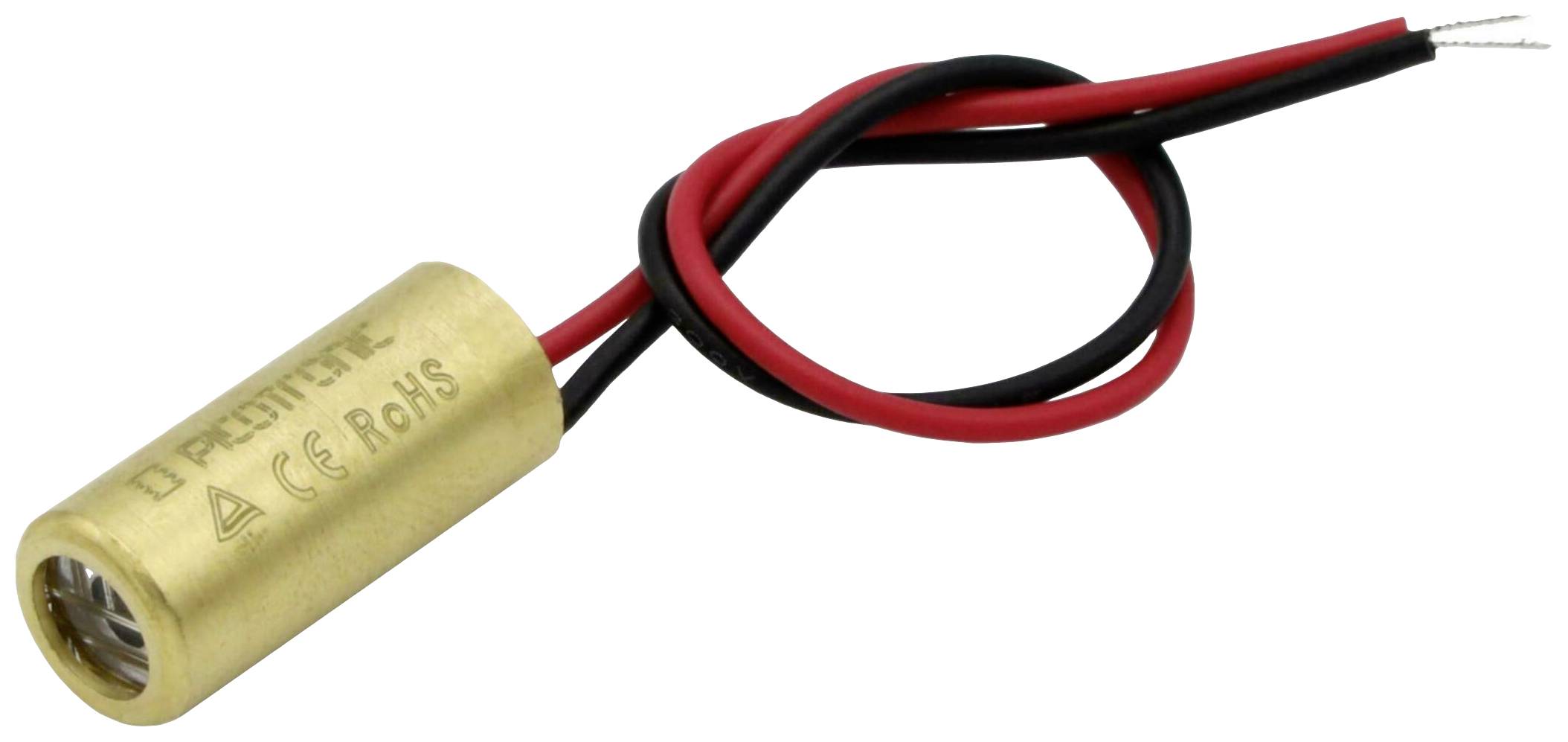

Un petit module de diode laser cylindrique avec des câbles rouges et noirs, adapté aux applications optiques simples ou aux projets DIY.

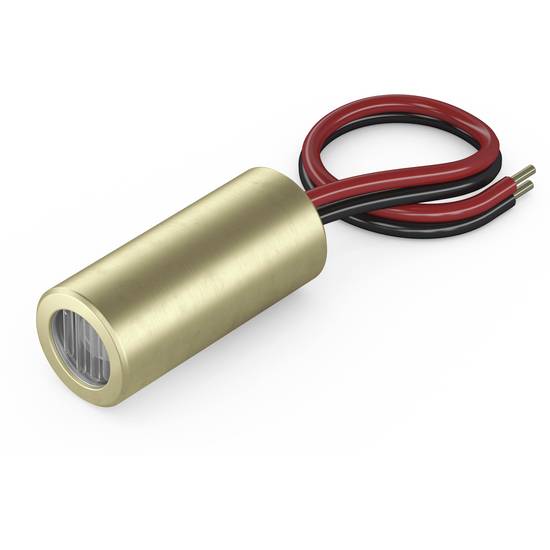

Un laser cylindrique en or avec deux câbles isolés, l'un rouge et l'autre noir, connectés à l'extrémité du boîtier.

Diagramme circulaire des tests fonctionnels : 6 % tests système, 35 % tests unitaires, 30 % tests d'intégration, 15 % tests d'interfaces, 14 % autres tests.

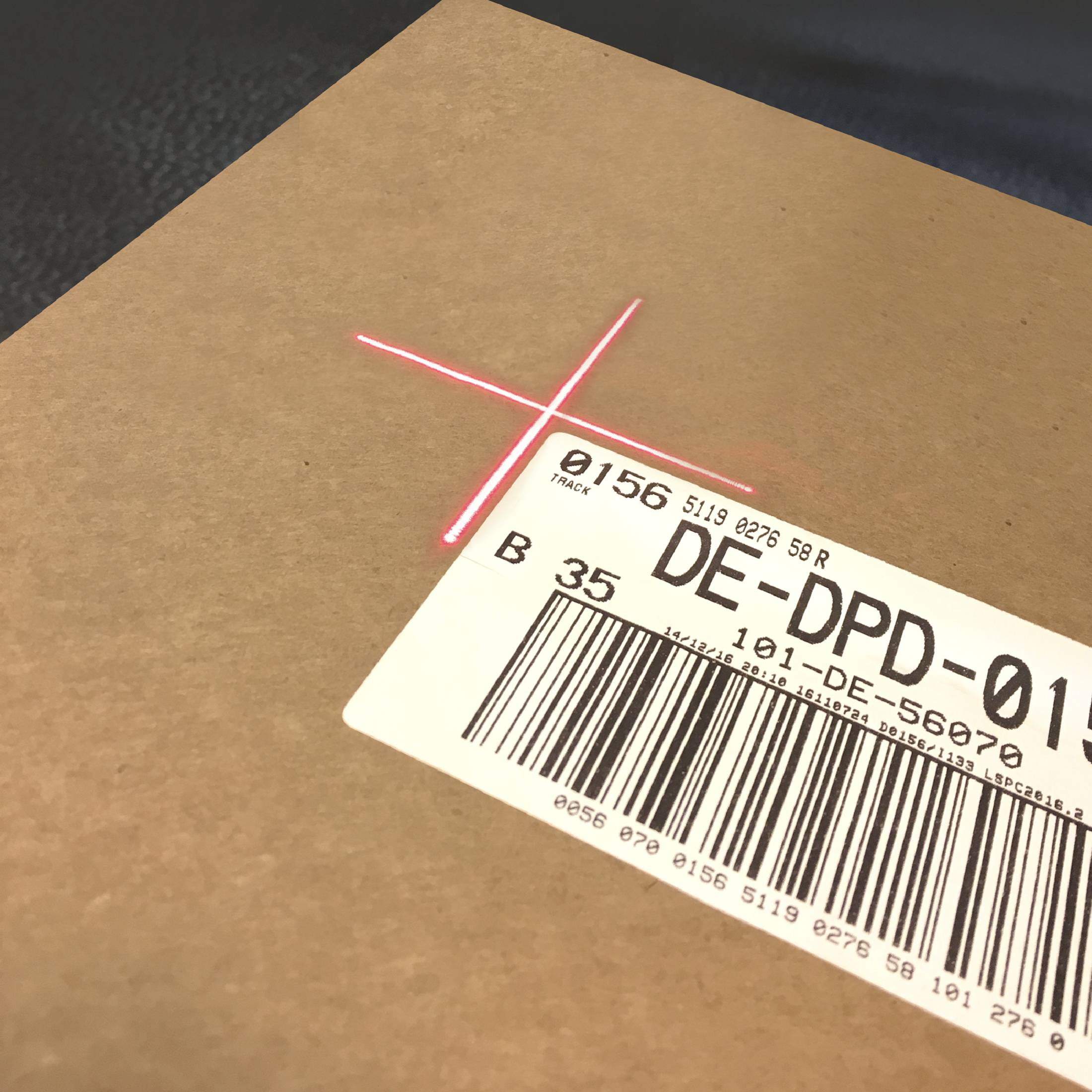

Un carton avec un code-barres et l'inscription 'DE-DPD-0156'. Un laser rouge pointe sur le code-barres.

Dessin technique d'un cercle avec deux diamètres. Le diamètre extérieur est de 9 mm, le diamètre intérieur est de 6 mm.

Schéma d'un composant électrique avec un corps cylindrique de 20 mm de long et 9 mm de diamètre. Trois câbles en sortent.

Illustration d'un capteur cylindrique avec deux câbles sortants, représenté comme un dessin technique.

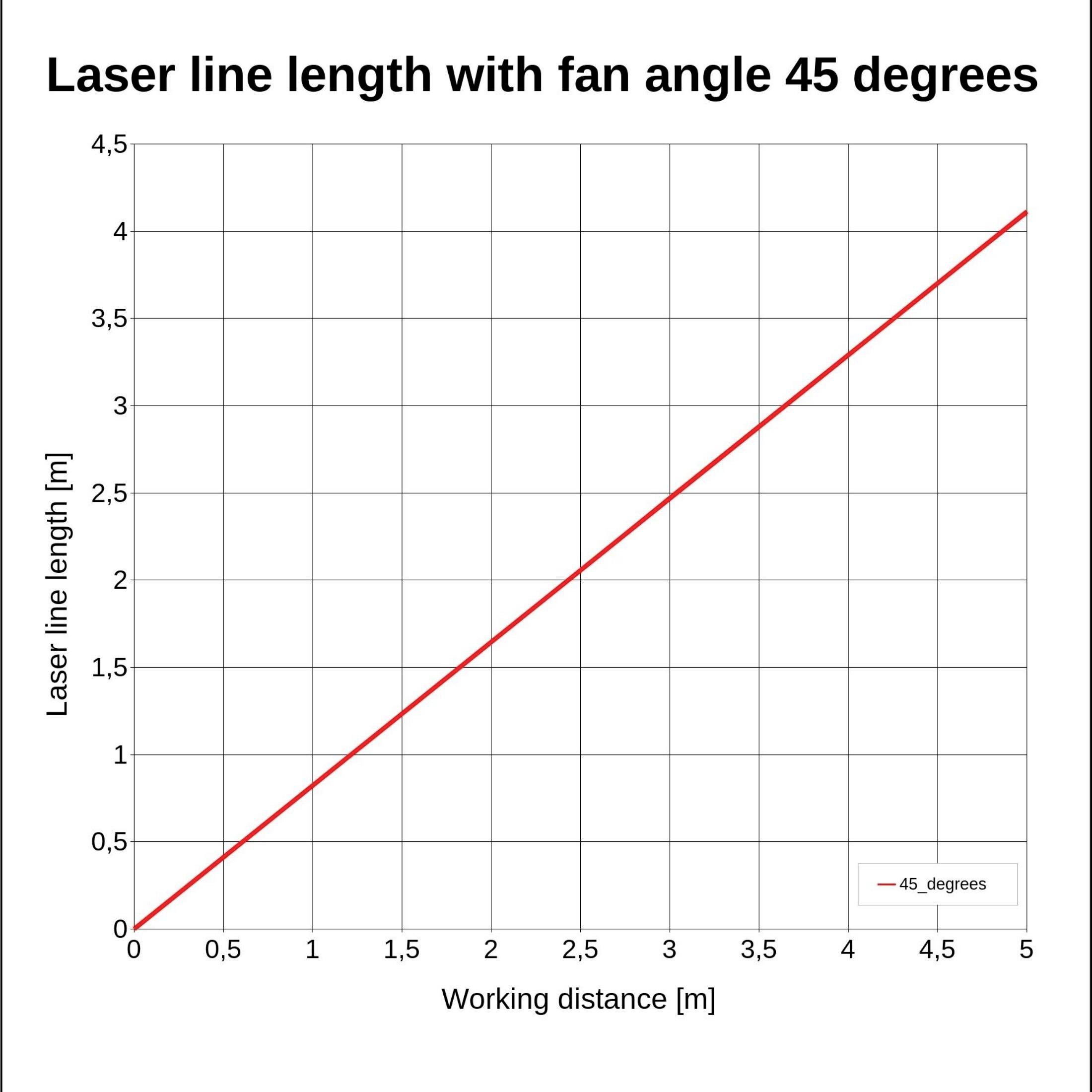

Graphique montrant 'Longueur de ligne laser avec un angle de ventilation de 45 degrés'. Axe Y : Longueur du laser [m], Axe X : Distance de travail [m]. Augmentation linéaire.

1/8

Type de produit

Laser en croix

Caractéristique de rayonnement

croix

Longueur d’onde

650 nm

Puissance

0.75 mW

Diamètre

6 mm

Livraison avant le mer. 7 octobre

58 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (28,33 € / unité(s))

28,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser croisé, rouge, 650 nm, 1 mW, 45°, laser classe 1, mise au point 0,1 m, 3-12V DC, 9 x 20 mm

Classe de laser: 1
Caractéristique de rayonnement: croix

Nos services :

Caractéristiques techniques

Matériau : laiton
Puissance optique : 0,75 mW
Durée de vie : 3000 h
Température de fonctionnement : -20°C à 40 °C
Température de stockage : -40°C - 80 °C

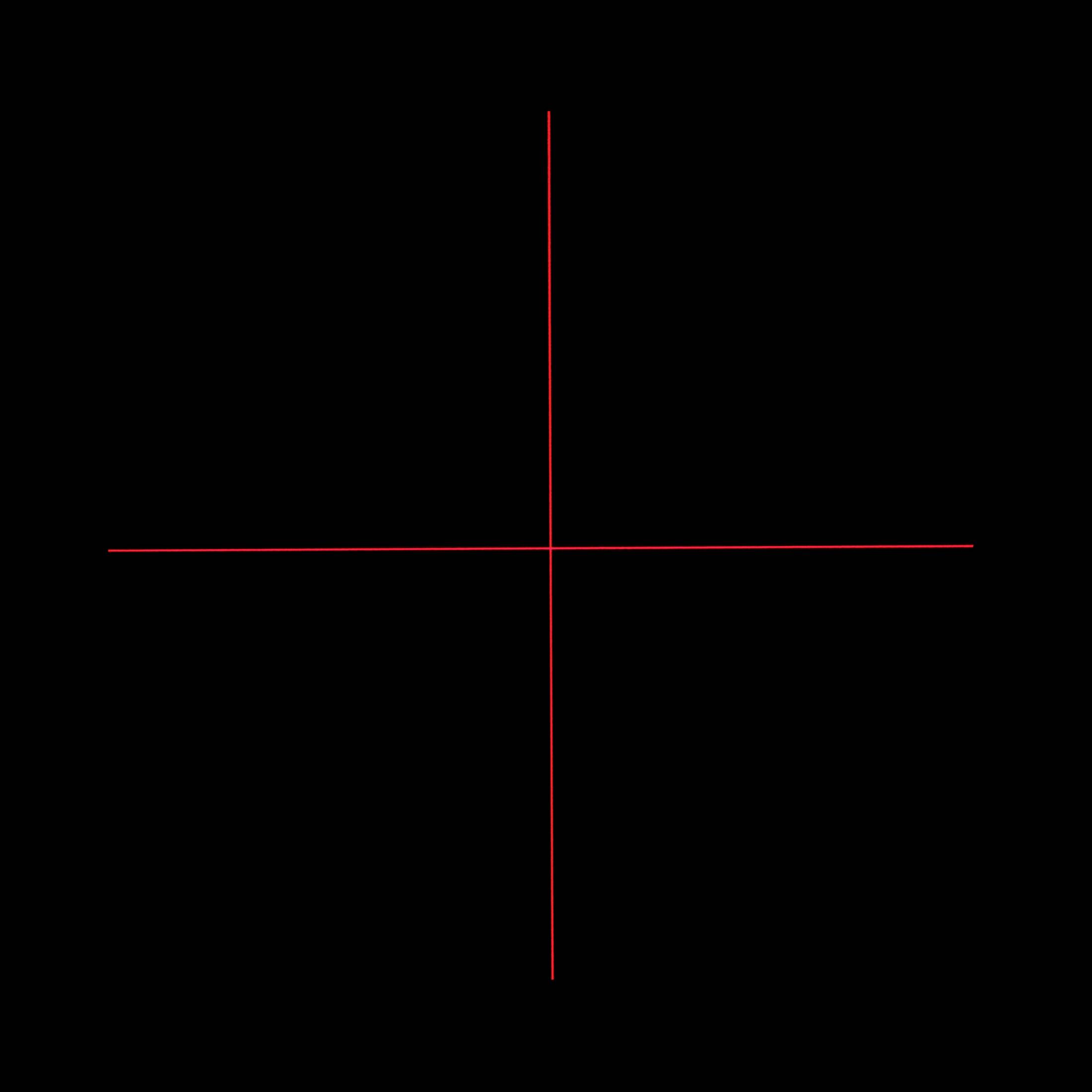

Forme du faisceau : croix
Classe de laser : 1
Divergence : H - 1,0 mrad
Angle d'ouverture de 45 °
Distance de travail : 0.1 m
Optique : lentille acrylique
Technologie laser : diode
Mise au point : fixe (100 mm)
Mise au point : fixe (100 mm)
Couleur du câble GND : noir
Longueur du câble: 100 mm
Type de câble : 26AWG, 0,14mmm²
Diamètre de sortie optique : 6 mm
Lentille de protection : oui
Classe de protection : IP 54

Type de produit: Laser en croix

Caractéristique de rayonnement: croix

Propriété de la mise au point: Mise au point fixe 100 mm

Longueur d’onde: 650 nm

: 0.75 mW

Diamètre: 6 mm

Longueur: 20 mm

Classe de laser: 1

Angle d'ouverture: 45°

Divergence du faisceau: 1.0 mrad

Distance de travail: 0.1 m

Tension de fonctionnement: 3 V/DC

Courant de service: 15 mA

Matériau: laiton

Dim.: (Ø x L) 6 mm x 20 mm

Poids: 5.5 g

Conforme à la norme RoHS: oui

Largeur: 9 mm

Température max.: 40 °C

Température min.: -20 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987516 Laserfuchs Laser en croix croix 0.75 mW

Information

Information 2987516 Laserfuchs Laser en croix croix 0.75 mW

Déclaration de conformité

Déclaration de conformité 2987516 Laserfuchs Laser en croix croix 0.75 mW

Modèle

Laser croisé, rouge, 650 nm, 1 mW, 45°, laser classe 1, mise au point 0,1 m, 3-12V DC, 9 x 20 mm
Le type LFC650-1-12(9x20)45-F100-C100 est un laser pour la projection d'une croix laser rouge de 650 nm. Le laser a une forme très compacte (9 x 20 mm). La durée de vie du module laser est supérieure à 3 000 heures. L'angle d'ouverture de 45° génère une croix laser de 0,08m de longueur à une distance de 0,1 M. La consommation de courant est très faible avec environ 15 ma, c'est pourquoi 2 piles peuvent être utilisées sans problème pour l'alimentation et le module laser peut être utilisé de manière mobile. Vous pouvez par exemple utiliser notre pack de piles avec 2 piles 1,5 V (AA). Ce laser croisé est utilisé par ex. pour les appareils de nivellement, les systèmes de marquage laser et le positionnement précis des objets. Les domaines d'utilisation typiques sont les applications à faible coût. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : croix, épaisseur de ligne 1mm@0.1m;
Puissance optique : 1mW (classe laser 1) ; mise au point : 0,1 m
Forme compacte : 9x20 mm ; angle d'ouverture : 45° ; déviation de l'axe : jusqu'à 3,0°
L'angle d'ouverture (45°) produit, à une distance de travail de 0,1 m, une longueur de ligne laser de 0,08m.
Pour les applications telles que les balances à eau laser, les systèmes de marquage laser, la robotique et la zone d'exposition. Alimentation 3 V à 12 V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre pack de piles Picotronic 3V.
Ce texte a été traduit par une machine.
