Name: Laserfuchs Laser en croix croix 3.5 mW
Brand: Laserfuchs
SKU: 2987455
Availability: OutOfStock

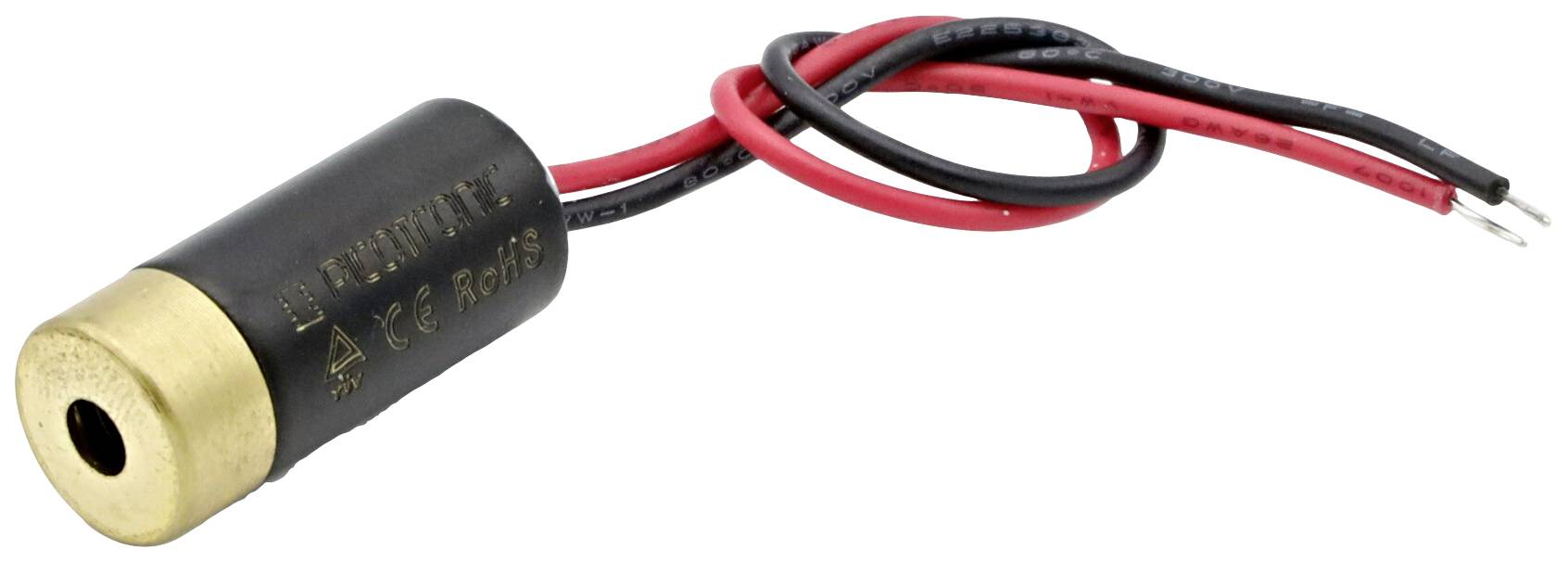

Un petit module de diode laser cylindrique avec des câbles et un boîtier métallique avant, utilisé dans des applications de précision.

Un colis marron avec un code-barres scanné et une étiquette d'expédition, portant la mention 'DE-DPD-0156'. Une croix de scan rouge est visible.

Dessin technique d'un cercle de diamètre 10, avec un cercle plus petit de diamètre 3,6, tous deux alignés centralement.

Dessin technique d'un objet cylindrique, long de 22 mm avec un diamètre de 10 mm. Deux câbles dépassent sur la droite.

Un résistance électrique cylindrique à deux bornes de connexion.

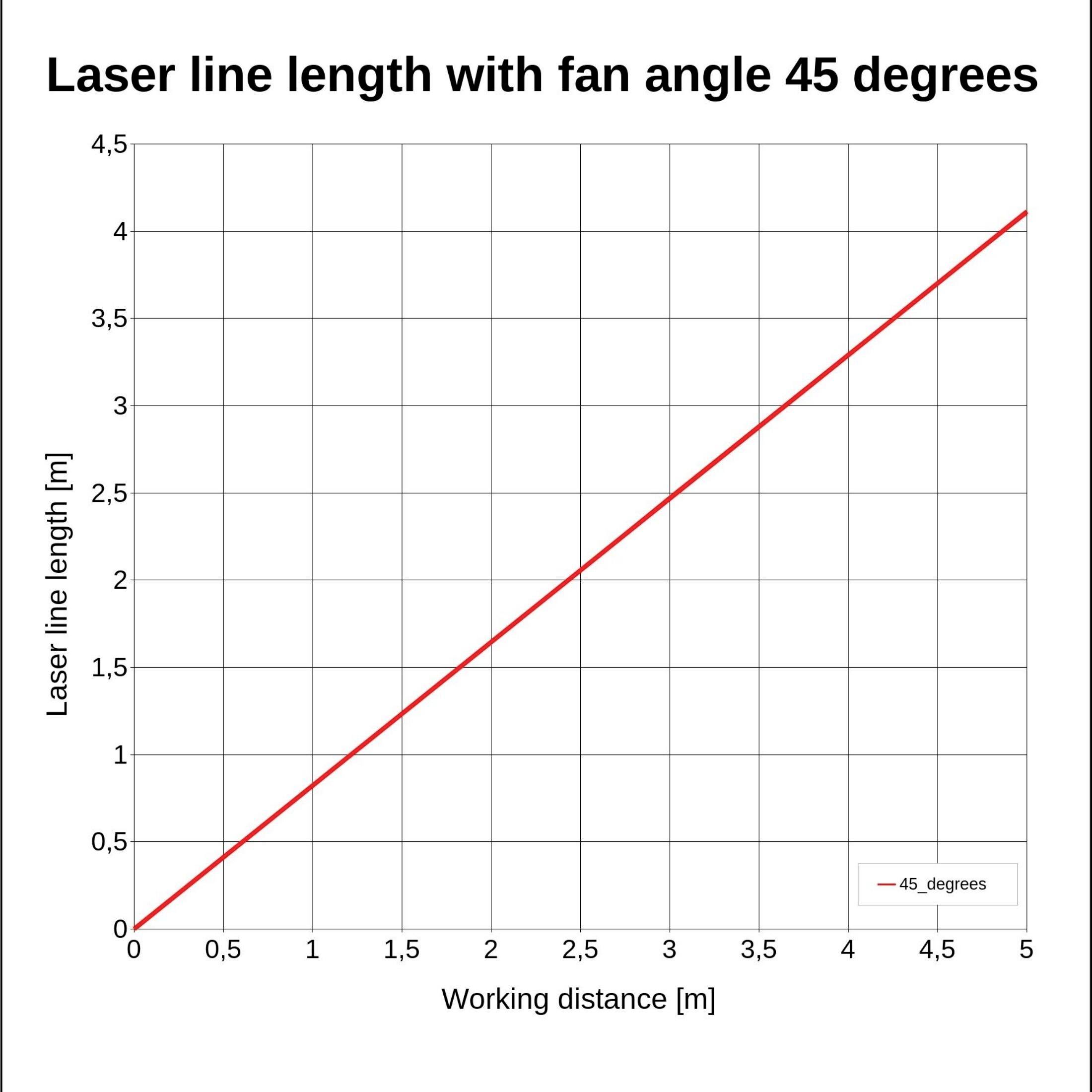

Le diagramme montre la relation entre la distance de travail et la longueur de ligne laser à un angle de ventilateur de 45 degrés. La ligne augmente de manière linéaire.

1/6

Type de produit

Laser en croix

Caractéristique de rayonnement

croix

Longueur d’onde

650 nm

Puissance

3.5 mW

Diamètre

6 mm

Livraison avant le mer. 7 octobre

24 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (31,66 € / unité(s))

31,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser croisé, rouge, 650 nm, 5 mW, 45°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm

Classe de laser: 1
Caractéristique de rayonnement: croix

Nos services :

Caractéristiques techniques

Matériau : laiton
Puissance optique : 3,5 mW
Durée de vie : 3000 h
Température de fonctionnement : -20°C à 40 °C
Température de stockage : -40°C - 80 °C
Forme du faisceau : croix
Classe de laser : 1
Divergence : H - 1,0 mrad
Angle d'ouverture de 45 °
Distance de travail : 1 m
Optique : lentille acrylique
Technologie laser : diode
Mise au point : fixe (1000 mm)
Potentiel du boîtier : VDD(+)
Potentiel du boîtier : VDD(+) Focus : fixe (1000 mm)
Couleur du câble GND : noir
Longueur du câble: 100 mm
Type de câble : 26AWG, 0,14mmm²
Diamètre de sortie optique : 6 mm

Type de produit: Laser en croix

Caractéristique de rayonnement: croix

Propriété de la mise au point: Mise au point fixe 1000 mm

Longueur d’onde: 650 nm

: 3.5 mW

Diamètre: 6 mm

Longueur: 22 mm

Classe de laser: 1

Angle d'ouverture: 45°

Divergence du faisceau: 1.0 mrad

Distance de travail: 1 m

Tension de fonctionnement: 12 V/DC

Courant de service: 20 mA

Matériau: laiton

Dim.: (Ø x L) 6 mm x 22 mm

Poids: 9 g

Conforme à la norme RoHS: oui

Largeur: 10 mm

Température max.: 40 °C

Température min.: -20 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987455 Laserfuchs Laser en croix croix 3.5 mW

Information

Information 2987455 Laserfuchs Laser en croix croix 3.5 mW

Déclaration de conformité

Déclaration de conformité 2987455 Laserfuchs Laser en croix croix 3.5 mW

Modèle

Laser croisé, rouge, 650 nm, 5 mW, 45°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm
Le type LFC650-5-12(10x22)45 est un laser pour la projection d'une croix laser rouge d'une longueur d'onde de 650 nm. Le laser a une forme très compacte (10 x 22 mm). La durée de vie du module laser est supérieure à 3 000 heures. L'angle d'ouverture de 45° génère une croix laser de 0,8 m de longueur à une distance de 1 M. Comme alimentation électrique, vous pouvez par exemple utiliser notre bloc d'alimentation LFNT-3. Ce laser croisé est utilisé par ex. pour les appareils de nivellement, les systèmes de marquage laser et le positionnement précis des objets. Les domaines d'utilisation typiques sont les applications à faible coût. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : croix, épaisseur de ligne 1,2mm@1m
Puissance optique : laser classe 1 ; mise au point 1 m
Forme compacte : 10 x 22 mm ; angle d'ouverture : 45° ; déviation de l'axe : jusqu'à 3,0°
L'angle d'ouverture (45°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 0,8m.
Pour les applications telles que les balances à eau laser, les systèmes de marquage laser, la robotique et la zone d'exposition. Alimentation électrique 3 V à 12 V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'alimentation Picotronic LFNT-3.
Ce texte a été traduit par une machine.

Description

Modèle

Laser croisé, rouge, 650 nm, 5 mW, 45°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm
Le type LFC650-5-12(10x22)45 est un laser pour la projection d'une croix laser rouge d'une longueur d'onde de 650 nm. Le laser a une forme très compacte (10 x 22 mm). La durée de vie du module laser est supérieure à 3 000 heures. L'angle d'ouverture de 45° génère une croix laser de 0,8 m de longueur à une distance de 1 M. Comme alimentation électrique, vous pouvez par exemple utiliser notre bloc d'alimentation LFNT-3. Ce laser croisé est utilisé par ex. pour les appareils de nivellement, les systèmes de marquage laser et le positionnement précis des objets. Les domaines d'utilisation typiques sont les applications à faible coût. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : croix, épaisseur de ligne 1,2mm@1m
Puissance optique : laser classe 1 ; mise au point 1 m
Forme compacte : 10 x 22 mm ; angle d'ouverture : 45° ; déviation de l'axe : jusqu'à 3,0°
L'angle d'ouverture (45°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 0,8m.
Pour les applications telles que les balances à eau laser, les systèmes de marquage laser, la robotique et la zone d'exposition. Alimentation électrique 3 V à 12 V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'alimentation Picotronic LFNT-3.
