Name: Motrona 7184.5028 Module E/S borne à vis Nombre de sorties numériques: 8 Nombre d'entrées numériques: 1
Brand: Motrona
SKU: 2899371
Availability: InStock

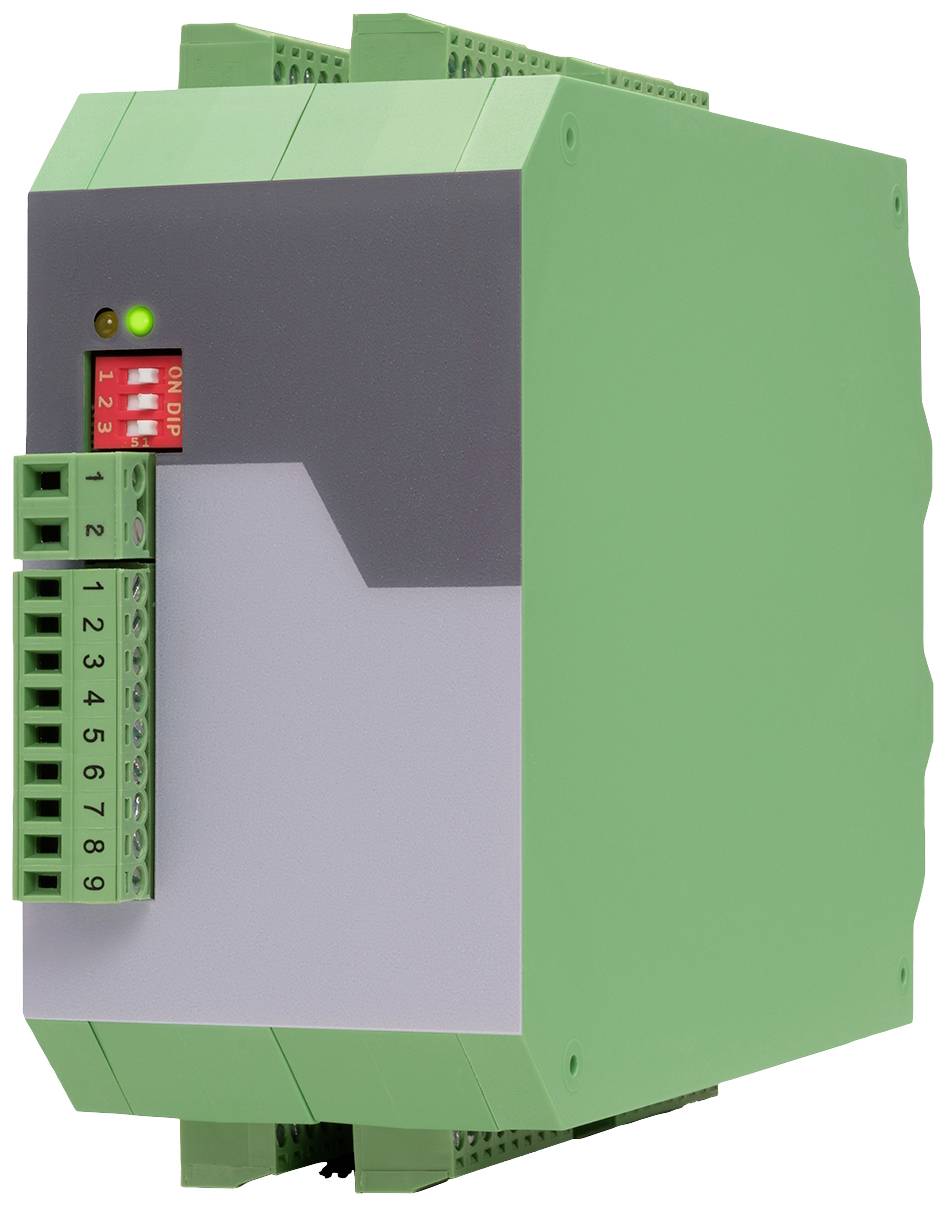

Appareil électronique doté d'un boîtier en plastique vert et gris, équipé de quatre interrupteurs rouges et d'un voyant LED vert en haut à gauche.

Type de produit

Module E/S

Interfaces

borne à vis

Type

7184.5028

Alim.

10 - 30 V V/DC

Hauteur

118 mm

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

1 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (774,17 € / unité(s))

774,17 €

dont 0,06 € d’éco-part

Plus que 1 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Répartiteur/répartiteur à 8 sorties avec séparation de potentiel

1 entrée d'impulsion au format A, B, Z [HTL] oder A, /A, B, /B, Z, /Z [RS422]
Fréquence d'entrée jusqu'à 250 kHz [HTL] ou 1 MHz [RS422 / TTL]
8 niveaux de sortie opposés
Formats correspondant à ceux des signaux d'entrée, mais avec affectation individuelle du niveau de sortie pour chaque sortie
Séparation du potentiel entre les entrées et les sorties

Caractéristiques techniques

Tension d'alimentation tension d'entrée : 10 … 30 VDC
Alimentation électrique circuit de protection : protection contre l'inversion de polarité
Tension d'alimentation ondulation résiduelle : ≤ 10 % à 24 VDC
Alimentation en tension consommation de courant : env. 25 ma, en cas d'alimentation non chargée du transmetteur
Alimentation électrique type de raccordement : bornes à vis, 1,5 mm² / AWG16
Alimentation du transmetteur tension de sortie 1 : 24 VDC (env. 0,8 V plus petite que la tension d'alimentation)
Alimentation du transmetteur courant de sortie : max. 250 ma, (connexion galvanique à l'alimentation de l'appareil)
Alimentation du transmetteur tension de sortie 2 : 5 VDC
Alimentation du transmetteur courant de sortie : max. 500 ma, (connexion galvanique à l'alimentation de l'appareil)
Alimentation du transmetteur circuit de protection : protégé contre les courts-circuits
Type de raccordement : bornes à vis, 1,5 mm², 9 pôles
Alimentation du transmetteur autres possibilités : a) externe via une source séparée b) via la même source qui alimente également le répartiteur (10...30 V)
Niveau de signal d'entrée incrémentale (commutable) :
RS422 / TTL (tension différentielle > 0,5 V) ; différentiel HTL (tension différentielle > 2 V)
HTL (ASYMÉTRIQUE): LOW 0 … 6 V, HIGH 8 … 40 V.
TTL (ASYMÉTRIQUE) : LOW < 0,8 V, HIGH >2,0 V.
Entrée incrémentale voies : asymétrique : A, B, Z ou symétrique : A, /A, B, /B, Z, /Z
Fréquence d'entrée incrémentale : max. 1 MHz pour RS422 / TTL ; max. 500 kHz pour différentiel HTL ; max. 250 kHz pour se TTL / se HTL
Entrée incrémentale type de raccordement : bornes à vis, 1,5 mm² / AWG16
Sorties incrémentaux nombre de sorties : 8
Sortie incrémentale logique de sortie : symétrique (push-pull)
Sorties incrémentaux niveau de signal : 5 … 30 V (pouvant être transmis via le texte correspondant. Borne COM+)
Sorties incrémentées durée de temporisation du signal : env. 160 ns
Sorties incrémentaux courant de sortie : max. 30 ma
Sorties incrémentaux circuit de protection : protégé contre les courts-circuits
Sorties incrémentaux type de raccordement : bornes à vis, 1,5 mm² / AWG16
Séparation de potentiel GT222 / GT224 : séparation de potentiel entre l'entrée et les sorties et tous
Séparation de potentiel GT228 : sorties entre elles.
Éléments d'affichage nombre : 2 LED
Eléments d'affichage fonction : 1 x vert pour la mise en service ; 1 x jaune pour la détection d'erreurs aux entrées A, B, Z
Température ambiante de fonctionnement : -20 °C +60 °C (sans condensation)
Température ambiante de stockage : -30 °C, +75 °C (sans condensation)
Taux de défaillance MTBF en années (fonctionnement continu à 60 °C) : 67,7 A.

Type de produit: Module E/S

Interfaces: borne à vis

Type: 7184.5028

Alim.: 10 - 30 V V/DC

Hauteur: 118 mm

Longueur: 140 mm

Largeur: 54 mm

Nombre d'entrées numériques: 1

Nombre d'entrées numériques: 8

Dim.: (L x l x H) 140 x 54 x 118 mm

Référence fabricant: 7184.5028

Documents et téléchargements

Fiche technique

Fiche technique 2899371 Motrona 7184.5028 Module E/S borne à vis Nombre de sorties numériques: 8 Nombre d'entrées numériques: 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2899371 Motrona 7184.5028 Module E/S borne à vis Nombre de sorties numériques: 8 Nombre d'entrées numériques: 1

Description

Ce répartiteur à 8 impulsions avec séparation de potentiel est un répartiteur très compact, économique et extrêmement polyvalent pour les signaux des transmetteurs incrémentaux et des systèmes de mesure. Il existe une séparation de potentiel entre les circuits d'entrée et de sortie ainsi que les circuits de sortie entre eux. Il n'y a pas de séparation galvanique de l'entrée et de l'alimentation de l'appareil. Cela est avantageux en cas de répartition des impulsions dans des parties de l'installation très éloignées dans l'espace, ainsi que dans des conditions CEM défavorables, de décalage potentiel et de mauvaises conditions de mise à la terre dans de grandes installations.
