Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Groupe de câbles
Belden 8241
Cordial CVI (CVM) 06-37
Draka 0.6L/3.7
Draka 0.6/3.7
RG 59 B/U
Sommer 600-0054
Sommer 600-0051
Nexans HF 75 0,6/3,7 2YCY
Type de produit
Connecteur BNC
Forme
mâle, droit
Impédance
75 Ω
Connexion
à sertir
Fiche technique (PDF)
Points forts et détails
Connecteur BNC rearTWIST®
- Neutrik NBNC75BLP7
- La désignation mâle-femelle est définie en fonction de la forme du conducteur interne.
- Contenu: 1 pc(s)
Caractéristiques techniques
- Groupe de câbles
Belden 8241
Cordial CVI (CVM) 06-37
Draka 0.6L/3.7
Draka 0.6/3.7
RG 59 B/U
Sommer 600-0054
Sommer 600-0051
Nexans HF 75 0,6/3,7 2YCY
- Type de produit
Connecteur BNC
- Forme
mâle, droit
- Impédance
75 Ω
- Connexion
à sertir
- Contenu
1 pc(s)
- Diamètre de câble
6.30 mm
- Référence fabricant
NBNC75BLP7
- Matériau du contact
doré
- Matériau (détails)
Laiton, nickelé avec isolation totale PA6
- Gamme de température
-30 - +40 °C
- Type
NBNC75BLP7
- Type de fermeture
Push-Pull
- Hauteur
1.00 mm
- Largeur
9.00 mm
- Fréquence
0 à 3 GHz
- Poids
15.0000
Documents et téléchargements
Fiche technique
Fiche technique 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Fiche technique 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Information
Information 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Information 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Information 738105 Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)
Description

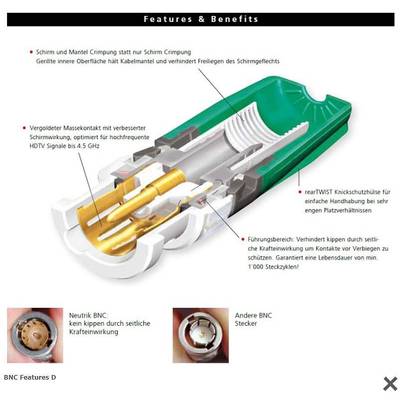

Le connecteur BNC 75 Ω RearTwist® de haute qualité offre d’excellentes performances en termes mécaniques et électriques ainsi qu’en matière d’assemblage. Il est spécialement adapté pour les applications HDTV. Le système de serrage RearTwist® breveté garantit un maniement simple et permet une identification par couleur.
Avertissement
Sertissage: avec la technique Rear-Twist, la broche centrale et le blindage externe sont à sertir.
Aide au montage: La clé de montage correspondante (73 77 44) est nécessaire.
