Name: Panasonic SF4D24 Relais pour circuits imprimés 24 V/DC 6 A 4 NO (T), 4 NF (R) 1 pc(s)
Brand: Panasonic
SKU: 504857
Availability: InStock

Relais électrique bleu avec l'étiquette 'SF4D-DC 24V', puissance nominale 6A 250V AC, fabriqué en Allemagne ; broches situées sur la face inférieure.

Schéma de câblage d'un système électrique avec des points de connexion numérotés et des connexions illustrant différents circuits électriques.

Structure moléculaire avec deux points nodaux centraux auxquels sont connectés différents groupes chimiques présentant des longueurs de liaison spécifiques.

'Représentation d'un réseau grillagé de 18 trous, espacement de 2,54 x 2,54 mm, diamètre des trous de 1,4 mm. Dessin technique de motifs de perçage.'

1/4

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

4 NO (T)

4 NF (R)

Tension de contact (max.)

400 V/DC

400 V/AC

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

139 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (36,66 € / unité(s))

36,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais pour circuits imprimés

Type: SF4D24

Tension nominale de la bobine: 24 V/DC

Tension de fonctionnement (min.): 18 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 1152 Ω

Type de contact: 4 NO (T)
4 NF (R)

Matériau du contact: AgSnO2 + Au

Tension de contact (max.): 400 V/DC
400 V/AC

Courant de commutation (max.): 6 A

Connexion: pin à souder

Température min.: -40 °C

Température max.: +70 °C

Longueur: 53.3 mm

Largeur: 33 mm

Hauteur: 16.5 mm

Dim.: (L x l x H) 53.3 x 33 x 16.5 mm

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 504857 Panasonic SF4D24 Relais pour circuits imprimés 24 V/DC 6 A 4 NO (T), 4 NF (R) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504857 Panasonic SF4D24 Relais pour circuits imprimés 24 V/DC 6 A 4 NO (T), 4 NF (R) 1 pc(s)

Description

Relais de sécurité plats polarisés avec contacts à guidage forcé. Utilisations : techniques de sécurité et d'automatisation, commandes de machines.

Avertissement

Homologations : UL, CSA, SEV, TÜV.

Description

Relais de sécurité plats polarisés avec contacts à guidage forcé. Utilisations : techniques de sécurité et d'automatisation, commandes de machines.

Avertissement

Homologations : UL, CSA, SEV, TÜV.

Quel type de Relais pour C.I., Relais enfichables cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

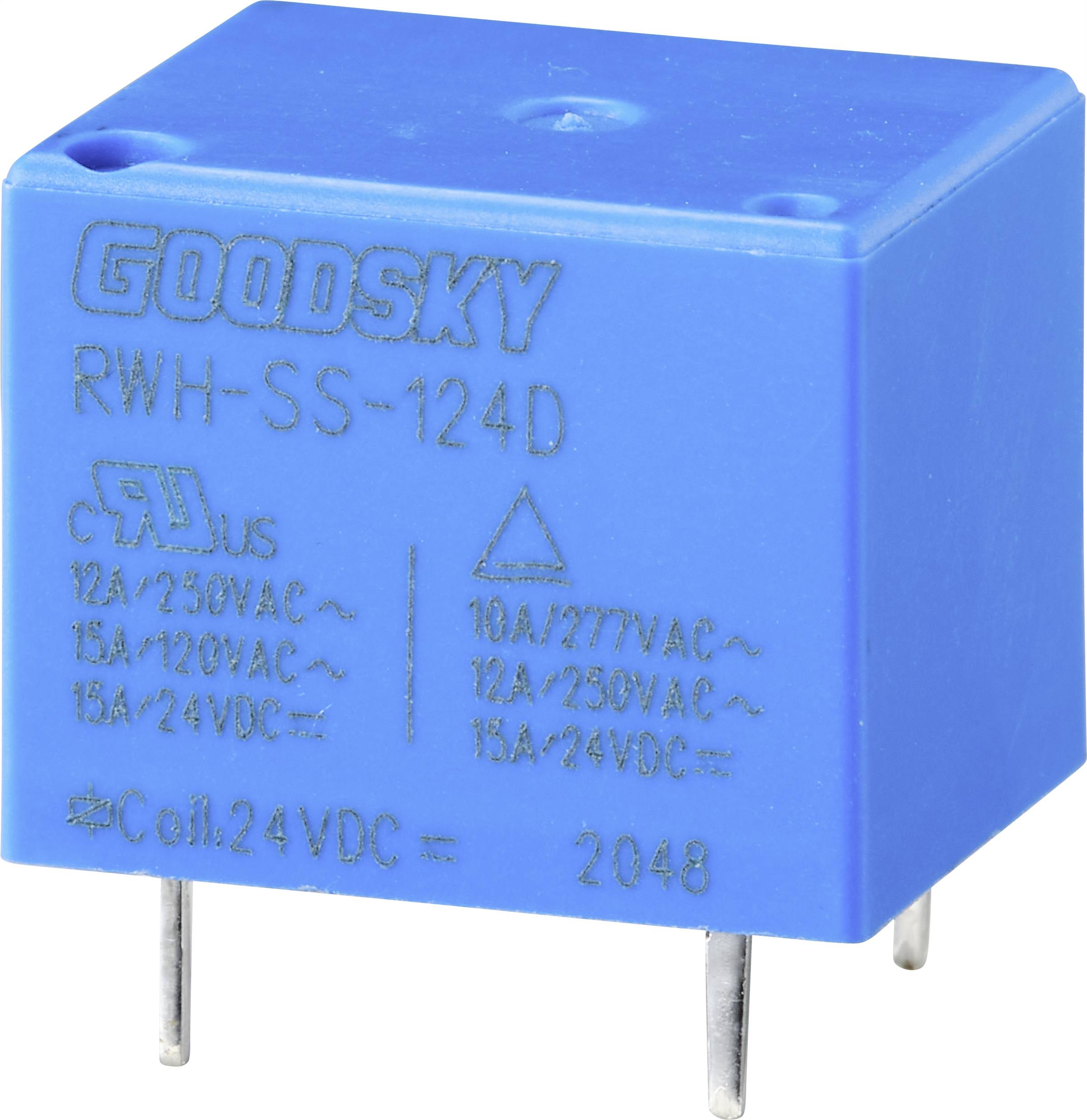

GoodSky RWH-SS-124D Relais pour circuits imprimés 24 V/DC 15 A 1 inverseur (RT) 1 pc(s) Tray

Conrad Electronic

1,66 €^*

Zettler Electronics AZ832-2C-24DE Relais pour circuits imprimés 24 V/DC 3 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

1,91 €^*

Hongfa HF41F/024-ZST Relais pour circuits imprimés 24 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

1,91 €^*

Panasonic ALDP124 Relais pour circuits imprimés 24 V/DC 5 A 1 NO (T) 1 pc(s)

Conrad Electronic

1,91 €^*

Hongfa HF3FA/024-ZTF Relais pour circuits imprimés 24 V/DC 10 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

1,08 €^*

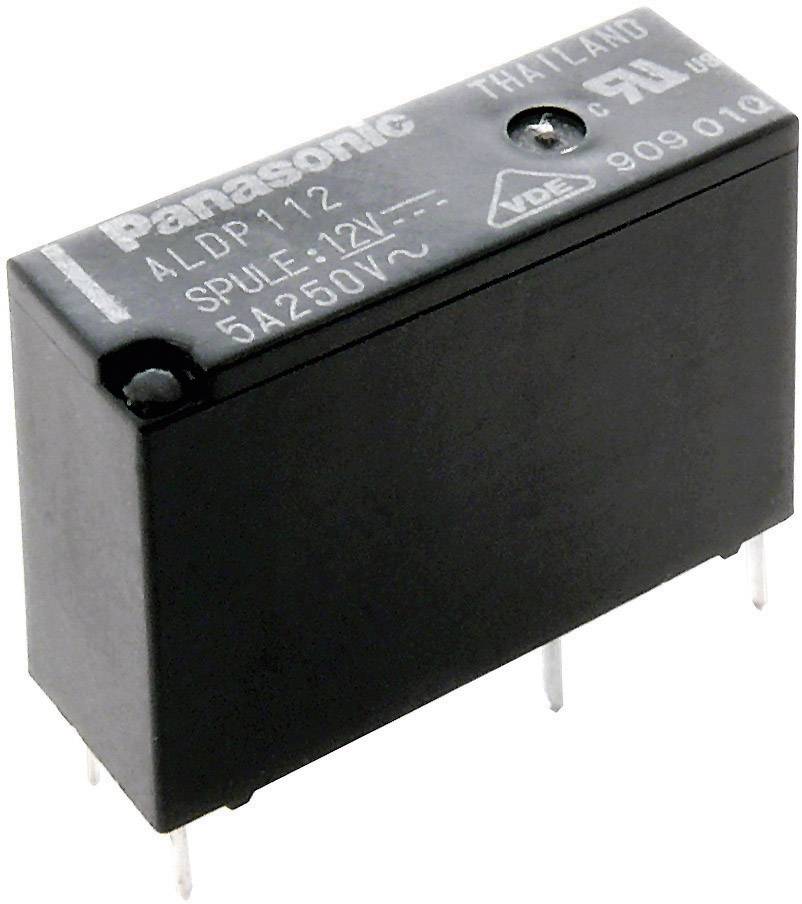

Panasonic ALDP112 Relais pour circuits imprimés 12 V/DC 5 A 1 NO (T) 1 pc(s)
