Name: Panasonic ALDP124 Relais pour circuits imprimés 24 V/DC 5 A 1 NO (T) 1 pc(s)
Brand: Panasonic
SKU: 505385
Availability: InStock

'ALDP112' Relais Panasonic à cinq broches, bobine 12V. Composant rectangulaire noir avec spécifications techniques imprimées.

Dessin technique d'un composant rectangulaire avec des dimensions en millimètres et en pouces. Vue de face et vue latérale, position des contacts.

Dessin technique d'un composant rectangulaire avec quatre trous de perçage. Dimensions : 11,5 x 4,7 cm. Diamètre des perçages : 0,43 cm.

Vue de dessous du schéma de câblage. Montre un symbole de bobine et un diagramme avec 'COM' et 'NO', représentant des connexions électriques.

1/4

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

24 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 NO (T)

Tension de contact (max.)

30 V/DC

277 V/AC

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

185 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (1,91 € / unité(s))

1,91 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de produit: Relais pour circuits imprimés

Type: ALDP124

Tension nominale de la bobine: 24 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 2880 Ω

Type de contact: 1 NO (T)

Matériau du contact: AgNi

Tension de contact (max.): 30 V/DC
277 V/AC

Courant de commutation (max.): 5 A

Puissance de coupure max.: 150 W
1385 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 6 mm

Connexion: pin à souder

Température min.: -40 °C

Température max.: +85 °C

Longueur: 20.5 mm

Largeur: 7.2 mm

Hauteur: 15.3 mm

Dim.: (L x l x H) 20.5 x 7.2 x 15.3 mm

Contenu: 1 pc(s)

Documents et téléchargements

Fiche technique

Fiche technique 505385 Panasonic ALDP124 Relais pour circuits imprimés 24 V/DC 5 A 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 505385 Panasonic ALDP124 Relais pour circuits imprimés 24 V/DC 5 A 1 NO (T) 1 pc(s)

Description

Relais compact puissant (largeur de 7 mm) résistant à une surtension transitoire élevée entre la bobine et les contacts. (plus de 10 kV) Résistance aux chocs élevée. Utilisation : appareils électroménagers, appareils de bureau, techniques industrielles et d'automatisation.

Avertissement

Homologations: VDE, UL, CSA.

Description

Avertissement

Homologations: VDE, UL, CSA.

Quel type de Relais pour C.I., Relais enfichables cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Panasonic ALDP112 Relais pour circuits imprimés 12 V/DC 5 A 1 NO (T) 1 pc(s)

Conrad Electronic

1,91 €^*

Panasonic SF4D24 Relais pour circuits imprimés 24 V/DC 6 A 4 NO (T), 4 NF (R) 1 pc(s)

Conrad Electronic

36,66 €^*

FiC FRC7C-S-DC12V Relais automobile 12 V/DC 25 A 1 inverseur (RT)

Conrad Electronic

4,58 €^*

Hongfa HF105F-1/240AT-1ZST (136) Relais pour circuits imprimés 240 V/AC 20 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

4,16 €^*

Hongfa HF46F-G/024-HS1 Relais pour circuits imprimés 24 V/DC 10 A 1 NO (T) 1 pc(s)

Conrad Electronic

1,49 €^*

Fujitsu FTR-K1CK024W Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

2,33 €^*

Panasonic JW2SN-12V Relais pour circuits imprimés 12 V/DC 5 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

3,99 €^*

Hongfa HF115F-S/012-HSF Relais pour circuits imprimés 12 V/DC 16 A 1 NO (T) 1 pc(s)

Conrad Electronic

4,58 €^*

Hongfa HF105F-1/012DT-1ZST (136) Relais pour circuits imprimés 12 V/DC 20 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

3,58 €^*

Relais pour circuits imprimés TRU COMPONENTS SRD-S-112DM 1464394 12 V/DC 15 A 1 NO (T) 1 pc(s)

Conrad Electronic

2,74 €^*

Finder 36.11.9.012.4011 Relais pour circuits imprimés 12 V/DC 10 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

2,74 €^*

Finder 38.51.0.012.0060 Module relais Tension nominale: 12 V/DC, 12 V/AC Courant de commutation (max.): 6 A 1 inverseur

Conrad Electronic

17,49 €^*

GoodSky RWH-SS-124D Relais pour circuits imprimés 24 V/DC 15 A 1 inverseur (RT) 1 pc(s) Tray

Conrad Electronic

1,66 €^*

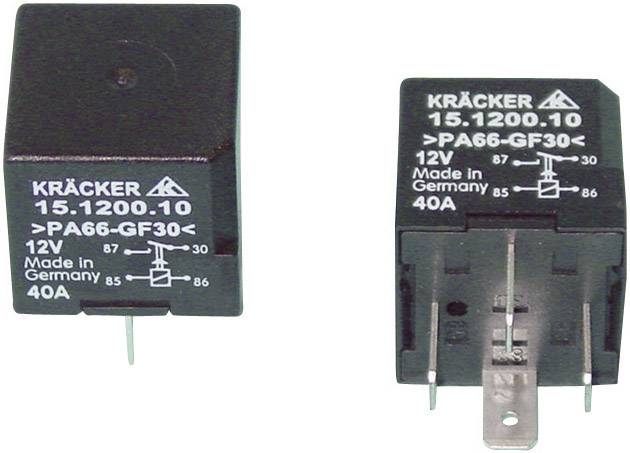

Kräcker 15.1200.10 Relais automobile 12 V/DC 40 A 1 NO (T)

Conrad Electronic

7,08 €^*

Zettler Electronics AZ832-2C-24DE Relais pour circuits imprimés 24 V/DC 3 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

1,91 €^*

HKE 4133-S-DC12V-C-R Relais automobile 12 V/DC 35 A 1 inverseur (RT)

Conrad Electronic

2,74 €^*

Hongfa HF41F/024-ZST Relais pour circuits imprimés 24 V/DC 6 A 1 inverseur (RT) 1 pc(s)

Conrad Electronic

1,91 €^*

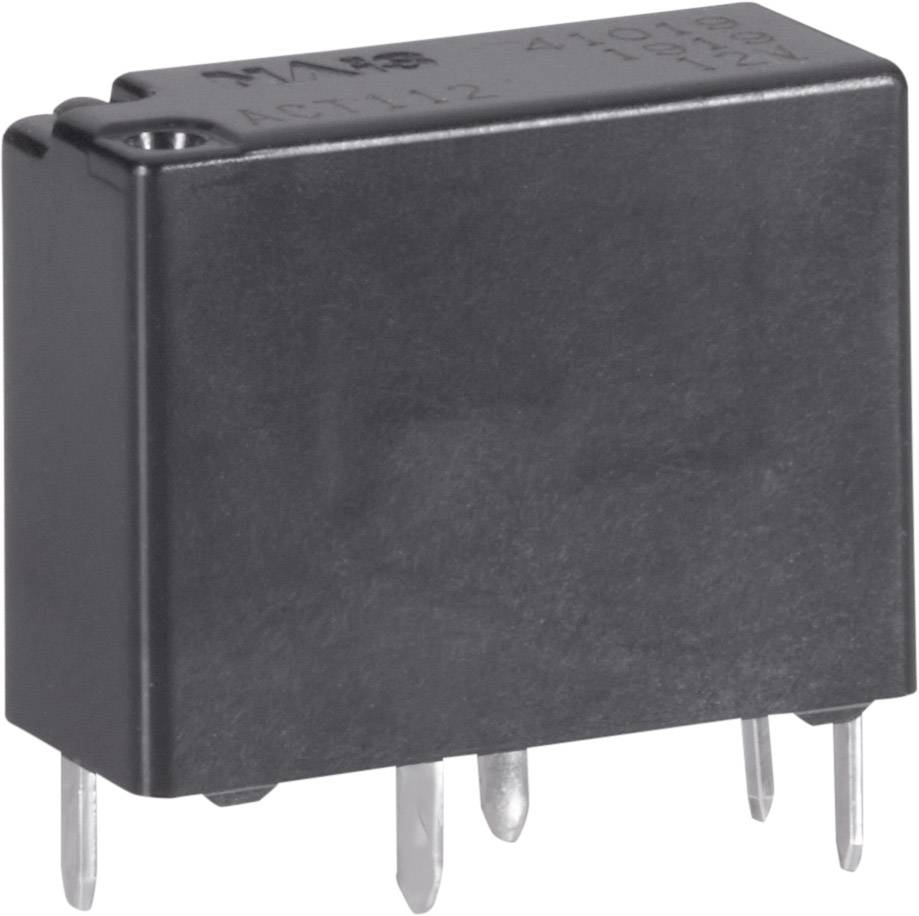

Panasonic ACT112 Relais automobile 12 V/DC 20 A 1 inverseur (RT)
