Fujitsu FTR-K1CK024W Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

EAN :
Ref. fabricant :
Code produit :

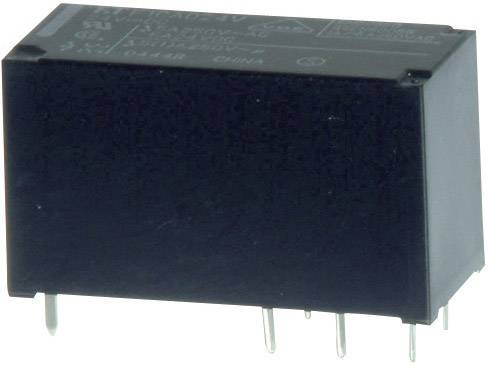

Un relais électrique noir avec plusieurs bornes à sa base.
Dessin technique de composants rectangulaires avec dimensions et espacements des trous en millimètres. Indications de cotes détaillées et lignes de cotation.
Dessin technique d'une grille de perçage rectangulaire à six points. Dimensions : 20,3 unités de largeur, 2,54 et 2,65 unités de hauteur.
1/3
Photo non contractuelle
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
24 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 inverseur (RT)
Tension de contact (max.)
300 V/DC
440 V/AC
Fiche technique (PDF)
Livraison avant le mar. 27 octobre
1307 pièce(s)
Vente et expédition :
Conrad ElectronicCGV
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
2,33 €
10
8% = 1,80 €
2,15 €
25
11% = 6,25 €
2,08 €
50
13% = 15,00 €
2,03 €
100
15% = 35,00 €
1,98 €
250
17% = 100,00 €
1,93 €
Les remises sur volume varient selon les vendeurs
Nombre
Total (2,33 € / unité(s))
2,33 €
Livraison intracommunautaire (exonérée de TVA) HT
hors 8,99 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance FTR-K1

Nos services :

  • Un panneau triangulaire avec les lettres 'D', 'V', 'E'.
  • Un design circulaire abstrait en noir et blanc, composé de formes géométriques, avec un segment noir dans la partie supérieure droite du cercle.
  • Un logo stylisé avec des lettres et un petit cercle. L'arrière-plan est blanc, la forme représentée est noire.

Caractéristiques techniques

Type de produit

Relais pour circuits imprimés

Type

FTR-K1CK024W

Tension nominale de la bobine

24 V/DC

Tension de fonctionnement (min.)

16.8 V/DC

Tension de fonctionnement (max.)

60 V/DC

Type de commande

monostable, 1 bobine

Résistance (bobine)

1440 Ω

Type de contact

1 inverseur (RT)

Matériau du contact

AgSnO2

Tension de contact (max.)

300 V/DC

440 V/AC

Courant de commutation (max.)

16 A

Puissance de coupure max.

384 W

4000 VA

Connexion

pin à souder

Durée de vie électrique

30 x 103 cycles de commutation

Durée de vie mécanique

20 x 106 cycles de commutation

Température min.

-40 °C

Température max.

+85 °C

Longueur

29 mm

Largeur

12.7 mm

Hauteur

15.7 mm

Dim.

(L x l x H) 29 x 12.7 x 15.7 mm

Contenu

1 pc(s)

Conforme à la norme RoHS

oui

Documents et téléchargements

Fiche technique

Fiche technique 504389 Fujitsu FTR-K1CK024W Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504389 Fujitsu FTR-K1CK024W Relais pour circuits imprimés 24 V/DC 16 A 1 inverseur (RT) 1 pc(s)

Description

Relais de puissance miniature 16 A pour circuits imprimés. Hauteur de 15.7 mm. Résistance d'isolement bobine/contact 5 kV/10 mm.
