Name: PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ
Brand: PCE Instruments
SKU: 3324685
Availability: InStock

Instrument de test électrique portable dans un boîtier robuste, avec des sondes rouges et vertes connectées et deux câbles de test détachés à l'avant.

Panneau frontal d'un testeur d'isolation PCE IT 150 avec affichage, boutons de gamme de tension et commandes de test pour mesurer l'isolation électrique.

Sonde de test électrique isolée orange avec pointe métallique pointue sur fond blanc.

Fer à souder noir avec pointe métallique pointue et cordon d'alimentation attaché sur fond blanc

Connecteur de câble à verrouillage à rotation en plastique vert affiché sur un fond blanc.

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ-5

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ-6

1/7

Fiche technique (PDF)

Livraison avant le lun. 5 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (1 699,17 € / unité(s))

1 699,17 €

dont 1,00 € d’éco-part

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-IT 150

Appareil de test d'isolement 15 kV
Résistance d'isolement jusqu'à 30 TΩ
Index de polarisation PI
Rapport d'absorption diélectrique DAR
4 touches pour la tension d'essai
Mémoire pour 200 valeurs de mesure
Logiciel inclus
Batterie Li-Ion
Date et heure de l'affichage
Test Timer
Tension d'essai réglable
Alarme en cas de tension externe
Arrêt automatique

Caractéristiques techniques

Tension continue DC
Plage de mesure 30 V ... 600 V
Résolution 1 V
Précision ±(2.0% v.MW. +3 digits)
Tension alternative AC
Plage de mesure 30 V ... 600 V
Résolution 1 V
Précision ±(2.0% v.MW. +3 digits)
Résistance d'isolation
Plage de mesure 0 GΩ ... 1 GΩ
Résolution 0,001 GΩ
Précision ±(5% v.mw.+5 chiffres),
Résistance d'isolation
Plage de mesure 1 GΩ ... 10 GΩ
Résolution : 0,01 GΩ
Précision ±(5% v.mw.+5 digits)
Résistance d'isolation
Plage de mesure 10 GΩ ... 100 GΩ
Résolution 0,1 GΩ
Précision ±(5% v.mw.+5 digits)
Résistance d'isolation
Plage de mesure 100 GΩ ... 1 TΩ
Définition 1 GΩ
Précision ±(5% v.mw.+5 digits)
Résistance d'isolation
Plage de mesure 1 TΩ ... 10 TΩ
Résolution 10 GΩ
Précision ± 20%
Résistance d'isolation
Plage de mesure 10 TΩ ... 30 TΩ
Résolution 100 GΩ
Précision ± 20%
Caractéristiques techniques générales
FONCTIONS DE MESURE HOLD, PI, DAR
Type d'écran : LCD
Mémoire de stockage interne
Capacité de stockage 200 mesures
Interface : RS232
Arrêt automatique 5 min
Arrêt automatique désactivable non
Tension de contrôle 500 V
15 kV
Norme de sécurité CAT IV 600 V.
Langue de menu Anglais (US)
Classe de protection (appareil) IP66
Classe de protection (informations supplémentaires) uniquement lorsque le couvercle est fermé
Alimentation électrique 100... 240 V | 50/60 Hz
Type de connecteur Euro-prise
Poids : 6362 g
Dimensions (L x l x H) 325 x 430 x 132 mm
Conditions de fonctionnement 0 ... 40 °C, 0 ... 0...80 % HR
Conditions de stockage 0 ... 40 °C, 0 ... 0...80 % HR
Capacité : 5200 mAh

Type de produit: Appareil de mesure de l'isolation

Tension d´essai: 15000 V

Fonction de mesure: tension DC
tension AC
résistance d'isolement

: d'usine (sans certificat)

Interfaces: 1 x RS 232

: IP66

Alim.: 240 V

Dim.: (L x l x H) 325 x 430 x 132 mm

Poids: 6362 g

Type d'affichage: numérique (LCD)

Résistance d'isolement (max.): 30 TΩ

Plage de mesure de tension (max.): 600 V

Plage de mesure de tension (min.): 30 V

Catégorie de mesure: CAT IV

Largeur: 430 mm

Hauteur: 132 mm

Longueur: 325 mm

Documents et téléchargements

Fiche technique

Fiche technique 3324685 PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3324685 PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Description

L'appareil de mesure d'isolement est conçu pour les mesures d'isolement avec une tension d'essai jusqu'à 15 kV. La plage de mesure de 0... 30 TΩ et d'autres fonctions de mesure rendent l'appareil de contrôle polyvalent. Avec 4 touches de sélection rapide pour les tensions d'essai courantes et la possibilité de régler la tension par incréments de 500 V. Tests de diagnostic préconfigurés, y compris (PI), rapport d'absorption diélectrique (DAR) et une fonction de mémoire pour 200 mesures. Ceux-ci peuvent être transmis au logiciel via l'interface, ce qui permet également l'utilisation de l'appareil de mesure d'isolement. De plus, la tension alternée et continue jusqu'à 600 V peut être mesurée avec le mesureur d'isolement. Le mesureur d'isolement est livré dans une valise robuste qui offre une classe de protection IP66 même lorsque le couvercle est fermé.

Au cours de sa durée de vie normale, l'isolation électrique est exposée à diverses charges qui conduisent à sa détérioration. Les causes sont les influences thermiques, mécaniques et chimiques, ainsi que l'humidité. Bien que l’isolation soit conçue pour résister à ces contraintes pendant des années, des contraintes anormales peuvent amplifier le processus de vieillissement sans produit de synthèse et réduire considérablement la durée de vie. Par conséquent, il est conseillé de vérifier régulièrement si un processus de vieillissement accéléré a lieu et, le cas échéant, de déterminer si les effets sont réversibles.

Ce texte a été traduit par une machine.

Modèle

Arrêt automatique
Alarme en cas de tension externe

Contenu de la livraison

1 x mesureur d'isolement PCE-IT 150
1 x câble de mesure HV env. 2 m
2 x câbles de mesure d'environ 1 m
1 x câble de transmission de données
1 x logiciel PC sur clé USB
1 x bloc d'alimentation 24 V c.c. / 0,625 A
1x mode d'emploi
1 x certificat d'étalonnage d'usine

Avertissement

Description

Modèle

Arrêt automatique
Alarme en cas de tension externe

Contenu de la livraison

1 x mesureur d'isolement PCE-IT 150
1 x câble de mesure HV env. 2 m
2 x câbles de mesure d'environ 1 m
1 x câble de transmission de données
1 x logiciel PC sur clé USB
1 x bloc d'alimentation 24 V c.c. / 0,625 A
1x mode d'emploi
1 x certificat d'étalonnage d'usine

Avertissement

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Conrad Electronic

1 699,17 €^*

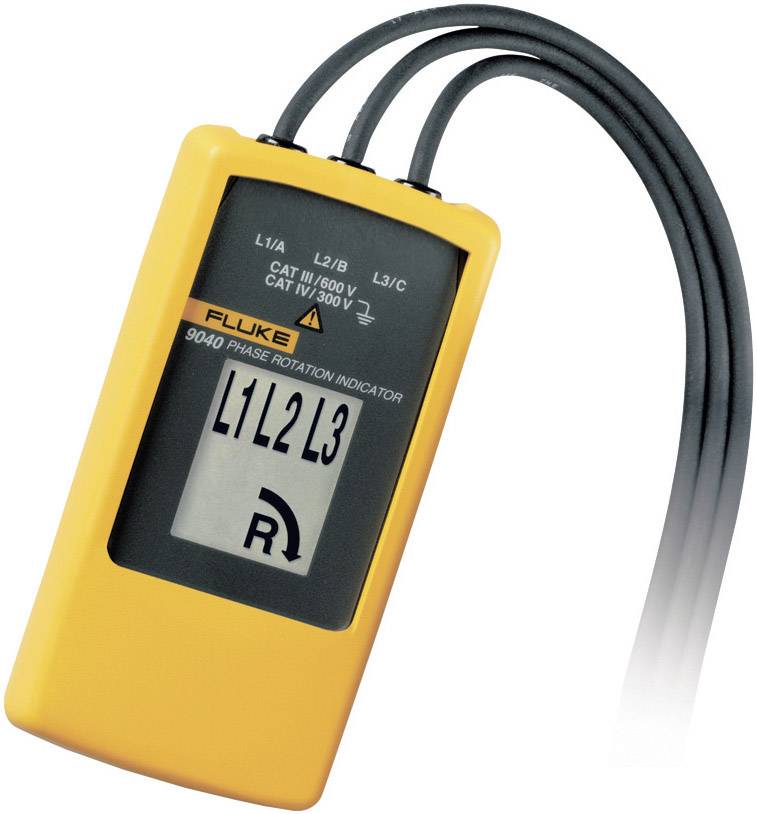

Appareil de mesure du champ rotatif Fluke 9040EUR CAT III 600 V LCD

Conrad Electronic

295,83 €^*

testo 0563 0002 41 Appareil de mesure de température -40 - 150 °C

Conrad Electronic

587,53 €^*

Fluke 301D/EUR Pince ampèremétrique numérique CAT III 300 V Affichage (nombre de points): 6000

Conrad Electronic

158,33 €^*

Prix total:

2 740,86 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Conrad Electronic

1 699,17 €^*

Appareil de mesure du champ rotatif Fluke 9040EUR CAT III 600 V LCD

Conrad Electronic

295,83 €^*

testo 0563 0002 41 Appareil de mesure de température -40 - 150 °C

Conrad Electronic

587,53 €^*

Fluke 301D/EUR Pince ampèremétrique numérique CAT III 300 V Affichage (nombre de points): 6000

Conrad Electronic

158,33 €^*

Prix total:

2 740,86 €^*

Quel type de Testeurs d'isolement cherchez-vous ?

Appareil de mesure d'isolement Fluke

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Extech Extech 380396 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 60 GΩ

Conrad Electronic

845,83 €^*

Megger S1-568/2-EU EXPERT 5kV IRT 2024 PIP Appareil de mesure de l'isolation 250 V, 500 V, 2500 V, 5000 V, 10000 V, 1500

Conrad Electronic

5 632,50 €^*

PCE Instruments PCE-IT 200 Appareil de mesure de l'isolation 15000 V 5.5 GΩ

Conrad Electronic

170,83 €^*

Megger S1-1568/2-EU EXPERT 15kV IRT 2024 PIP Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V, 100

Conrad Electronic

6 045,83 €^*

Gossen Metrawatt METRISO PRIME Appareil de mesure de l'isolation 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 50

Conrad Electronic

1 707,50 €^*

Chauvin Arnoux C.A 6541 Appareil de mesure de l'isolation 50 V, 1000 V 4 TΩ

Conrad Electronic

1 579,17 €^*

Megger MIT525/2-EU ADVANCED 5kV IRT 2024 PIP Appareil de mesure de l'isolation 5000 V, 10000 V, 15000 V 15 TΩ

Conrad Electronic

4 154,17 €^*

Megger MIT1015-EU ESSENTIAL 10kV IRT 2024 PIP Appareil de mesure de l'isolation 5000 V, 10000 V 20 TΩ

Conrad Electronic

4 179,17 €^*

Megger MIT1525/2-EU ADVANCED 15kV IRT 2024 PIP Appareil de mesure de l'isolation 1000 V, 2500 V, 5000 V, 10000 V, 15000

Conrad Electronic

6 012,50 €^*

Kyoritsu KEW-3125B Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V 1 TΩ

Conrad Electronic

940,83 €^*

Chauvin Arnoux C.A 6505 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Conrad Electronic

2 915,83 €^*

PCE Instruments PCE-IT55 Appareil de mesure de l'isolation

Conrad Electronic

204,16 €^*

VOLTCRAFT ET-500 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V 5.0 TΩ

Conrad Electronic

595,83 €^*

VOLTCRAFT ET-100 Appareil de mesure de l'isolation 125 V, 250 V, 500 V, 1000 V 400 MΩ

Conrad Electronic

108,33 €^*

Appareil de mesure de l'isolation VOLTCRAFT ET-200 50 V, 100 V, 250 V, 500 V, 1000 V 20 GΩ

Conrad Electronic

166,66 €^*

Fluke 1587 FC Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 2 GΩ

Conrad Electronic

1 115,37 €^*

Chauvin Arnoux C.A 6545 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Conrad Electronic

3 224,17 €^*

Kyoritsu KEW-3132A Appareil de mesure de l'isolation 250 V, 500 V, 1000 V

Conrad Electronic

265,83 €^*

VOLTCRAFT ET-240 PV Appareil de mesure de l'isolation 125 V, 250 V, 500 V, 1000 V 4000 MΩ

Conrad Electronic

295,83 €^*

VOLTCRAFT ET-400 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V 2.5 TΩ

Conrad Electronic

424,17 €^*

Benning IT 100 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 20 GΩ

Conrad Electronic

349,17 €^*

Chauvin Arnoux C.A 6526 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 200 GΩ

Conrad Electronic

804,17 €^*

Chauvin Arnoux C.A 6011 Set Testeur de continuité 200 Ω

Conrad Electronic

404,17 €^*

Megger MIT320 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V 999 MΩ

Conrad Electronic

879,17 €^*

Chauvin Arnoux C.A 6528 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V 11 GΩ

Conrad Electronic

470,83 €^*

Chauvin Arnoux C.A 6524 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 200 GΩ

Conrad Electronic

645,83 €^*

PCE Instruments PCE-IT 110 Appareil de mesure de l'isolation 1000 V 1000 mΩ

Conrad Electronic

357,50 €^*

Fluke 1507 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 10 GΩ

Conrad Electronic

695,83 €^*

PCE Instruments PCE-IT414 Appareil de mesure de l'isolation

Conrad Electronic

990,83 €^*

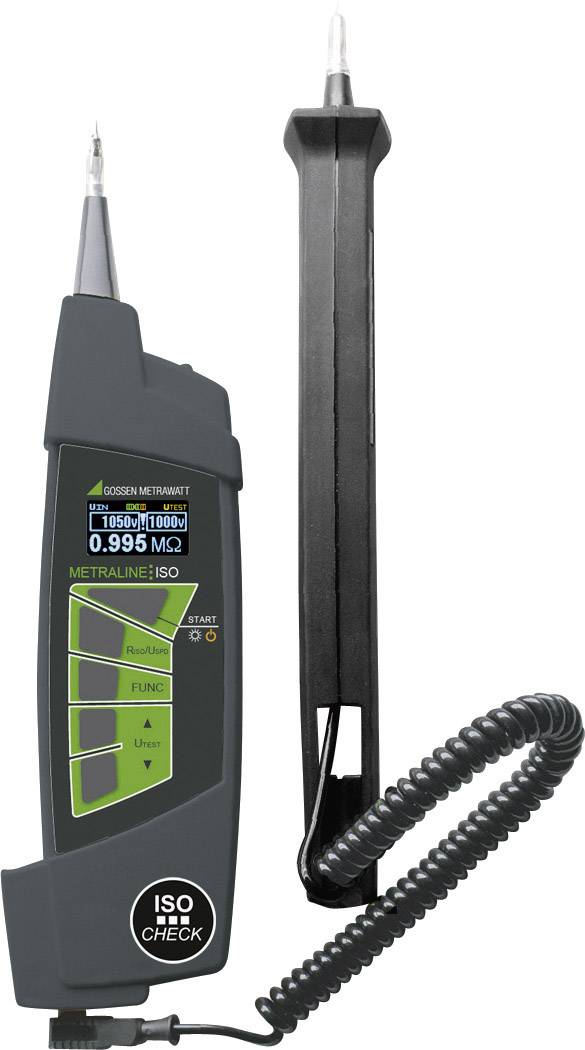

Gossen Metrawatt Metraline ISO CHECK Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 1 GΩ

Conrad Electronic

607,50 €^*

Services sélectionnés pour vous

Points forts et détails

PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-IT 150

Caractéristiques techniques

Documents et téléchargements

Fiche technique

Conseils d'utilisation et de sécurité

Description

Modèle

Contenu de la livraison

Avertissement

Description

Modèle

Contenu de la livraison

Avertissement

Souvent acheté ensemble

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Conrad Electronic

Appareil de mesure du champ rotatif Fluke 9040EUR CAT III 600 V LCD

Conrad Electronic

testo 0563 0002 41 Appareil de mesure de température -40 - 150 °C

Conrad Electronic

Fluke 301D/EUR Pince ampèremétrique numérique CAT III 300 V Affichage (nombre de points): 6000

Conrad Electronic

Souvent acheté ensemble

PCE Instruments PCE-IT 150 Appareil de mesure de l'isolation 15000 V 30 TΩ

Conrad Electronic

Appareil de mesure du champ rotatif Fluke 9040EUR CAT III 600 V LCD

Conrad Electronic

testo 0563 0002 41 Appareil de mesure de température -40 - 150 °C

Conrad Electronic

Fluke 301D/EUR Pince ampèremétrique numérique CAT III 300 V Affichage (nombre de points): 6000

Conrad Electronic

Quel type de Testeurs d'isolement cherchez-vous ?

Autres produits intéressants

Extech Extech 380396 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 60 GΩ

Conrad Electronic

Megger S1-568/2-EU EXPERT 5kV IRT 2024 PIP Appareil de mesure de l'isolation 250 V, 500 V, 2500 V, 5000 V, 10000 V, 1500

Conrad Electronic

PCE Instruments PCE-IT 200 Appareil de mesure de l'isolation 15000 V 5.5 GΩ

Conrad Electronic

Megger S1-1568/2-EU EXPERT 15kV IRT 2024 PIP Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V, 100

Conrad Electronic

Gossen Metrawatt METRISO PRIME Appareil de mesure de l'isolation 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 50

Conrad Electronic

Chauvin Arnoux C.A 6541 Appareil de mesure de l'isolation 50 V, 1000 V 4 TΩ

Conrad Electronic

Megger MIT525/2-EU ADVANCED 5kV IRT 2024 PIP Appareil de mesure de l'isolation 5000 V, 10000 V, 15000 V 15 TΩ

Conrad Electronic

Megger MIT1015-EU ESSENTIAL 10kV IRT 2024 PIP Appareil de mesure de l'isolation 5000 V, 10000 V 20 TΩ

Conrad Electronic

Megger MIT1525/2-EU ADVANCED 15kV IRT 2024 PIP Appareil de mesure de l'isolation 1000 V, 2500 V, 5000 V, 10000 V, 15000

Conrad Electronic

Kyoritsu KEW-3125B Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V 1 TΩ

Conrad Electronic

Chauvin Arnoux C.A 6505 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Conrad Electronic

PCE Instruments PCE-IT55 Appareil de mesure de l'isolation

Conrad Electronic

VOLTCRAFT ET-500 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V, 5000 V 5.0 TΩ

Conrad Electronic

VOLTCRAFT ET-100 Appareil de mesure de l'isolation 125 V, 250 V, 500 V, 1000 V 400 MΩ

Conrad Electronic

Appareil de mesure de l'isolation VOLTCRAFT ET-200 50 V, 100 V, 250 V, 500 V, 1000 V 20 GΩ

Conrad Electronic

Fluke 1587 FC Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 2 GΩ

Conrad Electronic

Chauvin Arnoux C.A 6545 Appareil de mesure de l'isolation 500 V, 1000 V, 2500 V, 5000 V 10 TΩ

Conrad Electronic

Kyoritsu KEW-3132A Appareil de mesure de l'isolation 250 V, 500 V, 1000 V

Conrad Electronic

VOLTCRAFT ET-240 PV Appareil de mesure de l'isolation 125 V, 250 V, 500 V, 1000 V 4000 MΩ

Conrad Electronic

VOLTCRAFT ET-400 Appareil de mesure de l'isolation 250 V, 500 V, 1000 V, 2500 V 2.5 TΩ

Conrad Electronic

Benning IT 100 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 20 GΩ

Conrad Electronic

Chauvin Arnoux C.A 6526 Appareil de mesure de l'isolation 50 V, 100 V, 250 V, 500 V, 1000 V 200 GΩ

Conrad Electronic

Chauvin Arnoux C.A 6011 Set Testeur de continuité 200 Ω
