Photo non contractuelle

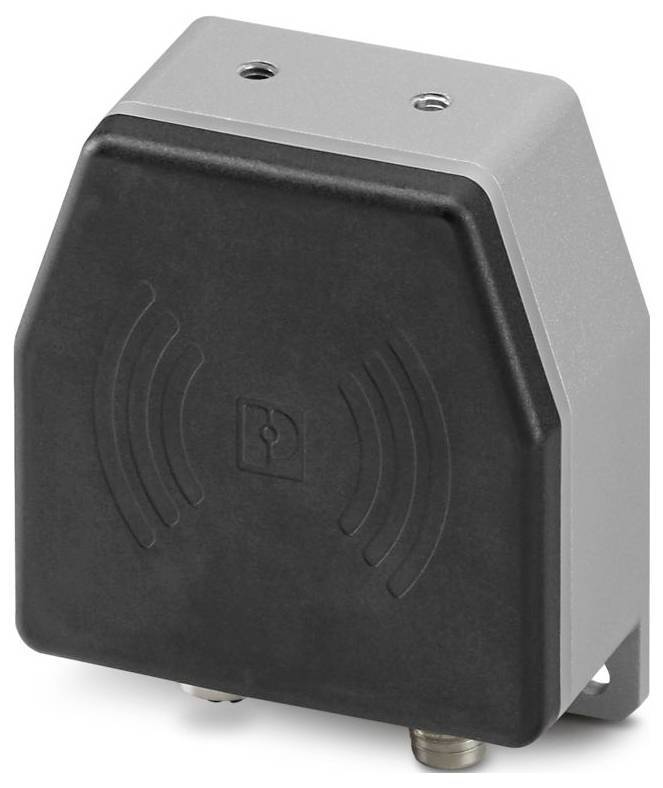

Phoenix Contact 1433041 NEARFI 2000 B Coupleur inductif
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Total (712,50 € / unité(s))
712,50 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Famille de produits : NearFi
- Type de raccordement : connecteur femelle M12, codé D ; raccord rapide push-pull ou raccord vissé
- Largeur : 80 mm
- Hauteur : 86 mm
- Profondeur : 39 mm
- Classe inflammabilité conformément à la norme UL94 : V0
- Conditions ambiantes: Conditions environnementales
- Température ambiante (fonctionnement): -20 °C ... 65 °C (observer le Derating)
- Température ambiante (stockage/transport) : -40 °C ... à 85 °C
- Altitude : 2000 m
- Normes/réglementations: EN 55016-2-3
- Note: RED 2014/53/EU
- Type de montage : montage mural
- Propriétés d'isolement: Propriétés d'isolation
- Catégorie de surtension : II
- Degré de pollution : 2
- Humidité admissible (fonctionnement): 10 % ... 95 %
- Position de montage: indifférente
- Fréquence : 0,15 MHz... 80 MHz (degré de précision de contrôle 3 - asymétrique)
- Vitesse de transmission : 100 Mbit/s
- Puissance de perte maximale à condition nominale : 4,68 W
- Pression atmosphérique (fonctionnement): 80 kPa ... 108 kPa (jusqu'à 2000 m d'altitude)
- Radio : radio
- Longueur de transmission : 100 m (paire torsadée, blindée)
- Plage de tension d'alimentation: 19 V c.c. ... 30 V C.C.
- CE : CE
- Humidité admissible (stockage/transport) : 10 % ... 95 %
- Entrée : ± 0,5 kV (degré de précision 1 - symétrique) ;± 1 kV (degré de précision 2 - asymétrique)
- Sortie : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
- Signal : ± 1 kV (degré de précision de contrôle 2 - asymétrique)
- Consignes de montage : respecter le derating
- Compatibilité électromagnétique: Conformité à la directive CEM 2014/30/UE
- Décharge d'électricité statique: Décharge d'électricité statique
- Décharge de contact: ± 4 kV (degré d'acuité d'essai 2)
- Décharge d'air: ± 8 kV (intensité d'essai 3)
- Note: Classe A, domaine d'application de l'industrie
- Champ RF électromagnétique: Champ RF électromagnétique
- Transitoires rapides (Burst): Transitoires rapides (Burst)
- Influence guidée : influence guidée
- Tension : 10 V ( modulation d'amplitude à 80 % avec 1 kHz)
- Critères : critères
- Critère A : comportement normal dans les limites définies.
- Critère B: Altération temporaire du comportement de fonctionnement, que l’appareil lui-même corrige.
- Circuit de protection : protection en transit, protection contre les polarités
- Émission de dérangement : émission de dérangement
- Protocoles pris en charge : transparent protocole : PROFINET, PROFINET IRT, PROFIsafe, EtherCAT®, Modbus/TCP, Powerlink, TSN,...
- Application : Ethernet
- MTTF: 191 ans ( norme SN 29500, température 25 °C, cycle de travail 21 %);110 ans ( norme SN 29500, température 40 °C, cycle de travail 34,25 %);53 ans ( norme SN 29500, température 40 °C, cycle de travail 100 %)
- Approvisionnement : approvisionnement
- Portée : min. 0 mm ;≤ 100 mm (réglable par commutateur DIP)
- Décalage central: ± 5 mm (pas de distance entre les appareils);± 20 mm (à 100 mm de distance entre les appareils)
- Décalage angulaire : < 25°
- Modules radio raccordables : 1 (coupleur à distance)
- Couleur (boîtier) : noir (RAL 9005)
- Matériau (Enclosure): PBT;Zinc moulé sous pression
- Autres résistances : résistantes aux éclaboussures de soudage ; résistantes au brouillard salin selon IEC 60068-2-11 (96 h dans 5 % de brouillard salin)
- Résistance aux vibrations selon EN 60068-2-6/IEC 60068-2-6: Vibration (fonctionnement): 5g par direction de pièce, 10 Hz ... 150 Hz, amplitude ±0,34 mm
- Choc selon EN 60068-2-27/IEC 60068-2-27: Choc (fonctionnement): 30g, durée de 11 ms, impulsion de choc demi-sinusoïdale, trois chocs, par direction spatiale
- Choc continu selon EN 60068-2-27/IEC 60068-2-27: Choc permanent (fonctionnement): 10g, durée de 16 ms, impulsion de choc demi-sinusoïdale, 1000 chocs, par direction spatiale
- Indice de protection (IP) : IP65/IP66 (déclaration du fabricant)
- Indice de protection (IK) : IK06 (degré de résistance aux chocs)
- Pression atmosphérique (stockage/transport) : 66 kPa... 108 kPa (jusqu'à 3500 m d'altitude)
- Autorisation radio en Europe: Autorisation radio en Europe
- Épaisseur de champ : 10 V/m
- Charge de courant de choc (Surge) : charge de courant de choc (Surge)
- Sans substances perturbant le mouillage de la peinture: VDMA 24364:2018-05
- Consommation de courant typique : 195 mA (à 24 V c.c., à 25 °C)
- Courant de mise en marche : 0,4 A (pour 0,2 ms à 24 V DC, sans coupleur à distance)
- Données : Interface Ethernet, 100Base-T(X) selon IEEE 802.3 : Données : interface Ethernet, 100Base-T(X) selon IEEE 802.3
- Remarque sur le type de connexion : autonégotiation et autocrossing, Fast Startup (FSU, < 500 ms), LFPT;Taux d'erreur de bits typique ≤10-12
- Nombre de canaux : 1
- Moyens de transmission : cuivre
- Inductif : inductif
- Puissance d'émission : < 10 mW (EIRP)
- Temps de retard : ≤ 1 µs (typique)
- Type
NEARFI 2000 B
- Type de produit
Coupleur inductif
- Référence fabricant
1433041
- Dim.
(L x l x H) 39 x 80 x 86 mm
- Largeur
80 mm
- Hauteur
86 mm
- Longueur
39 mm
- Température ambiante max.
65 °C
- Température ambiante min.
-20 °C
- Profondeur
39 mm
IP65
- Hauteur d'encastrement
86 mm
80 mm
86 mm
39 mm
86 mm
DC
Plug-in connection
VRAI
IP65
FAUX
19-30 V
Other
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3588195 Phoenix Contact 1433041 NEARFI 2000 B Coupleur inductif
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3588195 Phoenix Contact 1433041 NEARFI 2000 B Coupleur inductif
Description
Base NearFi, coupleur Ethernet sans contact en temps réel, 100 Mbit/s, portée ≤100 mm, pull push M12, IP65, combinable avec NEARFI 2000 R.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
