Name: Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)
Brand: Phoenix Contact
SKU: 2141036
Availability: OutOfStock

Un appareil électrique gris rectangulaire avec des bornes de connexion série et une plage d'intensité de courant de 1-10 A sur la face avant.

Appareil électronique avec quatre voyants verts à gauche et des connexions numérotées à droite. Étiqueté 'OUT+' et 'CBMC'.

Interrupteur électronique de protection avec voyants LED pour différents canaux. Dimensions de 36 mm de largeur.

Schéma de connexion d'une alimentation avec un répartiteur. Montre le câblage pour les voyants lumineux et les moteurs. Étiquettes : PE, N, L.

'Représentation graphique logarithmique avec axe des X : X In et axe des Y : t/S. Montre une progression en escalier avec des paliers à 1, 2 et 2.'

Le diagramme montre le courant (I) en ampères sur l'axe des ordonnées et la température (T) en degrés Celsius sur l'axe des abscisses. Le courant descend de 40 A à 40°C à 20 A à 60°C.

Dessin technique d'un module électrique avec dimensions : 36 mm de largeur, 90 mm de hauteur, 98 mm de profondeur. Présente les connexions et les ports réseau.

1/7

Photo non contractuelle

Type de produit

Disjoncteur de protection

Modèle

Disjoncteur électronique

Connexion

Push-In

Type de contact

1 NO (T)

Couleur

gris clair

Fiche technique (PDF)

Livraison le jeu. 1 octobre

45 pièce(s)

Vente et expédition :

Automation24 FR CGV

franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur

Nombre

pièce(s)

Total

85,50 €

Livraison intracommunautaire (exonérée de TVA)

9,16 €

Droit de retour de 14 jours inclus

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Notre offre

Conrad Electronic

CGV et Politique de retour

Bientôt disponible

frais de port

145,83 €

Signaler un incident juridique

Caractéristiques techniques

Classe de inflammabilité UL 94 : V-0
Type de montage : rail support : 35 mm
Nombre de pôles: 1.
Indice de protection: III
Forme : module de rail porteur monobloc
Type de fusible : électronique
Tension nominale : 0,5 kV
Tension de fonctionnement : 18 V/DC 30 V DC
Tension de mesure : 24 V DC
Courant nominal EN : max. 40 A DC (IN+)
Elément Fail-Safe : 15 A DC (par canal de sortie)
Degré d'efficacité : 99 %
Courant de repos I0 : type. 33 ma
Puissance dissipée : type. 0,8 W (au ralenti)
Temps d'attente après l'arrêt d'un canal : 5 s (en cas de surcharge/court-circuit)
Température : 24 A DC (à 60 °C)
Type de déclenchement : E (électronique)
Préfusible nécessaire : pas nécessaire, élément de sécurité intégrée
Résistance à la tension : max. 35 V DC (circuit de charge)
Durée d'arrêt du circuit de charge : ≤ 10 ms (>en cas de court-circuit 2,0 x IN)
Section de conducteur rigide : 0,2 mm²... 2,5 mm²
Section de conducteur AWG: 24... 12
Section de conducteur flexible avec Embout de câble avec Gaine plastique : 0,25 mm²... 1,5 mm²
Section de conducteur flexible avec Embout de câble sans manchon en plastique : 0,25 mmm²... 2,5 mm²
TENSION DE FONCTIONNEMENT DC : 0 V DC... 30 V DC
Courant de fonctionnement DC : 100 ma DC

Type de produit: Disjoncteur de protection

Modèle: Disjoncteur électronique

Connexion: Push-In

Type de contact: 1 NO (T)

Couleur: gris clair

Température min.: +60 °C

Température max.: -25 °C

: IP20

Longueur: 98 mm

Largeur: 36 mm

Hauteur: 90 mm

Contenu: 1 pc(s)

Type: CBMC E4 24DC/1-10A NO

Dim.: (L x l x H) 98 x 36 x 90 mm

Tension d'entrée: 24 V/DC

Poids: 0.14

: 40 A

: Other

: 36

: 90 mm

: 98 mm

: 1

: Other

: -25-60 °C

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141036 Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Description

Circuits réglables sans outil via le bouton-poussoir à LED. Détection immédiate de l'état de fonctionnement via les LED d'état en couleurs feux de signalisation.

Ce texte a été traduit par une machine.

Description

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Automation24 FR

85,50 €^*

FESTO Prise femelle 151687 MSSD-EB Nombre de pôles: 3 250 V (max) 1 pc(s)

Conrad Electronic

2,74 €^*

Prix total:

88,24 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Phoenix Contact 2906032 CBMC E4 24DC/1-10A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Automation24 FR

85,50 €^*

FESTO Prise femelle 151687 MSSD-EB Nombre de pôles: 3 250 V (max) 1 pc(s)

Conrad Electronic

2,74 €^*

Prix total:

88,24 €^*

Quel type de Disjoncteurs cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Phoenix Contact 2905744 CBM E8 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

357,50 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532959 250 V/AC 15 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532932 250 V/AC 6 A 1 pc(s)

Conrad Electronic

3,16 €^*

Disjoncteur de protection thermique TRU COMPONENTS 532940 250 V/AC 10 A 1 pc(s)

Conrad Electronic

2,91 €^*

TRU COMPONENTS TC-13401636 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401600 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401640 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401620 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

5,83 €^*

TRU COMPONENTS TC-13401604 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401616 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 15 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401652 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401624 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.75 A 1 pc(s)

Conrad Electronic

4,16 €^*

TRU COMPONENTS TC-13401644 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 20 A 1 pc(s)

Conrad Electronic

4,58 €^*

TRU COMPONENTS TC-13401628 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 4.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401632 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401648 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 3.5 A 1 pc(s)

Conrad Electronic

3,58 €^*

TRU COMPONENTS TC-13401612 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 10 A 1 pc(s)

Conrad Electronic

3,74 €^*

TRU COMPONENTS TC-13401608 Disjoncteur thermique 125 V/AC, 250 V/AC, 32 V/DC, 50 V/DC 5 A 1 pc(s)

Conrad Electronic

3,74 €^*

Schurter 4400.0017 4400.0017 Disjoncteur de protection 1 pc(s)

Conrad Electronic

9,99 €^*

Disjoncteur de protection moteur Schneider Electric GV2ME08 GV2ME08 1 pc(s) Box

Conrad Electronic

76,66 €^*

Phoenix Contact 2905743 CBM E4 24DC/0.5-10A NO-R Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

170,83 €^*

Phoenix Contact 0903029 EC-E1 8A Disjoncteur de protection 1 pc(s)

Conrad Electronic

63,33 €^*

Schneider Electric VW3M3308 Accessoire pour disjoncteur 1 pc(s)

Conrad Electronic

495,83 €^*

Phoenix Contact 2906031 CBMC E4 24DC/1-4A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

120,83 €^*

Phoenix Contact 0712107 TCP 0,1A Disjoncteur de protection 1 pc(s)

Conrad Electronic

14,99 €^*

Phoenix Contact 2908261 PTCB E1 24DC/1-4A NO Disjoncteur de protection 1 NO (T) 1 pc(s)

Conrad Electronic

38,33 €^*

Phoenix Contact 1065727 CBMC E4 24DC/1-4A S-R Disjoncteur de protection 1 pc(s)

Conrad Electronic

116,66 €^*

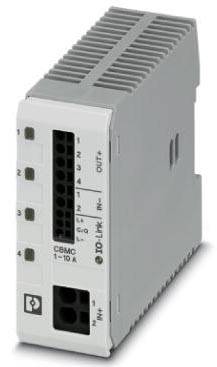

Phoenix Contact 2910411 CBMC E4 24DC/1-10A IOL Disjoncteur de protection 1 pc(s)

Conrad Electronic

170,83 €^*

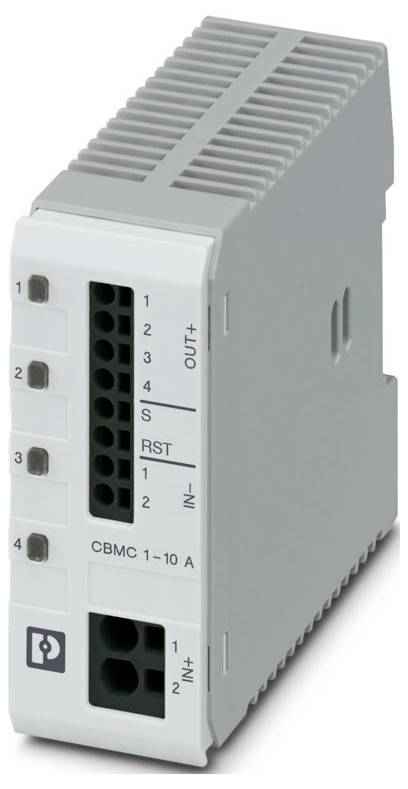

Phoenix Contact 1065729 CBMC E4 24DC/1-10A S-R Disjoncteur électronique 1 pc(s)
