Name: Phoenix Contact 2909577 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)
Brand: Phoenix Contact
SKU: 2141030
Availability: BackOrder

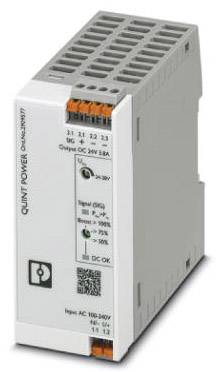

Alimentation industrielle avec boîtier gris, nom de produit 'QUINT POWER', indiquant une tension d'entrée AC 100-240V et une sortie DC 24V 1.3A.

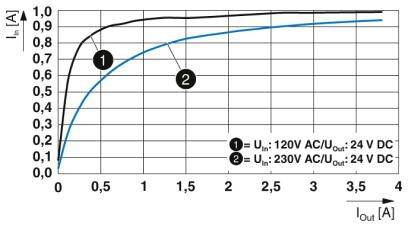

Le diagramme montre le courant d'entrée (I_in) en fonction du courant de sortie (I_out) pour 120V AC et 230V AC avec 24V DC, deux courbes numérotées 1 et 2, avec des tendances croissantes.

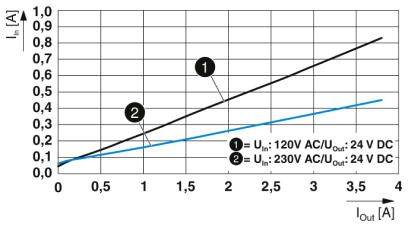

'Diagramme : Le courant d'entrée (I_in en A) correspond au courant de sortie (I_out en A) pour deux tensions. Ligne 1 : 120V CA/24V CC ; Ligne 2 : 230V CA/24V CC.'

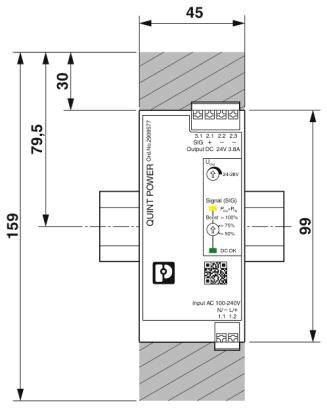

Un appareil électrique nommé 'QUINT POWER', représenté avec ses dimensions. Des voyants lumineux pour les signaux et des détails sur les entrées et sorties sont visibles.

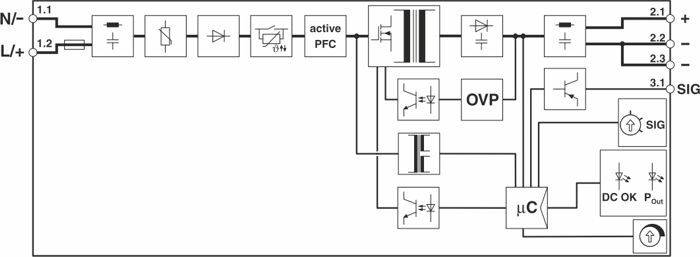

Schéma de circuit avec correction active du facteur de puissance (PFC), protection contre les surtensions (OVP) et microcontrôleur (µC), montrant les sorties de signaux et de courant continu.

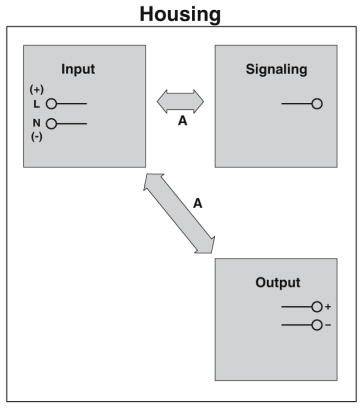

Diagramme d'une boîte technique avec trois sections : Entrée (Input), Traitement du signal (Signaling) et Sortie (Output), toutes reliées par des flèches.

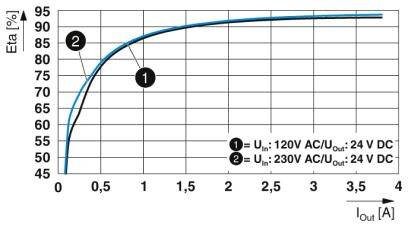

Le diagramme montre les courbes d'efficacité d'un bloc d'alimentation. Ligne 1 : Entrée 120V AC, Sortie 24V DC. Ligne 2 : Entrée 230V AC, Sortie 24V DC. L'efficacité augmente avec le courant de charge.

1/7

Photo non contractuelle

Fiche technique (PDF)

Livraison avant le mer. 21 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (158,33 € / unité(s))

158,33 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Résistance à la tension : 300 V/AC 30 s.
Longueur de dénudage : 10 mm
CONSOMMATION DE COURANT : 1 A (100 V/AC), 0,83 A (120 V/AC), 0,46 A (230 V/AC), 0,44 A (240 V/AC)
Puissance nominale : 104 va

Modèle: Montage sur profilé support/rack

Tension d'entrée nominale: AC 100 V - 240 V; DC 140 V - 300 V

Type de produit: Alimentation rail DIN

Tension d'entrée (min.): 100 V/AC

Tension de sortie: 24 V/DC

Tension d'entrée: 100 VAC à 1 500 V/AC

Tension d'entrée (max.): 240 V/AC

Courant de sortie (max.): 3.8 A

Courant de sortie (max.) - arrondi: 3.8 A

: 90 W

Type de sortie (bloc d'alimentation): réglable

Phases: 1

Tension de sortie (nom.): 24 V

Connexion: Push-In

Dim.: (L x l x H) 90 x 45 x 106 mm

Poids: 0.296 kg

Tension de sortie maximale: 24 V/DC

Tension de sortie minimale: 24 V

Température de fonctionnement (max.): +70 °C

Température de fonctionnement (min.) (Derating): +60 °C

Température de fonctionnement (min.): -25 °C

Référence fabricant: 2909577

Contenu: 1 pc(s)

MTBF: 1272000 h

Spécificités: tension de sortie réglable

Largeur: 45 mm

Hauteur: 106 mm

Longueur: 90 mm

: IP20

Température max.: +85 °C

Température min.: -40 °C

Type: QUINT4-PS/1AC/24DC/3.8/PT

Rendement: 93.7 %

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Puissance

Connexion

Tension d'entrée (max.)

Tension de sortie (nom.)

Tension de sortie

Type de sortie (bloc d'alimentation)

Tension d'entrée nominale

Courant de sortie (max.) - arrondi

Tension d'entrée (min.)

Phoenix Contact 2320911 Alimentation rail DIN 24 V 10 A 240 W Contenu 1 pc(s)

Code produit :2209722

Livraison avant le mer. 21 octobre

Conrad Electronic

240 W

raccord à vis débrochable

264 V/AC

24 V

24 V/DC

réglable

100-240 V/AC

10 A

85 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

349,17 €^*

Phoenix Contact 2902646 Alimentation rail DIN 10 A 50 W Contenu 1 pc(s)

Code produit :2225461

Livraison avant le mer. 21 octobre

Conrad Electronic

50 W

raccord à vis

264 V/AC

5 V/DC

100-240 V/AC

10 A

85 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

162,49 €^*

Phoenix Contact 2902994 Alimentation rail DIN Consommation (veille) 0.3 W 24 V 3.75 A 90 W Contenu 1 pc(s)

Code produit :2225477

Livraison avant le mer. 21 octobre

Conrad Electronic

90 W

raccord à vis

264 V/AC

24 V

24 V/DC

tension fixe

100-240 V/AC

3.75 A

85 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

112,49 €^*

Phoenix Contact 2902995 Alimentation rail DIN Consommation (veille) 0.3 W 48 V 1.25 A 60 W Contenu 1 pc(s)

Code produit :2140996

Livraison avant le mer. 21 octobre

Conrad Electronic

60 W

raccord à vis

264 V/AC

48 V

48 V/DC V/DC

tension fixe

100-240 V/AC

1.25 A

85 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

59,99 €^*

Phoenix Contact 2903002 Alimentation rail DIN Consommation (veille) 0.3 W 15 V 6.67 A 100 W Contenu 1 pc(s)

Code produit :2141057

Livraison avant le mer. 21 octobre

Conrad Electronic

100 W

raccord à vis

264 V/AC

15 V

15 V/DC

tension fixe

100-240 V/AC

6.67 A

85 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

73,33 €^*

Phoenix Contact 2903144 Alimentation rail DIN 24 V 5 A 120 W Contenu 1 pc(s)

Code produit :2225478

Livraison avant le mer. 21 octobre

Conrad Electronic

120 W

Push-In

240 V/AC

24 V

24 V/DC

réglable

100-240 V/AC

5 A

100 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

149,99 €^*

Phoenix Contact 2903145 Alimentation rail DIN 24 V 10 A 240 W Contenu 1 pc(s)

Code produit :2225479

Livraison avant le mer. 21 octobre

Conrad Electronic

240 W

Push-In

240 V/AC

24 V

24 V/DC

réglable

100-240 V/AC

10 A

100 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

254,17 €^*

Phoenix Contact 2903147 Alimentation rail DIN 24 V 3 A 72 W Contenu 1 pc(s)

Code produit :2225480

Livraison avant le mer. 21 octobre

Conrad Electronic

72 W

Push-In

240 V/AC

24 V

24 V/DC

réglable

100-240 V/AC

3 A

100 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

99,99 €^*

Phoenix Contact 2903156 Alimentation rail DIN 40 A 960 W Contenu 1 pc(s)

Code produit :2225481

Livraison avant le mer. 21 octobre

Conrad Electronic

960 W

Push-In

500 V/AC

24 V/DC

réglable

400 - 500 V/AC

40 A

400 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

379,17 €^*

Phoenix Contact 2903157 Alimentation rail DIN 12 V 5 A 60 W Contenu 1 pc(s)

Code produit :2225482

Livraison avant le mer. 21 octobre

Conrad Electronic

60 W

Push-In

240 V/AC

12 V

12 V/DC

réglable

100-240 V/AC

5 A

100 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

154,16 €^*

Documents et téléchargements

Fiche technique

Fiche technique 2141030 Phoenix Contact 2909577 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2141030 Phoenix Contact 2909577 Alimentation rail DIN 24 V 3.8 A 90 W Contenu 1 pc(s)

Description

Démarrage de charges difficiles grâce à la fonction Dynamic Boost. - La surveillance préventive du fonctionnement permet un signal des états de marche critiques avant que des pannes ne surviennent. Gain de place dans l'armoire électrique grâce à sa forme étroite et plate.
