Name: Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA
Brand: Phoenix Contact
SKU: 2209950
Availability: InStock

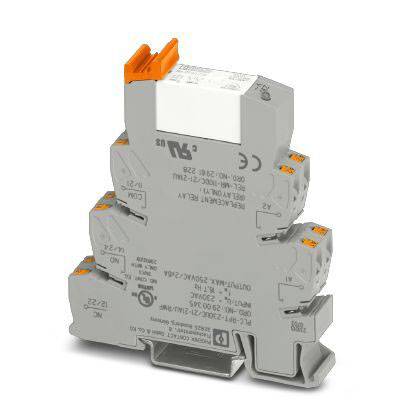

Module de relais de couplage gris-orange pour la séparation des signaux de commande dans les circuits électriques, avec plusieurs bornes de connexion.

Schéma de câblage d'un relais avec points de connexion, montrant les connexions entre les bornes A1, A2 et les bornes 11, 12, 14, 21, 22, 24.

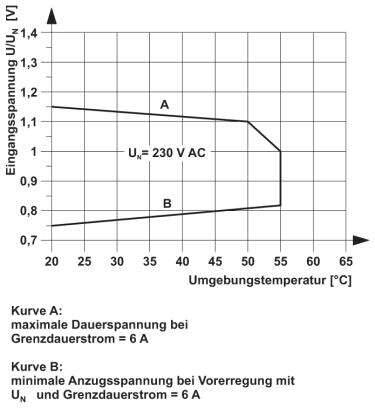

Le diagramme montre la tension d'entrée en fonction de la température ambiante. Axe des X : Température (°C), axe des Y : Tension (U/UN). Deux courbes : A (tension maximale de durée), B (tension minimale de déclenchement).

1/3

Photo non contractuelle

Type de produit

Module relais

Type de contact

2 inverseurs (RT)

Tension nominale

230 V/AC

Tension de contact (max.)

30 V/AC

Courant de commutation (max.)

50 mA

Fiche technique (PDF)

Livraison avant le mer. 7 octobre

11 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (43,33 € / unité(s))

43,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 1,1 W.
Tension de commutation maximale : 30 V AC
Tension de commutation minimale : 100 mV
Courant de commutation minimal : 1 ma
Courant d'appel maximal : 50 ma
Puissance de coupure (charge résistive) maximale :
1,2 W (24 V DC)
85 W (À 48 V DC)
60 W (À 60 V DC)
44 W (À 110 V DC)
60 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (24 V (DC13), SELON DIN VDE 0660/IEC 60947)
0,2 A (220 V DC / 230 V AC (DC13), SELON DIN VDE 0660/IEC 60947)
3 A (220 V DC / 230 V AC (AC15), SELON DIN EVDE 0660/IEC 60947)
2 A (À 24 V, AC15)
2 A (À 120 V, AC15)
2 A (À 250 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Tension d'isolation nominale : 250 V AC
Tension nominale : 6 kV
Isolation : isolation de base
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT-230UC/21-21AU/RWF

Connexion: Push-In

Temps de réponse: 20 ms

Temps de descente: 60 ms

Type de contact: 2 inverseurs (RT)

Matériau du contact: AgNi+Au

Tension nominale: 230 V/AC

Tension de contact (max.): 30 V/AC

Courant de commutation (max.): 50 mA

Durée de vie mécanique: 3x 10⁷ cycles de commutation

Spécificités: avec LED

: RT III

Température max.: +55 °C

Température min.: -25 °C

Longueur: 94 mm

Largeur: 14 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 14 x 80 mm

Contenu: 1 pc(s)

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2209950 Phoenix Contact PLC-RPT-230UC/21-21AU/RWF Module relais Tension nominale: 230 V/AC Courant de commutation (max.): 50 mA

Description

Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact.

Ce texte a été traduit par une machine.

Description

Résistance aux vibrations et aux chocs conformément à la norme en 50155. Séparation sûre selon DIN en 50178 entre la bobine et le contact.

Ce texte a été traduit par une machine.
