Name: Phoenix Contact PLC-RPT-24DC/21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseu
Brand: Phoenix Contact
SKU: 2225764
Availability: InStock

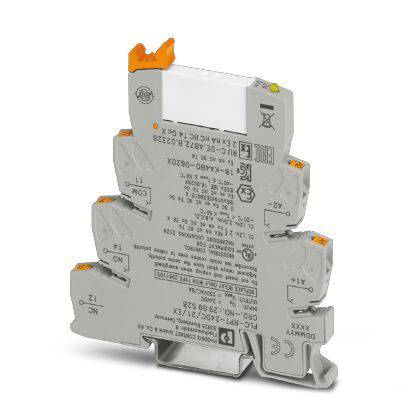

Un composant électronique gris avec des bornes de connexion et des leviers orange, utilisé dans les circuits électroniques.

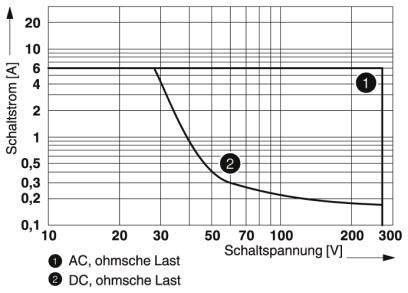

Le diagramme montre le courant de commutation [A] en fonction de la tension de commutation [V] avec des courbes pour une charge ohmique en AC et DC. Tendance : le courant diminue avec l'augmentation de la tension.

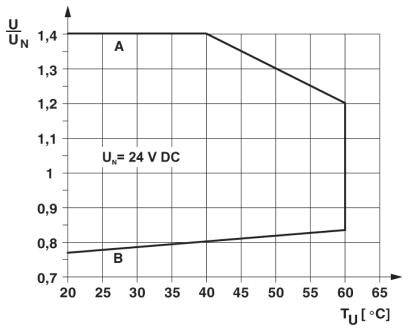

Le diagramme montre la variation de tension : axe U/UN (0,6 à 1,4) en fonction de la température TU (20°C à 65°C). Deux lignes A et B marquent la variation pour UN = 24 V DC.

Schéma de câblage d'un relais avec deux bornes de bobine (A1, A2) et trois contacts de commutation (11, 12, 14). Symbole de diode présent.

1/4

Type de produit

Module relais

Type de contact

1 inverseur (RT)

Tension nominale

24 V/DC

Tension de contact (max.)

250 V DC/AC

Courant de commutation (max.)

6 A

Fiche technique (PDF)

Livraison avant le mar. 6 octobre

1550 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (141,66 € / unité(s))

141,66 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Puissance dissipée dans une condition nominale de 0,22 W.
Tension de commutation maximale : 250 V AC/DC (pour des tensions supérieures à 250 V (L1, L2, L3) entre des bornes identiques des modules voisins, la plaque de séparation PLC-ATP doit être placée. Un pontage de potentiel s'effectue alors avec FBST 8-PLC... ou...FBST 500...)
Tension de commutation minimale : 5 V (à 100 ma)
Courant de commutation minimal : 10 ma (à 12 V)
Courant d'appel maximal : 10 A (4 s)
Puissance de coupure (charge résistive) maximale :
140 W (À 24 V DC)
20 W (À 48 V DC)
18 W (À 60 V DC)
23 W (À 110 V DC)
40 W (À 220 V DC)
1500 VA (À 250 V AC)
Pouvoir de coupure :
2 A (À 24 V, DC13)
0,2 A (À 110 V, DC13)
0,1 A (À 220 V, DC13)
3 A (À 24 V, AC15)
3 A (À 120 V, AC15)
3 A (À 230 V, AC15)
Position de montage: indifférente
Référence de montage : peut être rangée sans distance
Longueur de dénudage : 8 mm
Section de conducteur rigide : 0,14 mm²... 2,5 mm²
Section de conducteur flexible : 0,14 mm²... 2,5 mm²
Section de conducteur AWG : 26... 14
Catégorie de surtension III

Type de produit: Module relais

Type: PLC-RPT-24DC/21/EX

Connexion: Push-In

Temps de réponse: 5 ms

Temps de descente: 8 ms

Type de contact: 1 inverseur (RT)

Matériau du contact: AgSnO

Tension nominale: 24 V/DC

Tension de contact (max.): 250 V DC/AC

Courant de commutation (max.): 6 A

Puissance de coupure max.: 1500 VA

Durée de vie mécanique: 2x 10⁷ cycles de commutation

Puissance de la bobine: 0.22 W

Spécificités: avec LED

: IP20

Température max.: +60 °C

Température min.: -20 °C

Longueur: 94 mm

Largeur: 6.2 mm

Hauteur: 80 mm

Dim.: (L x l x H) 94 x 6.2 x 80 mm

Contenu: 10 pc(s)

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseu

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2225764 Phoenix Contact PLC-RPT-24DC/21/EX Module relais Tension nominale: 24 V/DC Courant de commutation (max.): 6 A 1 inverseu

Description

INTERFACE PLC, composé d'une borne de base montable sur rail de charge en 6,2 mm avec connexion Push-in et relais miniature enfichable avec contact de puissance 6A, 1 inverseur, tension d'entrée 24 V FC Homologué ATEX/IECEx (zone 2) et ex-zone classe I, div. 2)

Ce texte a été traduit par une machine.
