Relais miniature TE Connectivity PT570012 8-1419111-0 12 V/DC 6 A 4 inverseurs (RT) 1 pc(s)

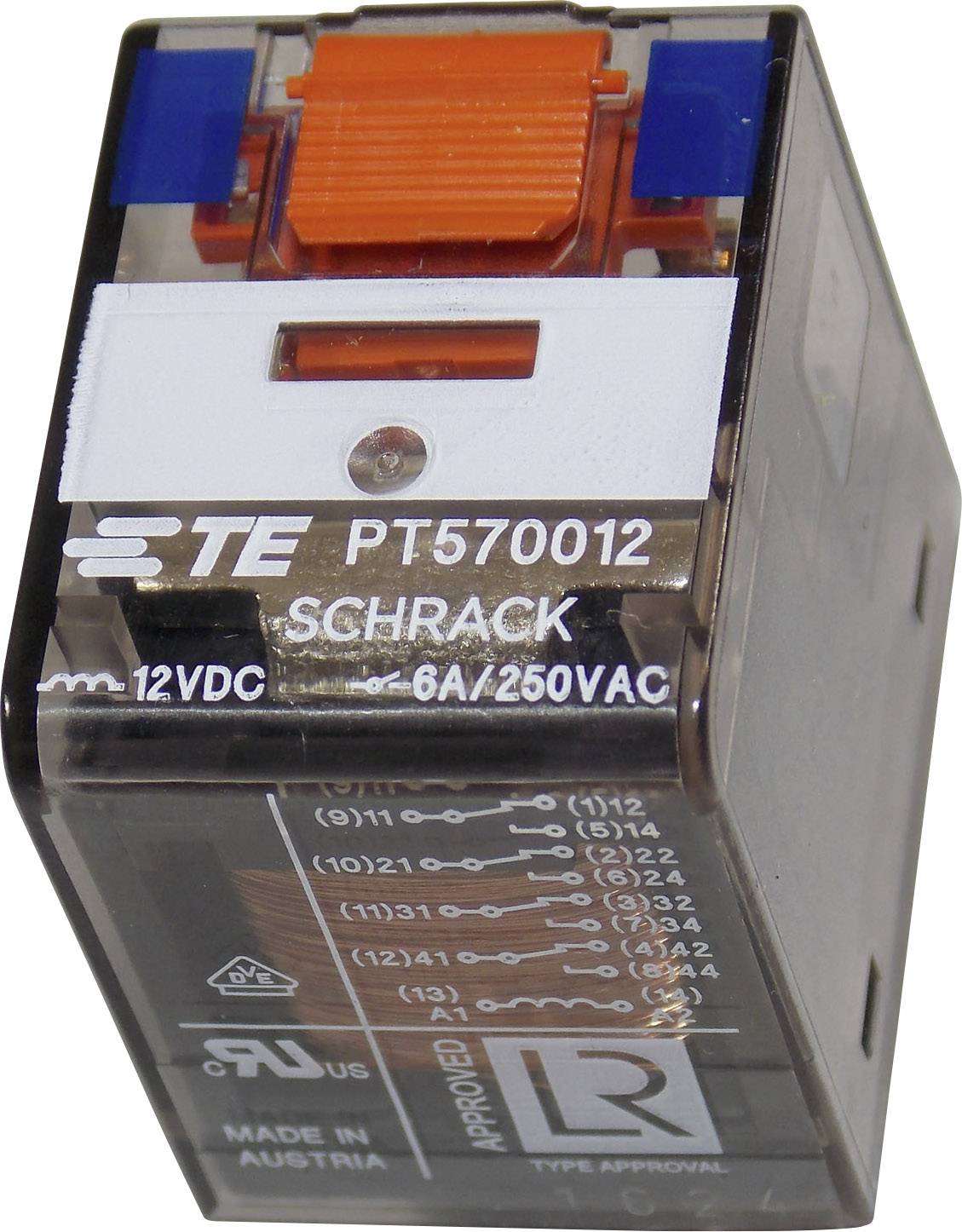

Un relais électrique à boîtier transparent montre ses mécanismes internes. Des inscriptions indiquent les spécifications techniques et les informations du fabricant.

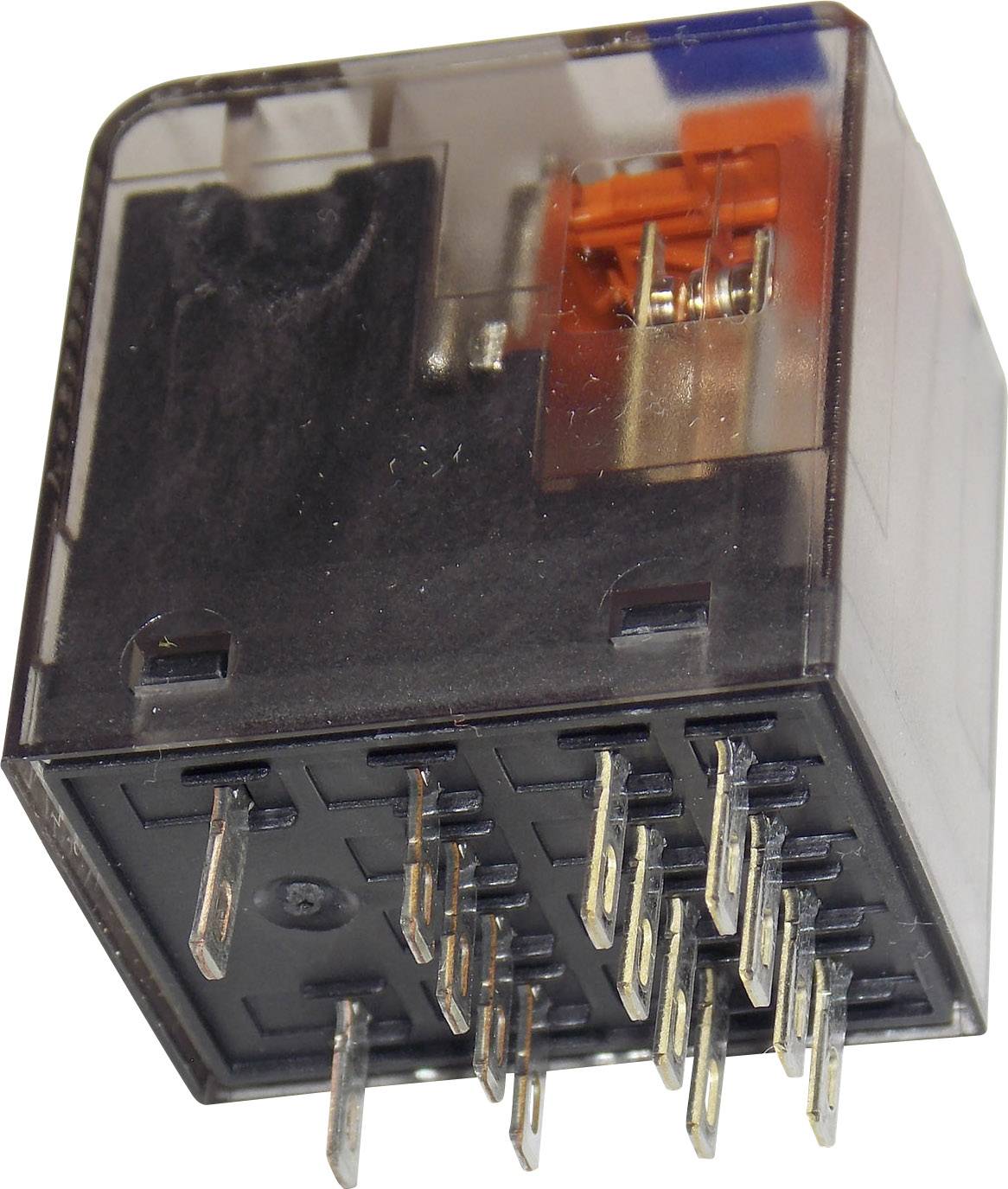

Un cube de relais électrique transparent avec plusieurs broches métalliques en bas. À l'intérieur, des pièces mécaniques orangées sont visibles.

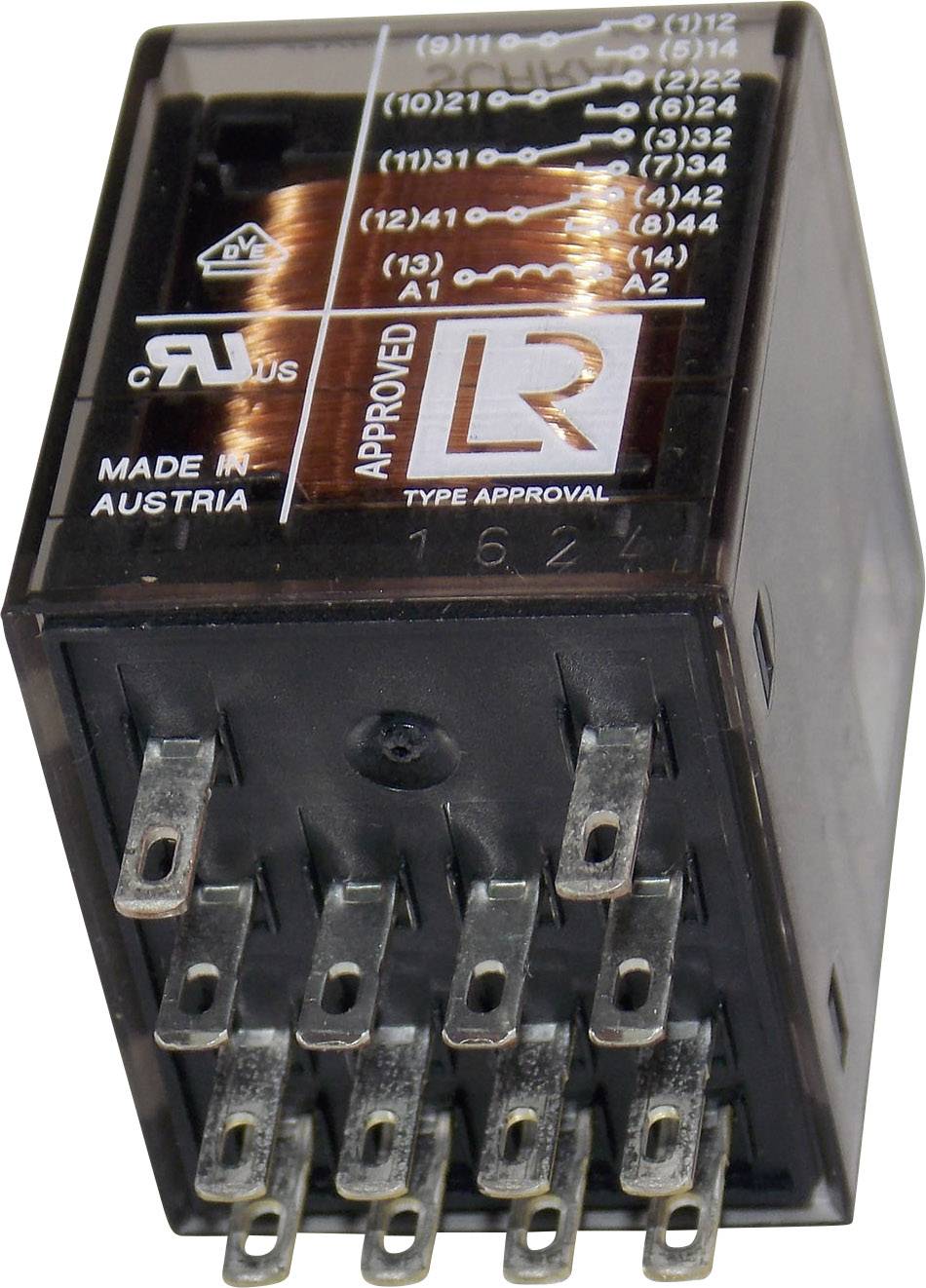

Relais électromécanique à broches multiples, montrant l'enroulement et les schémas de câblage sur la face supérieure. Étiquettes : 'MADE IN AUSTRIA', 'TYPE APPROVAL'.

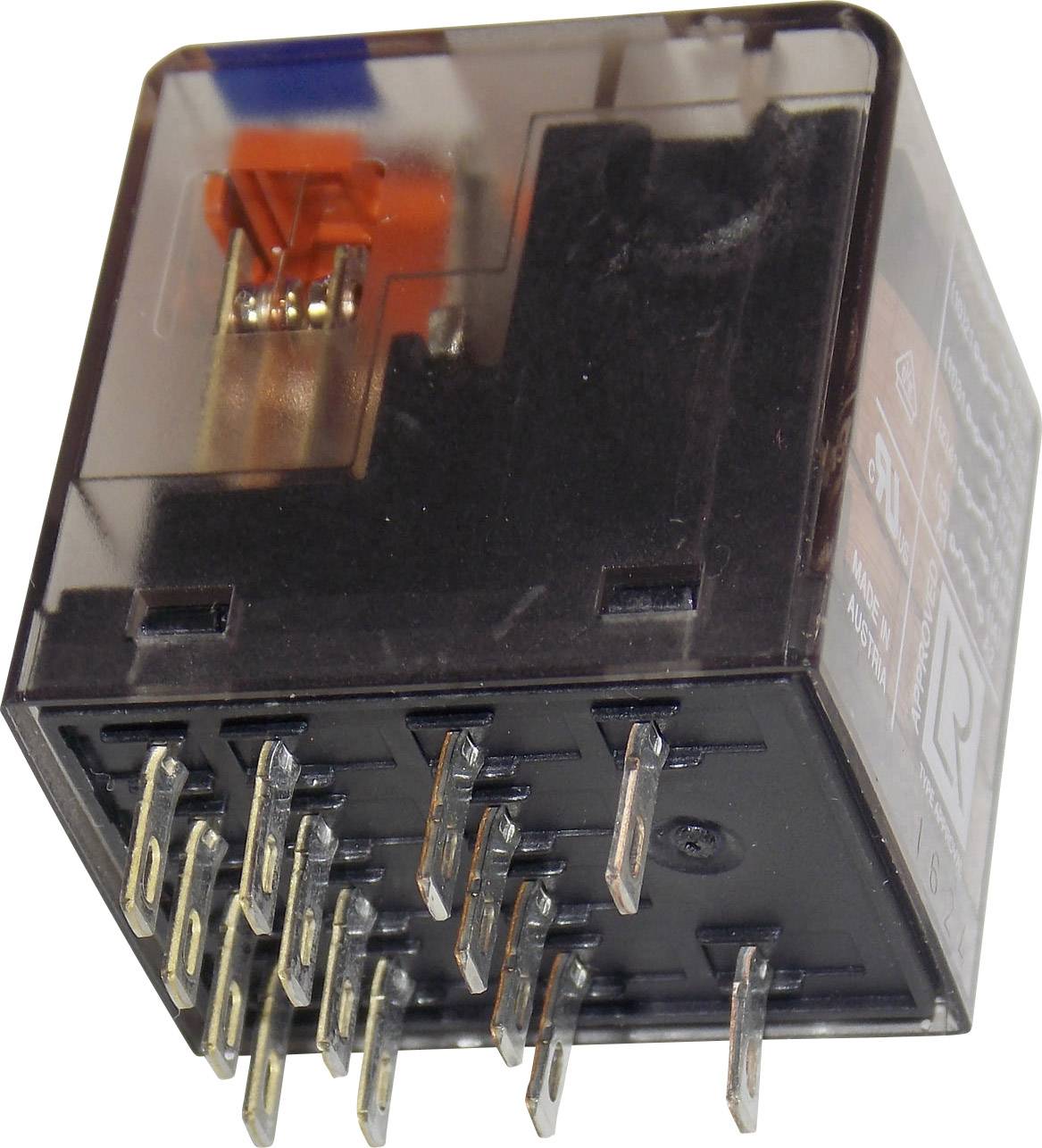

'Un cube de relais électrique transparent avec plusieurs broches métalliques, utilisé dans les circuits électroniques pour contrôler les flux de courant.'

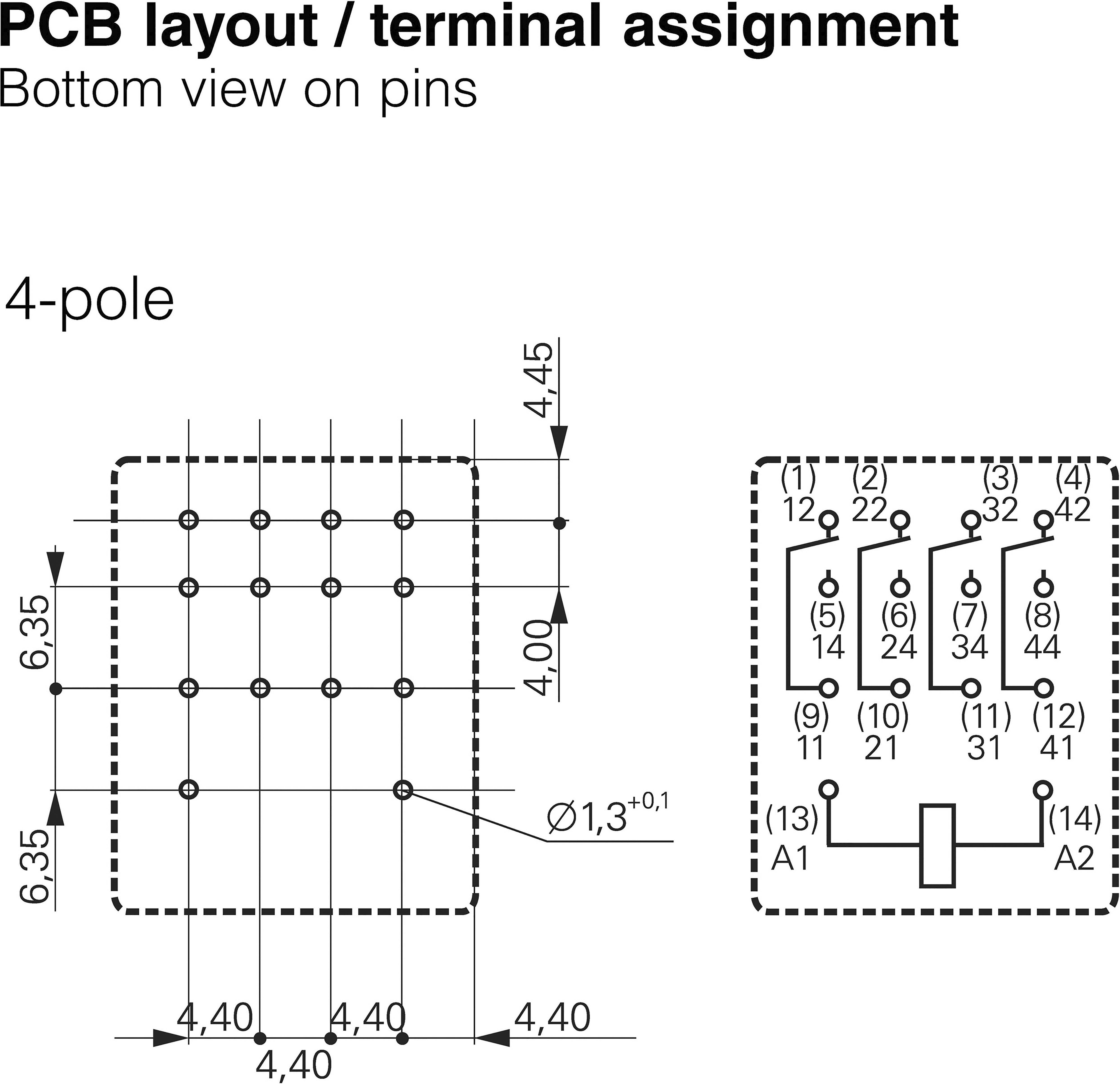

'Disposition PCB 4 pôles, vue de dessus des broches. Dimensions : 6,35x4,40 mm. Répartition des connexions : 1-4 en haut, 5-8 au milieu, 9-12 en bas.'

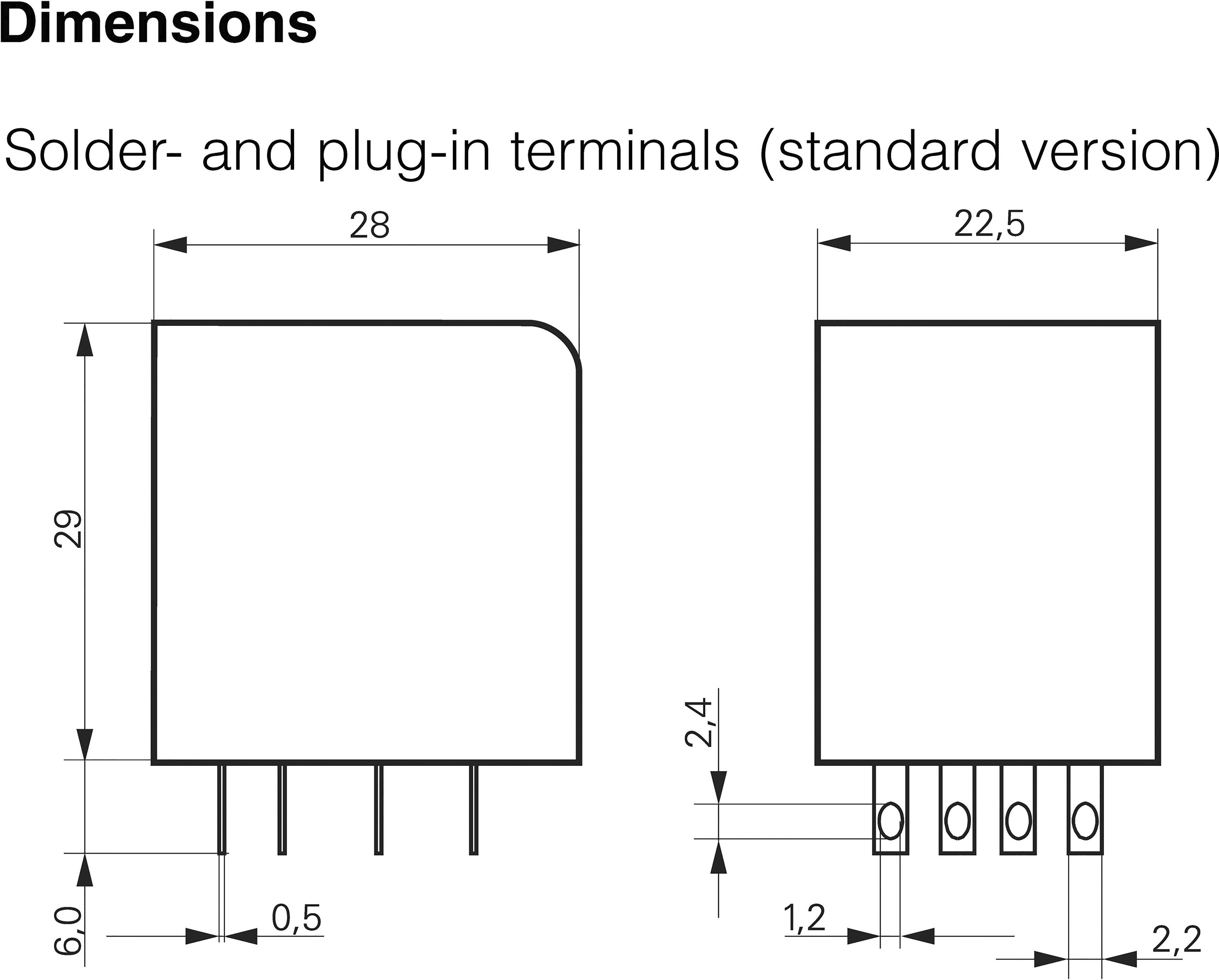

Le diagramme montre les dimensions d'un composant rectangulaire avec des connexions à souder et à brocher : 29 mm de hauteur, 28 mm de largeur, broches de connexion en bas.

1/6

Type de produit

Relais miniature

Tension nominale de la bobine

12 V/DC

Type de commande

monostable, 1 bobine

Type de contact

4 inverseurs (RT)

Tension de contact (max.)

240 V/AC

Fiche technique (PDF)

34 pièce(s)

Vos besoins vont au-delà ?

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (9,99 € / unité(s))

€

Signaler un incident juridique

Points forts et détails

Relais miniature PT

TE Connectivity PT570012 8-1419111-0
Contenu: 1 pc(s)

Caractéristiques techniques

Type de produit: Relais miniature

Type: PT570012

Tension nominale de la bobine: 12 V/DC

Tension de fonctionnement (min.): 9 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 192 Ω

Type de contact: 4 inverseurs (RT)

Matériau du contact: AgNi 90/10

Tension de contact (max.): 240 V/AC

Courant de commutation (max.): 6 A

Puissance de coupure max.: 1500 VA

Connexion: cosses plates 2.8 mm

Température min.: -40 °C

Température max.: +70 °C

Longueur: 28 mm

Largeur: 22.5 mm

Hauteur: 29 mm

Dim.: (L x l x H) 28 x 22.5 x 29 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Variantes(Les prix s'entendent HT hors frais de port)

Connexion

Tension de contact (max.)

Courant de commutation (max.)

Résistance (bobine)

Type de contact

Tension nominale de la bobine

Relais miniature TE Connectivity PT570012 8-1419111-0 12 V/DC 6 A 4 inverseurs (RT) 1 pc(s)

Code produit :504038

Livraison le mar. 19 mai

34 pièce(s)Conrad Electronic

Ce produit

cosses plates 2.8 mm

240 V/AC

6 A

192 Ω

4 inverseurs (RT)

12 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Relais miniature TE Connectivity PT270730 5-1419111-1 230 V/AC 12 A 2 inverseurs (RT) 1 pc(s)

Code produit :503961

Livraison le mar. 19 mai

56 pièce(s)Conrad Electronic

pin à souder

400 V/AC

12 A

19465 Ω

2 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

13,33 €^*

Relais miniature TE Connectivity PT370012 6-1419111-0 12 V/DC 10 A 3 inverseurs (RT) 1 pc(s)

Code produit :503974

Livraison le mar. 19 mai

3 pièce(s)Conrad Electronic

pin à souder

400 V/AC

10 A

192 Ω

3 inverseurs (RT)

12 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,66 €^*

Relais miniature TE Connectivity PT370024 6-1419111-1 24 V/DC 10 A 3 inverseurs (RT) 1 pc(s)

Code produit :503988

Livraison le mar. 19 mai

288 pièce(s)Conrad Electronic

pin à souder

400 V/AC

10 A

777 Ω

3 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,16 €^*

Relais miniature TE Connectivity PT570024 1-3993154-2 24 V/DC 6 A 4 inverseurs (RT) 1 pc(s)

Code produit :504050

Livraison le mar. 19 mai

101 pièce(s)Conrad Electronic

pin à souder

240 V/AC

6 A

777 Ω

4 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

10,83 €^*

Relais miniature TE Connectivity PT570524 8-1419111-7 24 V/AC 6 A 4 inverseurs (RT) 1 pc(s)

Code produit :504075

Livraison le mar. 19 mai

106 pièce(s)Conrad Electronic

pin à souder

240 V/AC

6 A

192 Ω

4 inverseurs (RT)

24 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Relais miniature TE Connectivity PT570730 9-1419111-1 230 V/AC 6 A 4 inverseurs (RT) 1 pc(s)

Code produit :504088

Livraison le mar. 19 mai

27 pièce(s)Conrad Electronic

pin à souder

240 V/AC

6 A

19465 Ω

4 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

11,66 €^*

Relais miniature TE Connectivity PT270024 4-1419111-2 24 V/DC 12 A 2 inverseurs (RT) 1 pc(s)

Code produit :504336

Livraison le mar. 19 mai

58 pièce(s)Conrad Electronic

pin à souder

400 V/AC

12 A

777 Ω

2 inverseurs (RT)

24 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Relais miniature TE Connectivity PT370730 6-1419111-9 230 V/AC 10 A 3 inverseurs (RT) 1 pc(s)

Code produit :504026

Indisponible

Conrad Electronic

pin à souder

400 V/AC

10 A

19465 Ω

3 inverseurs (RT)

230 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

14,99 €^*

Documents et téléchargements

Fiche technique

Fiche technique 504038 Relais miniature TE Connectivity PT570012 8-1419111-0 12 V/DC 6 A 4 inverseurs (RT) 1 pc(s)

Description

Utilisations : usage universel dans le domaine mécanique et de la construction de commandes.

Avertissement

Homologations : VDE, cULus.

Quel type de Relais pour C.I., Relais enfichables cherchez-vous ?

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

-6%

Relais miniature TE Connectivity PT270730 5-1419111-1 230 V/AC 12 A 2 inverseurs (RT) 1 pc(s)

Conrad Electronic

14,16 €

13,33 €^*

-14%

Finder 55.14.9.012.0000 Relais pour circuits imprimés 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Conrad Electronic

11,66 €

9,99 €^*

Finder 56.34.8.230.4040 Relais enfichable 230 V/AC 12 A 4 inverseurs (RT) 1 pc(s)

Conrad Electronic

23,33 €^*

Finder 55.34.9.012.0040 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s) Tray

Conrad Electronic

11,66 €^*

-8%

Finder 56.34.9.012.0040 Relais enfichable 12 V/DC 12 A 4 inverseurs (RT) 1 pc(s)

Conrad Electronic

20,82 €

19,16 €^*

-21%

Finder 55.34.9.012.0094 Relais enfichable 12 V/DC 7 A 4 inverseurs (RT) 1 pc(s)

Conrad Electronic

15,82 €

12,49 €^*

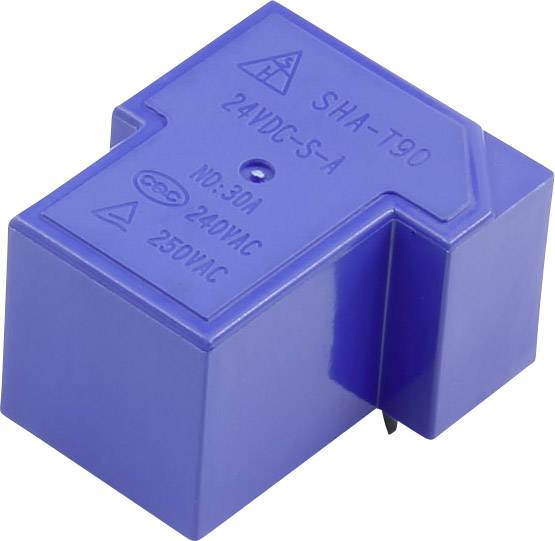

SHA-T90 SHA-12VDC-S-A 4pin Relais pour circuits imprimés 12 V/DC 30 A 1 NO (T) 1 pc(s)

1,91 €^*

-14%

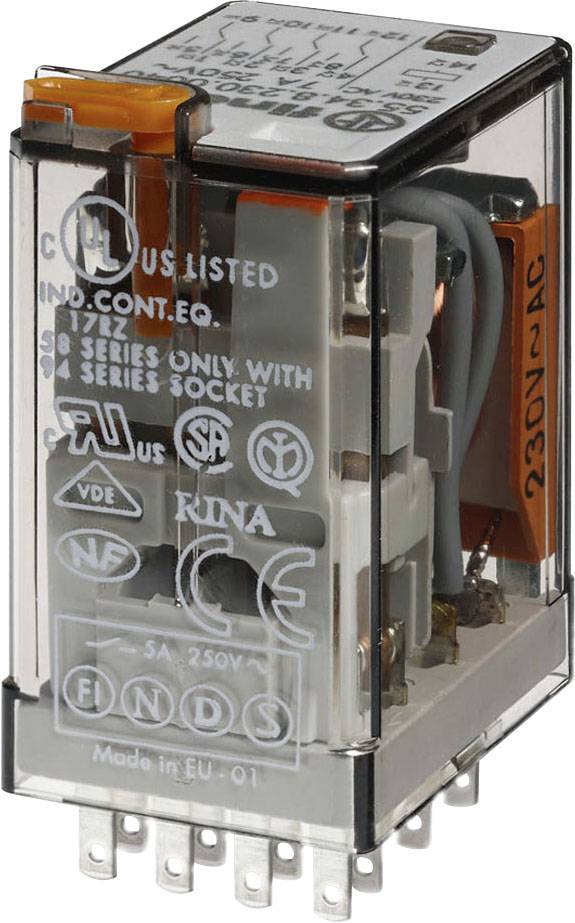

Finder 55.34.8.012.0040 Relais enfichable 12 V/AC 7 A 4 inverseurs (RT) 1 pc(s)
