Name: Relais pour circuits imprimés TE Connectivity RT114730 1-1393239-9 230 V/AC 12 A 1 inverseur (RT) 1 pc(s)
Brand: TE Connectivity
SKU: 504175
Availability: InStock

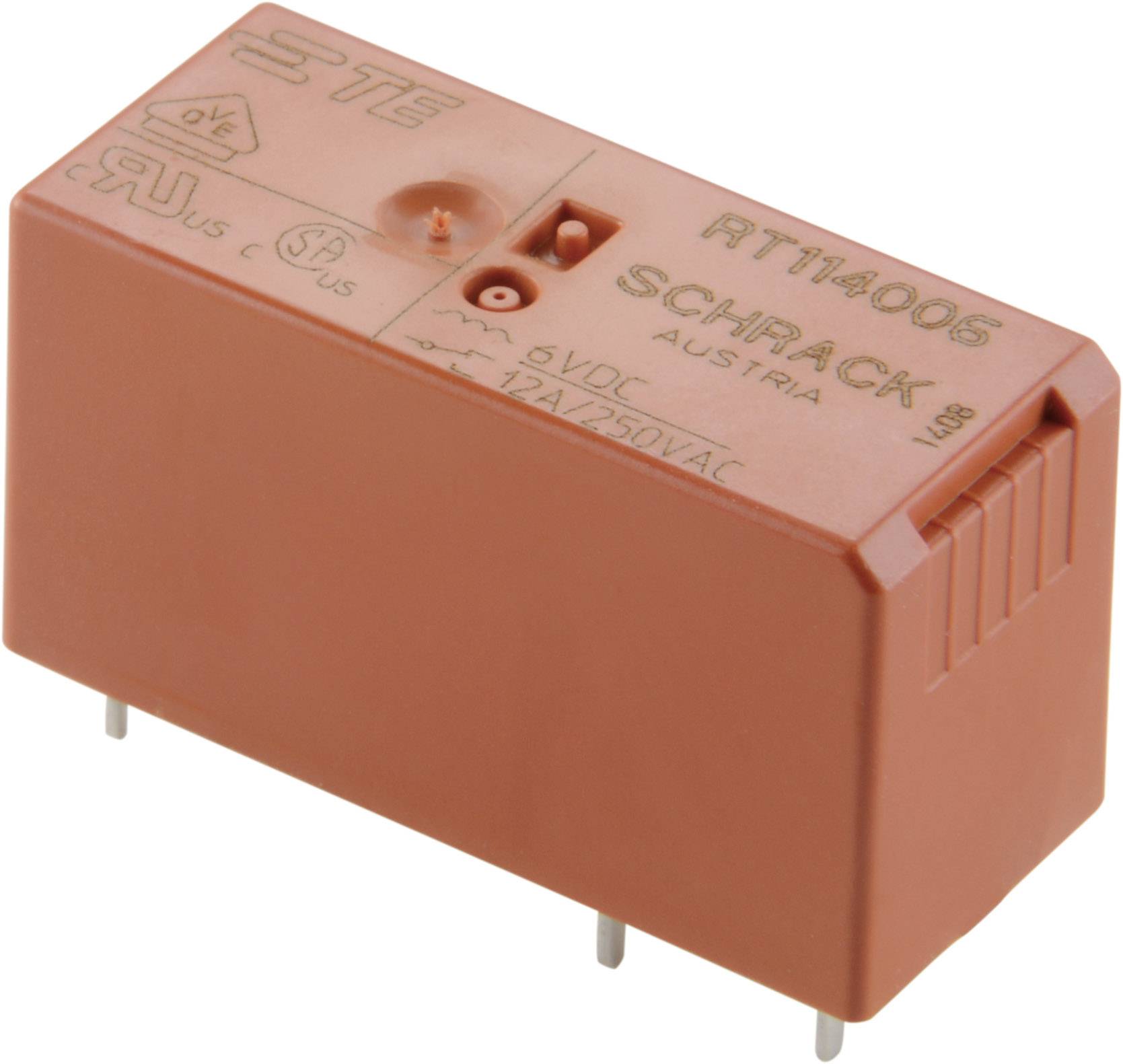

Un relais rectangulaire orange portant l'inscription 'SCHRACK' et des spécifications techniques pour des applications électriques.

Schéma de câblage d'un composant électronique avec deux entrées A1 et A2, reliées aux bornes 11, 12 et 14.

Dessin technique d'une fondation en béton armé. Dimensions : Maillage principal 25,2 x 25,2, écart entre les barres : 2,7, 3,5, 2,6 unités.

1/3

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

230 V/AC

Type de commande

monostable, 1 bobine

Type de contact

1 inverseur (RT)

Tension de contact (max.)

400 V/AC

Fiche technique (PDF)

Livraison le lun. 5 octobre

64 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (9,16 € / unité(s))

9,16 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Relais de puissance pour circuit imprimé RT

TE Connectivity RT114730 1-1393239-9
Contenu: 1 pc(s)

Nos services :

Caractéristiques techniques

Résistance aux courants de fuite: CTI 250

Type de produit: Relais pour circuits imprimés

Type: RT114730

Tension nominale de la bobine: 230 V/AC

Tension de fonctionnement (min.): 172.5 V/AC

Type de commande: monostable, 1 bobine

Résistance (bobine): 32500 Ω

Type de contact: 1 inverseur (RT)

Matériau du contact: AgNi 90/10

Tension de contact (max.): 400 V/AC

Courant de commutation (max.): 12 A

Puissance de coupure max.: 3000 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 10 mm

Connexion: pin à souder

Température min.: -40 °C

Température max.: +85 °C

Longueur: 29 mm

Largeur: 12.7 mm

Hauteur: 15.7 mm

Dim.: (L x l x H) 29 x 12.7 x 15.7 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 504175 Relais pour circuits imprimés TE Connectivity RT114730 1-1393239-9 230 V/AC 12 A 1 inverseur (RT) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 504175 Relais pour circuits imprimés TE Connectivity RT114730 1-1393239-9 230 V/AC 12 A 1 inverseur (RT) 1 pc(s)

Description

Relais TE Connectivity . . N/A. . .
Applications: Commandes de chaudière, relais de temporisation, contrôles de porte de garage, distributeurs automatiques, modules d'interface.

Avertissement

Homologations : VDE, UL, CSA, BEAB.

Description

Relais TE Connectivity . . N/A. . .
Applications: Commandes de chaudière, relais de temporisation, contrôles de porte de garage, distributeurs automatiques, modules d'interface.

Avertissement

Homologations : VDE, UL, CSA, BEAB.
