Name: Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)
Brand: Rigol
SKU: 2523445
Availability: InStock

Affichage numérique d'oscilloscope avec une représentation graphique en forme d'onde ; boutons de commande et touches de fonction sur la droite.

Oscilloscope à affichage numérique, montrant une courbe de tension sinusoïdale et régulière. Différents boutons de commande et connexions sont visibles.

Un oscilloscope numérique affiche une onde sinusoïdale sur l'écran. Il présente plusieurs touches de commande et boutons rotatifs pour ajuster l'affichage.

Un oscilloscope avec plusieurs boutons et connexions, dont CH1, CH2 et Menu. Il montre les commandes de l'appareil et les options d'entrée.

Un routeur réseau avec plusieurs ports sur le côté gauche et une grille de ventilation grise sur le côté droit.

Face arrière d'un oscilloscope numérique avec ses connexions, fiche secteur et plaque signalétique. Le numéro de série et les détails techniques sont visibles.

1/6

Fiche technique (PDF)

Livraison le ven. 2 octobre

45 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (224,17 € / unité(s))

224,17 €

dont 0,71 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope numérique, 100 MHz

100 MHz
Nombre d’entrées analogiques max. 2

Caractéristiques techniques

luminosité réglable de la représentation du signal

Type de produit: Oscilloscope numérique

Bande passante: 100 MHz

Fréquence d'échantillonage par canal: 1 Géch/s

Affichage: Ecran LCD TFT couleur

Résolution: 8 bits

Taille de l'écran: 17,78 cm

Spécificités: mémoire numérique (DSO)

Base de temps: 2 ns - 50 s par div

Nombre d’entrées analogiques max.: 2

: d'usine (sans certificat)

Catégorie de mesure: CAT I

Déviation verticale: 500 UV - 10 V/div

Impédance d'entrée: 1 MΩ

Borne d'entrée: AC, DC, GND

Tension d'entrée: 300 V

Alim.: 115 V/AC ; 230 V/AC

Dim.: (L x l x H) 122.4 x 313.1 x 160.8 mm

Poids: 2.9 kg

Ecran: 800 x 480 pixels

Largeur: 313.1 mm

Hauteur: 160.8 mm

Longueur: 122.4 mm

Interfaces: périphérique USB
USB-Host
LAN
LXI

Profondeur de mémoire par canal: 24 Mpts

Type: DS1102Z-E

Documents et téléchargements

Fiche technique

Fiche technique 2523445 Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2523445 Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)

Description

Le modèle DS1102Z-E est un oscilloscope numérique à 2 canaux de 100 MHz, avec un taux d'échantillonnage de 1GS/sec, avec des propriétés exceptionnelles, comme une très grande profondeur de mémoire de 14 Mipkt. Ainsi que déclenchement de bus série et SPI, I2C, décodage RS232, grand écran couleur 7 pouces, pour un affichage optimal des signaux de mesure. Les interfaces LAN, USB et aux sont standard, ainsi que de nombreuses fonctions Math.

Ce texte a été traduit par une machine.

Modèle

Vitesse de détection de forme d'onde jusqu'à 30 000 wfms/s.
Jusqu'à 60 000 images d'enregistrement et de lecture de formes d'onde en temps réel
Technologie innovante « Ultra vision »
Différentes fonctions de décodage de bus et de déclenchement
Différentes interfaces : USB, LAN, aux
Écran couleur 7 pouces WVGA TFT-LCD à intensité réduite

Contenu de la livraison

2x sondes pasives RP3300A (350MHz), câble d'alimentation

Avertissement

Mode d’emploi pas disponible en Français. Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Description

Modèle

Vitesse de détection de forme d'onde jusqu'à 30 000 wfms/s.
Jusqu'à 60 000 images d'enregistrement et de lecture de formes d'onde en temps réel
Technologie innovante « Ultra vision »
Différentes fonctions de décodage de bus et de déclenchement
Différentes interfaces : USB, LAN, aux
Écran couleur 7 pouces WVGA TFT-LCD à intensité réduite

Contenu de la livraison

2x sondes pasives RP3300A (350MHz), câble d'alimentation

Avertissement

Mode d’emploi pas disponible en Français. Cet article est réservé aux Professionnels. Seules les commandes effectuées sur cet article en tant que Professionnel pourront être honorées.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)

Conrad Electronic

224,17 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

TRU COMPONENTS Fiche banane mâle, droit Ø de la broche: 4 mm rouge 1 pc(s)

Conrad Electronic

9,16 €^*

Endoscope USB Basetech BSK-2100 Ø de la sonde: 8 mm Longueur de sonde: 10 m

Conrad Electronic

33,33 €^*

Prix total:

387,49 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Ce produit

Rigol DS1102Z-E Oscilloscope numérique 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO) 1 pc(s)

Conrad Electronic

224,17 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

TRU COMPONENTS Fiche banane mâle, droit Ø de la broche: 4 mm rouge 1 pc(s)

Conrad Electronic

9,16 €^*

Endoscope USB Basetech BSK-2100 Ø de la sonde: 8 mm Longueur de sonde: 10 m

Conrad Electronic

33,33 €^*

Prix total:

387,49 €^*

Quel type de Oscilloscopes cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

24,99 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT Pince crocodile à souder CAT I noir

Conrad Electronic

1,49 €^*

VOLTCRAFT Pince crocodile à souder CAT I rouge

Conrad Electronic

1,08 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

437,50 €^*

Oscilloscope numérique Rigol DS1202Z-E 200 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits

Conrad Electronic

295,83 €^*

Oscilloscope numérique Rigol DS1054Z 50 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

345,83 €^*

Oscilloscope numérique Rigol DHO802 70 MHz 1.25 Géch/s 25 Mpts 12 bits

Conrad Electronic

329,17 €^*

Oscilloscope numérique PCE Instruments PCE-OC 6 100 MHz 1 Géch/s 30 kpts 240000 bits appareil manuel

Conrad Electronic

215,83 €^*

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

424,17 €^*

Batterie PCE Instruments PCE-OC 50 2000000 Hz 50 Méch/s 32 kpts fonctions multimètre

Conrad Electronic

91,66 €^*

Oscilloscope numérique VOLTCRAFT DSO-2154 150 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

287,50 €^*

Oscilloscope numérique VOLTCRAFT DSO-2104 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

212,50 €^*

Oscilloscope numérique Joy-it DSO-200 200 kHz 2.5 Méch/s mémoire numérique (DSO), appareil manuel

Conrad Electronic

38,33 €^*

Oscilloscope portatif VOLTCRAFT DSO-2072H 70 MHz 2 canaux 250 Méch/s 8 kpts 8 bits appareil manuel, générateur de foncti

Conrad Electronic

245,83 €^*

AFG-2005 Générateur de fonction GW Instek 0.1 Hz - 5 MHz 1 canal Arbitraire, Sinusoïdale, Rectangulaire, Bruit, Triangul

Conrad Electronic

254,17 €^*

Oscilloscope numérique Uni-T UPO1102 100 MHz 1 Géch/s 56 Mpts fonctions multimètre

Conrad Electronic

265,83 €^*

Oscilloscope numérique Rigol DS1074Z-S Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

579,17 €^*

Oscilloscope numérique VOLTCRAFT DOV2504F LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

912,50 €^*

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Conrad Electronic

962,50 €^*

Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conrad Electronic

340,83 €^*

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

1 270,83 €^*

Oscilloscope numérique VOLTCRAFT DOV1254 LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

545,83 €^*

Oscilloscope numérique VOLTCRAFT DOV2504 LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

837,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-1002 100 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

779,17 €^*

Oscilloscope numérique VOLTCRAFT ADO-5004 500 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

2 232,50 €^*

Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre

Conrad Electronic

465,83 €^*

Oscilloscope numérique VOLTCRAFT DOV1254F LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

632,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-3504 350 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

1 690,83 €^*

Oscilloscope numérique Rigol DHO924S 250 MHz 1.25 Géch/s 50 Mpts 12 bits

Conrad Electronic

674,17 €^*

Oscilloscope numérique Rigol DS1074Z Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

395,83 €^*

Oscilloscope numérique Rigol DS1104Z-S Plus 100 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

615,83 €^*

Oscilloscope numérique GW Instek GDS-1102B 100 MHz 1 Géch/s 10 Mpts 8 bits

Conrad Electronic

407,50 €^*

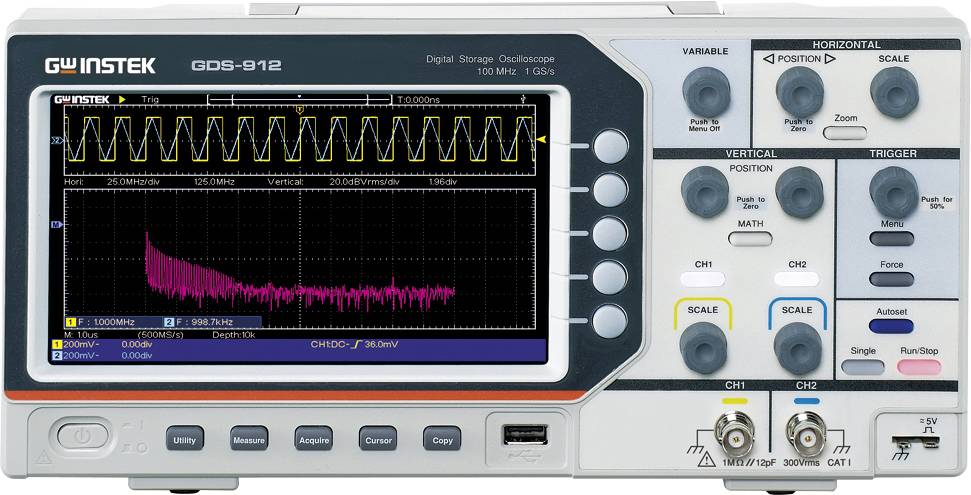

Oscilloscope numérique GW Instek 100 MHz 1 Géch/s 20 Mpts 8 bits mémoire numérique (DSO)
