Name: Siemens 3VA1340-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 280 - 400 A Tension de contact (max.): 690 V/
Brand: Siemens
SKU: 2862452
Availability: BackOrder

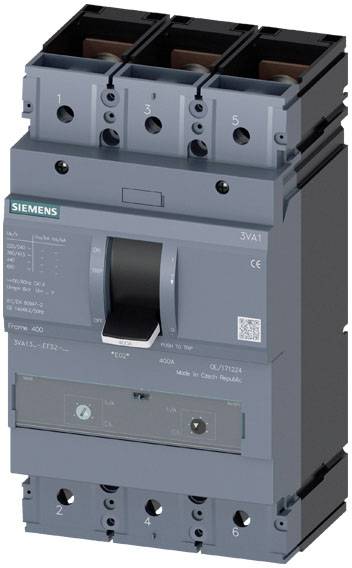

Un disjoncteur Siemens montre la vue avant avec l'interrupteur et le numéro de série. Utilisé pour contrôler les circuits électriques.

Un diagramme technique présentant des plans de circuits électriques personnalisés, avec des vues de face, de dessus et de côté, incluant des mesures détaillées.

1/2

Photo non contractuelle

Type de produit

Disjoncteur

Valeur du courant d'appel (max.)

400 A

Connexion

raccord à vis

Type d'emballage

Piece

Type

3VA1340-4EF32-0AA0

Fiche technique (PDF)

Livraison avant le ven. 23 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (1 324,17 € / unité(s))

1 324,17 €

dont 0,01 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Convient à l'utilisation : protection de l'installationDisposition du connecteur électrique / pour le circuit principal : connexion avantType d'actionneur : levier d'inclinaisonDurée de vie mécanique (cycles de commutation) / typique : 15000Durée de vie électrique (cycles de commutation) / pour AC-1 / à 380/415 V : 6000Durée de vie électrique (cycles de commutation) / à 1/2 valeur assignée courant / à AC-1 / à 380/415 V: 12000Durée de vie électrique (cycles de commutation) / à AC-1 / à 690 V : 6000Composant du produit / bouton de réglage : ouiExtension du produit / en option / entraînement du moteur : ouiProtection de l'appareil : ouiModèle de la surface / des connexions / sur le dessus du commutateur (N, 1, 3, 5) : argentModèle de la surface / des connexions / sur le dessous de l'interrupteur (N, 2, 4, 6) : argentTension d'isolement : 800 VPuissance dissipée / max. : 92,1 WType de fonction de protection / déclenchement de courant excessif : LIModèle de surveillance des défauts de mise à la terre : sansModèle de déclencheur I / réglable : ouiPouvoir d'arrêt courant de court-circuit en fonctionnement (ci) / à 240 V : 55 kAPouvoir d'arrêt courant de court-circuit de fonctionnement (ci) / à 690 V : 5 kAPouvoir d'arrêt courant de court-circuit limite (ICU) / à 240 V : 55 kAPouvoir de coupure courant de court-circuit limite (ICU) / à 690 V : 7 kACourant de court-circuit (ICM) / à 240 V : 121 kACourant de court-circuit (ICM) / à 690 V : 10,5 kAPropriété du produit / en cas de déclenchement L / réglable : ouiPropriété du produit / pour protection de conducteur N / réglable : ouiType de section de conducteur connectable / pour connexion à rail plat / minimum : 20 x 1 mmType de section de conducteur connectable / pour connexion à rail plat / maximum 35 x 10 mm

Type d'emballage: Piece

Type de produit: Disjoncteur

Type: 3VA1340-4EF32-0AA0

Plage de réglage du courant (min.): 280 A

Valeur du courant d'appel (max.): 400 A

Plage de réglage (courant): 280 - 400 A

Nombre de pôles: 3 pôles

Tension de contact (max.): 690 V/AC
500 V/DC

Adapté pour série: Siemens série 3VA

Convient pour marque: Siemens

Type de montage: installation fixe

Température min.: -25 °C

Température max.: +70 °C

Classe de capacité de coupure: S

Type du déclencheur à maximum de courant: TM240

Connexion: raccord à vis

: IP40

Profondeur: 110 mm

Largeur: 138 mm

Hauteur: 248 mm

Dim.: (l x H x P) 138 x 248 x 110 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2862452 Siemens 3VA1340-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 280 - 400 A Tension de contact (max.): 690 V/

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2862452 Siemens 3VA1340-4EF32-0AA0 Disjoncteur 1 pc(s) Plage de réglage (courant): 280 - 400 A Tension de contact (max.): 690 V/

Description

Disjoncteur 3VA1 IEC Frame 400 classe de puissance de commutation S ICU=36kA @ 415V 3 pôles, protection de l'installation TM240, ATAM, in=400A protection contre la surcharge IR=280A...400A protection contre les courts-circuits II=5...10 x dans un connecteur plat à vis disjoncteur compact 3VA1 pour la protection du démarreur. Les disjoncteurs compacts 3VA de Siemens, qui constituent un élément important des composants de protection SENTRON pour les applications industrielles et les applications dans le domaine de l'infrastructure, offrent une protection efficace des installations, des démarreurs et des moteurs grâce à une coupure sûre en cas de surcharge et de court-circuit. Les disjoncteurs compacts 3VA sont la référence en matière de flexibilité et de diversité d'accessoires modulaires. Accessoire uniforme pour plusieurs tailles sur toutes les séries du disjoncteur compact 3VA1 et 3VA2. Cette variante du disjoncteur compact 3VA se distingue principalement par : 1. Forme compacte. 2. Disponible comme variante pour la protection de démarrage pour protéger les moteurs électriques contre les courts-circuits. 3. Disponible en version 3 pôles. 4. En fonction de la taille : courant de fonctionnement nominal de 32 A....200 A.5. Pouvoir de commutation de 55 kA... 70 kA à 415 V. 6. Montage possible dans un montage fixe et une technique de branchement. 7. La série dispose d'un déclencheur thermique-magnétique à courant excessif 8. Accessoires internes modulaires et faciles à monter avec de nombreuses fonctions. 9. Plate-forme d'accessoires continue via tous les disjoncteurs compacts 3VA.
