Name: Siemens Contacteur à semi-conducteurs 3RF23301AA04 30 A Tension de contact (max.): 460 V/AC à commutation au zéro de ten
Brand: Siemens
SKU: 2865224
Availability: InStock

Dissipateurs thermiques électroniques compacts et module de relais, adaptés aux applications industrielles pour le contrôle des courants électriques.

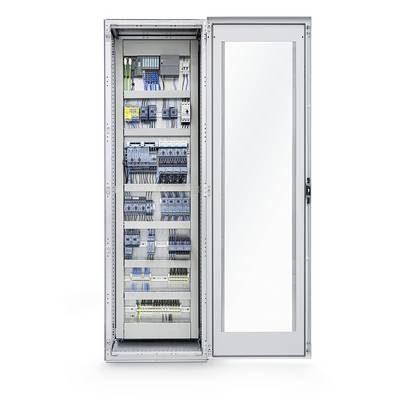

L'armoire électrique ouverte révèle plusieurs rangées de composants électriques et de câbles installés à des fins de contrôle industriel.

Plan électrique : symbole de redresseur avec deux diodes orientées en sens inverse entre les nœuds 1L et 2T.

Dessin technique d'un appareil électronique avec dimensions. Vue de face à gauche, vue latérale à droite. Dimensions en millimètres.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Contacteur à semi-conducteurs

Tension de commande (min.)

15 V/DC

Tension de commande (max.)

24 V/DC

Tension de contact (max.)

460 V/AC

Fiche technique (PDF)

Livraison le lun. 5 octobre

3 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

Paquet(s)

Total (74,99 € / unité(s))

74,99 €

dont 0,06 € d’éco-part

Plus que 3 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Type de fixation : fixation par vis et par encliquetage sur rail DIN 35 mm
Fréquence de fonctionnement : 50/60 Hz
Tension d'isolement : 600 V
Modèle de produit : monophasé
Nombre de pôles: 1.

Type d'emballage: Piece

Type de produit: Contacteur à semi-conducteurs

Type: 3RF2330-1AA04

Type de commutation: à commutation au zéro de tension

Connexion: raccord à vis

Tension de commande (min.): 15 V/DC

Tension de commande (max.): 24 V/DC

Gamme de tension de commande: 15 - 24 V/DC

Courant de commande (max.): 15 mA

Courant de choc (max): 600 A

Tension de contact (min.): 48 V/AC

Tension de contact (max.): 460 V/AC

Courant de charge (max.): 30 A

Tension de sortie minimale: 48 V/AC

Tension de sortie maximale: 460 V/AC

Courant de sortie (max.): 30 A

Type de contact: 1 NO (T)

Température min.: -25 °C

Température max.: +60 °C

: IP20

Largeur: 45 mm

Hauteur: 100 mm

Profondeur: 139 mm

Conforme à la norme RoHS: oui

Courant continu (max.): 30 A

Contenu: 1 pc(s)

Tension nominale de commande: 24 V/DC

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 2865224 Siemens Contacteur à semi-conducteurs 3RF23301AA04 30 A Tension de contact (max.): 460 V/AC à commutation au zéro de ten

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2865224 Siemens Contacteur à semi-conducteurs 3RF23301AA04 30 A Tension de contact (max.): 460 V/AC à commutation au zéro de ten

Description

Contacteur semi-conducteur monophasé 3RF2 AC 51 / 30 A / 40 °C 48-460 V / DC raccordement à vis 24 V contacteur semi-conducteur SIRIUS 3RF23 pour la commutation de charges ohmiques/inductives, par ex. de radiateurs ou de vannes dans un système de remplissage.
Les appareils fonctionnent sans usure et sans volume et sont donc parfaits pour Ideal dans les zones sensibles au bruit (bureaux, hôpitaux). Ils sont extrêmement fiables même avec des fréquences de commutation élevées. Comme le dissipateur thermique est déjà intégré, il peut être inséré directement dans l'armoire de commande. Sa construction compacte permet d'économiser de l'espace sur le rail DIN. Les contacteurs semi-conducteurs peuvent également être développés grâce aux modules de fonctions standards 3RF29 pour de nombreuses applications en cliquant simplement dessus. Les appareils sont homologués dans le monde entier (par ex. IEC et UL/CSA).
Les contacteurs semi-conducteurs sont disponibles en tant qu'appareils monophasés ou triphasés. Ils sont disponibles pour différentes puissances et tensions de fonctionnement. Conçus pour une utilisation AC ou DC, ils sont disponibles avec raccordement à vis, à ressort ou à cosse à anneau.
En plus des modules de fonction 3RF29, des connecteurs de commande et des caches de bornes sont également disponibles.
Simple, efficace, toujours à jour - le boîtier de construction SIRIUS.

Ce texte a été traduit par une machine.
