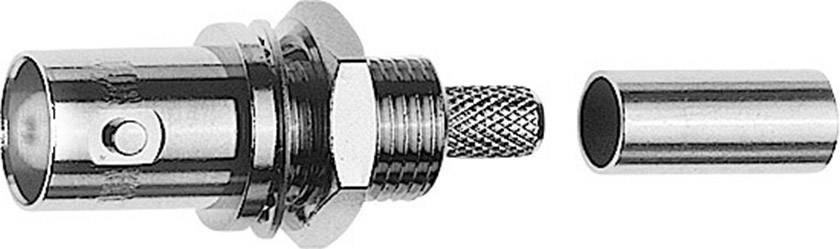

'Vue éclatée d'un connecteur coaxial métallique avec raccordement pour un câble.'

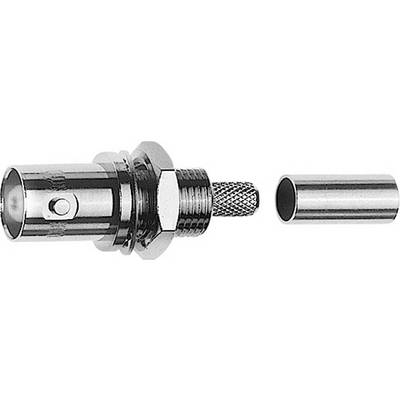

'Vue éclatée d'un connecteur coaxial métallique avec raccordement pour un câble.'

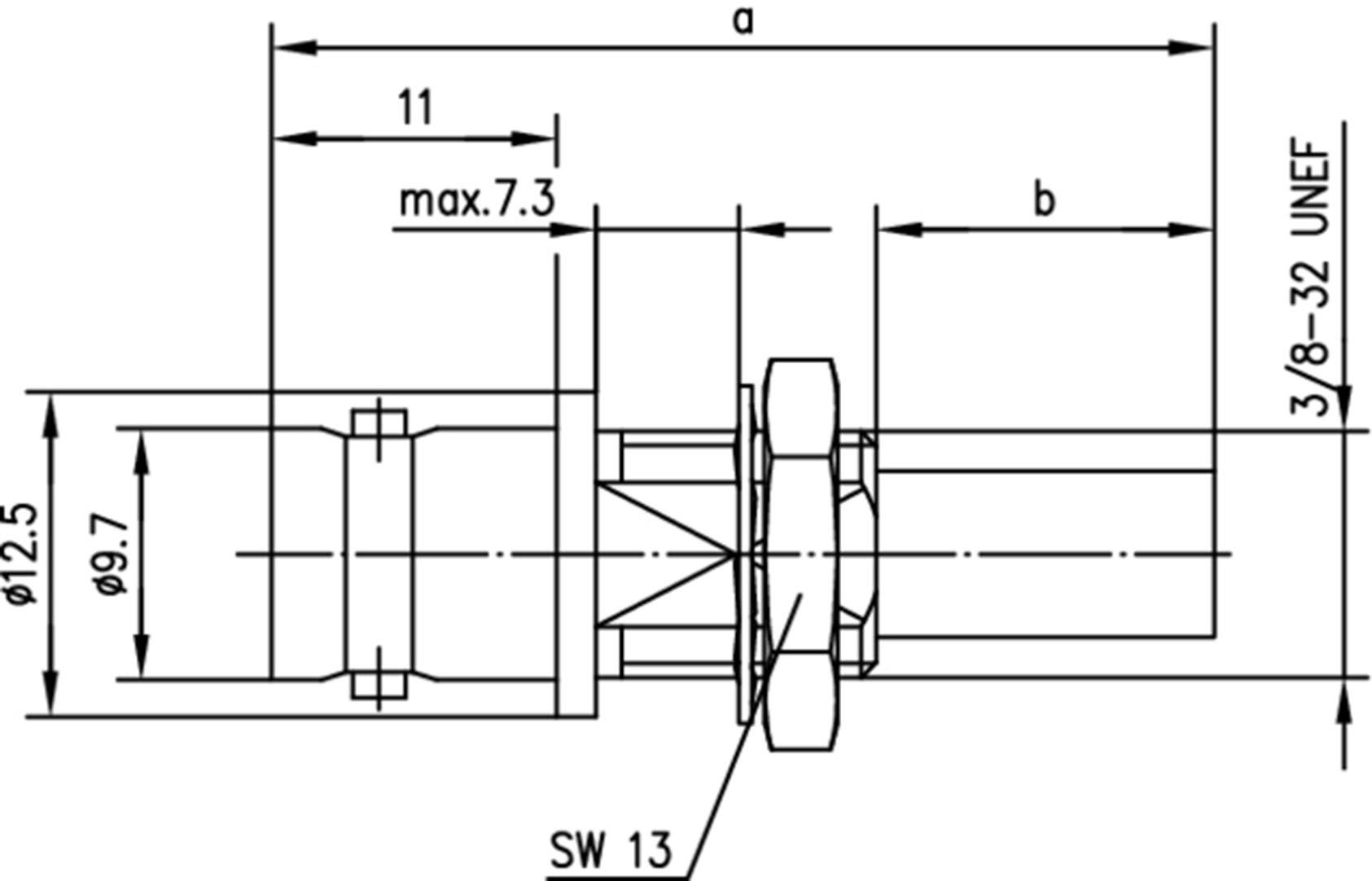

Dessin technique d'un adaptateur de raccordement de tuyau avec dimensions. Dimensions présentées : max. 7,3 mm, Ø12,5 mm, Ø9,7 mm, SW 13, 3/8-32 UNEF.

1/2

Photo non contractuelle

Groupe de câbles

RG 223/U

Type de produit

Connecteur BNC

Forme

embase femelle

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

Telegärtner

Livraison le lun. 12 octobre

6 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (6,24 € / unité(s))

6,24 €

HT

Plus que 6 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Nos services :

Caractéristiques techniques

Groupe de câbles: RG 223/U

Type de produit: Connecteur BNC

Forme: embase femelle

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 5.20 mm

Fréquence (max.): 4 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023382

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023382

Type de fermeture: à baïonnette

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1366883 Telegärtner 100023382 100023382 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366883 Telegärtner 100023382 100023382 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.
