Un connecteur avec un boîtier métallique et un isolant, adapté aux connexions électriques dans des applications techniques.

Un connecteur avec un boîtier métallique et un isolant, adapté aux connexions électriques dans des applications techniques.

Dessin technique d'une fiche avec dimensions : Longueur 27 mm, diamètre 12,5 mm, profondeur maximale 3 mm. Filetage 3/8-32 UNEF.

1/2

Type de produit

Connecteur BNC

Forme

embase femelle, verticale

Impédance

50 Ω

Connexion

raccord à vis

Contenu

1 pc(s)

Fiche technique (PDF)

Telegärtner

Livraison le ven. 2 octobre

69 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (4,99 € / unité(s))

4,99 €

HT

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Article alternatif TRU COMPONENTS

TRU COMPONENTS TC-10101488 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

2,74 €

HT hors

Points forts et détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Nos services :

Caractéristiques techniques

Taille: Z03

Type de produit: Connecteur BNC

Forme: embase femelle, verticale

Impédance: 50 Ω

Connexion: raccord à vis

Contenu: 1 pc(s)

Trou de montage: 11.2 mm

Matériau boîtier: laiton nickelé

Référence fabricant: 100023404

Résistance d'isolement: ≥ 5 GΩ

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023404

Type de fermeture: à baïonnette

UKCA: non pertinent

Documents et téléchargements

Fiche technique

Fiche technique 1090865 Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1090865 Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

92,48 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Telegärtner 100023404 100023404 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

92,48 €^*

Quel type de Connecteurs HF cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

TOOLCRAFT Jeu de pinces 4 pièces

TOOLCRAFT Jeu de pinces 4 pièces

Conrad Electronic

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Connecteur BNC femelle droit 50 Ω 1 pcs.

Connecteur BNC femelle droit 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

Conrad Electronic

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Conrad Electronic

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA femelle droit 50 Ω 1 pcs.

Connecteur SMA femelle droit 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100027513 100027513 Connecteur BNC embase femelle 75 Ω 1 pc(s) Piece

Telegärtner 100027513 100027513 Connecteur BNC embase femelle 75 Ω 1 pc(s) Piece

Conrad Electronic

Telegärtner 100023370 100023370 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Telegärtner 100023370 100023370 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Amphenol B6351B1-ND3G-50 B6351B1-ND3G-50 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Amphenol B6351B1-ND3G-50 B6351B1-ND3G-50 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023442 100023442 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Telegärtner 100023442 100023442 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9962736 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS TC-9962736 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023425 100023425 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Telegärtner 100023425 100023425 Connecteur BNC embase femelle 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100027477 100027477 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s) Piece

Telegärtner 100027477 100027477 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s) Piece

Conrad Electronic

Telegärtner 100023399 100023399 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s) Piece

Telegärtner 100023399 100023399 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s) Piece

Conrad Electronic

Telegärtner 100023550 100023550 Connecteur BNC embase femelle, verticale 75 Ω 1 pc(s)

Telegärtner 100023550 100023550 Connecteur BNC embase femelle, verticale 75 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-10101488 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS TC-10101488 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

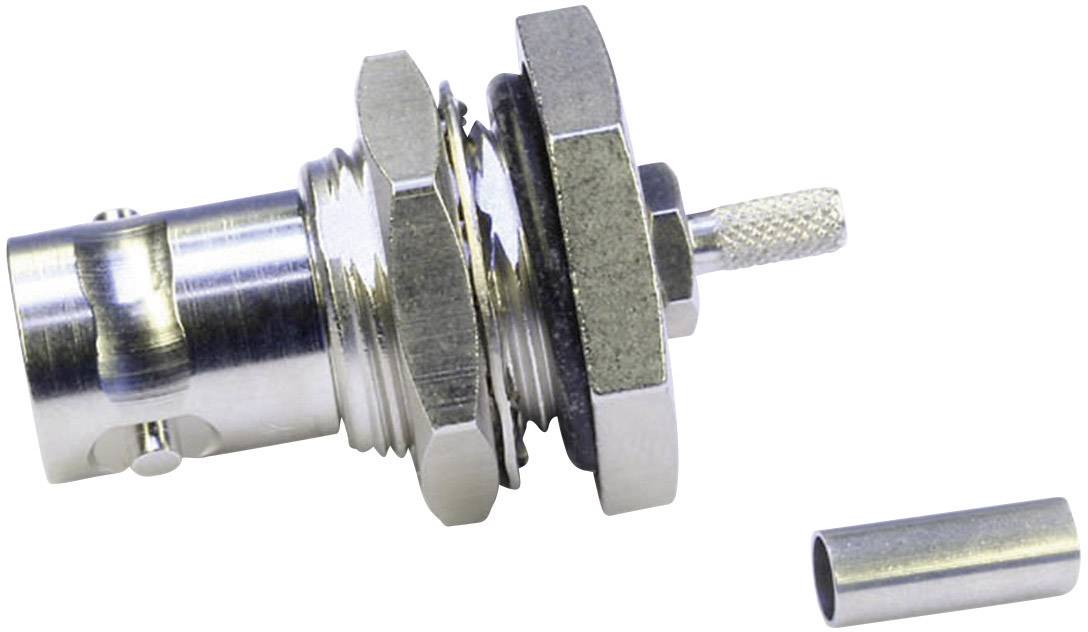

Telegärtner 100023431 100023431 Connecteur BNC embase femelle 50 Ω 1 pc(s)
