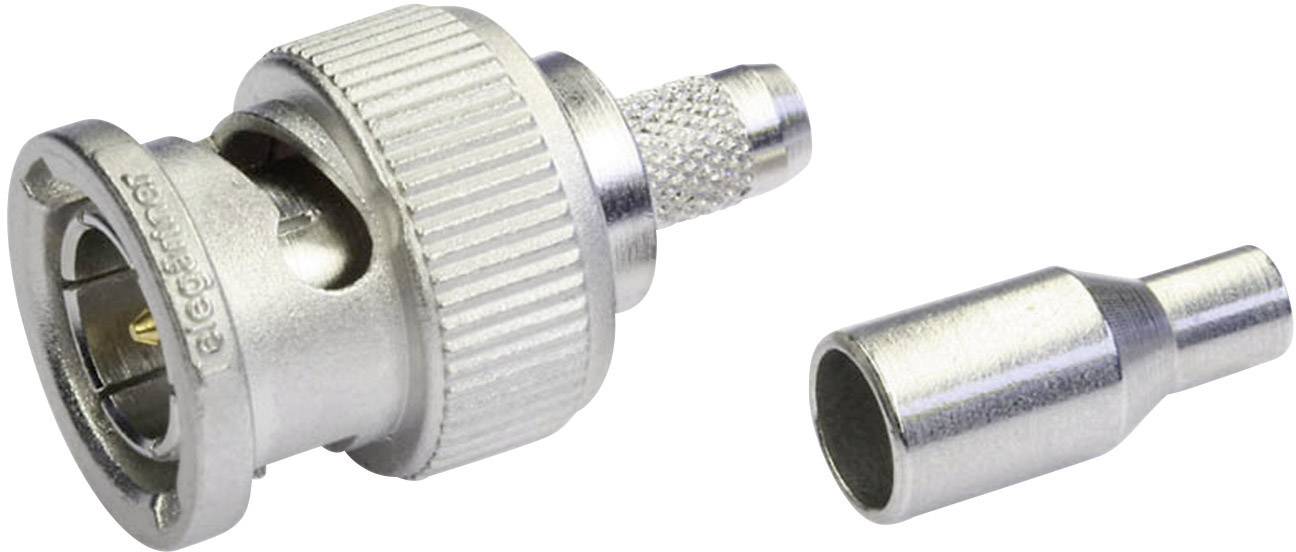

Un connecteur BNC argenté avec une extrémité retirée est posé à côté d'un adaptateur. Utilisé pour les connexions de câbles coaxiaux.

Un connecteur BNC argenté avec une extrémité retirée est posé à côté d'un adaptateur. Utilisé pour les connexions de câbles coaxiaux.

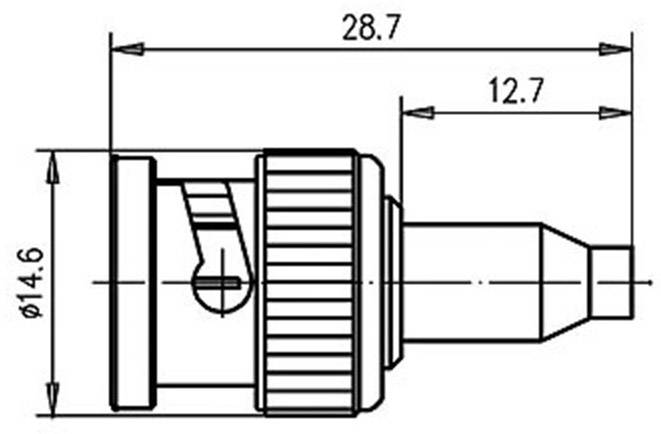

Dessin technique d'un connecteur avec dimensions. Longueur totale 28,7 mm, longueur partielle 12,7 mm, diamètre 14,6 mm.

1/2

Groupe de câbles

RG 179/BU

Type de produit

Connecteur BNC

Forme

mâle, droit

Impédance

75 Ω

Connexion

à sertir

Fiche technique (PDF)

Telegärtner

Livraison le ven. 2 octobre

107 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (3,58 € / unité(s))

3,58 €

HT

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Adaptateur BNC

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Nos services :

Nos guides :

Confection de câbles

Caractéristiques techniques

Groupe de câbles: RG 179/BU

Type de produit: Connecteur BNC

Forme: mâle, droit

Impédance: 75 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 2.70 mm

Matériau boîtier: laiton nickelé

Référence fabricant: 100023460

Résistance d'isolement: ≥ 5 GΩ

Matériau d'isolation: PE-LD

Matériau du contact: laiton

Conforme à la norme RoHS: oui

Gamme de température: -40 à +155 °C

Type: 100023460

Type de fermeture: à baïonnette

Diam. câble: 2.7 mm

Documents et téléchargements

Fiche technique

Fiche technique 1090854 Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1090854 Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Description

La série BNC comprend les connecteurs coaxiaux les plus fréquents, utilisés avec une fréquence jusqu’à 4 GHz. Ils sont équipés d’une fermeture à baïonnette et existent avec une impédance caractéristique de 50 Ω et 75 Ω. Il existe plusieurs variantes pour des câbles flexibles, semi-flexibles et semi-rigides. Les connecteurs pour circuit imprimé de la série BNC sont disponibles sous deux formes : à presser ou à souder. Les câbles seront raccordés par sertissage, par soudure ou par serrage, en fonction du modèle. Les connecteurs de la série BNC sont utilisés pour le transfert de signaux, de données et de vidéos.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Prix total:

95,24 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Telegärtner 100023460 100023460 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Prix total:

95,24 €^*

Quel type de Connecteurs HF cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

Conrad Electronic

TOOLCRAFT Jeu de pinces 4 pièces

TOOLCRAFT Jeu de pinces 4 pièces

Conrad Electronic

Pince à sertir Knipex PreciForce 97 52 50 1 pc(s)

Pince à sertir Knipex PreciForce 97 52 50 1 pc(s)

Conrad Electronic

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Connecteur BNC femelle droit 50 Ω 1 pcs.

Connecteur BNC femelle droit 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

Conrad Electronic

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Conrad Electronic

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA femelle droit 50 Ω 1 pcs.

Connecteur SMA femelle droit 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

BKL Electronic 0401002/D 0401002/D Connecteur BNC mâle, droit 75 Ω 1 pc(s)

BKL Electronic 0401002/D 0401002/D Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023477 100023477 Connecteur HDTV-BNC mâle, droit 75 Ω 1 pc(s)

Telegärtner 100023477 100023477 Connecteur HDTV-BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Neutrik NBNC75BLP7 NBNC75BLP7 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023575 100023575 Connecteur BNC embase femelle 75 Ω 1 pc(s)

Telegärtner 100023575 100023575 Connecteur BNC embase femelle 75 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023449 100023449 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Telegärtner 100023449 100023449 Connecteur BNC mâle, droit 75 Ω 1 pc(s)

Conrad Electronic

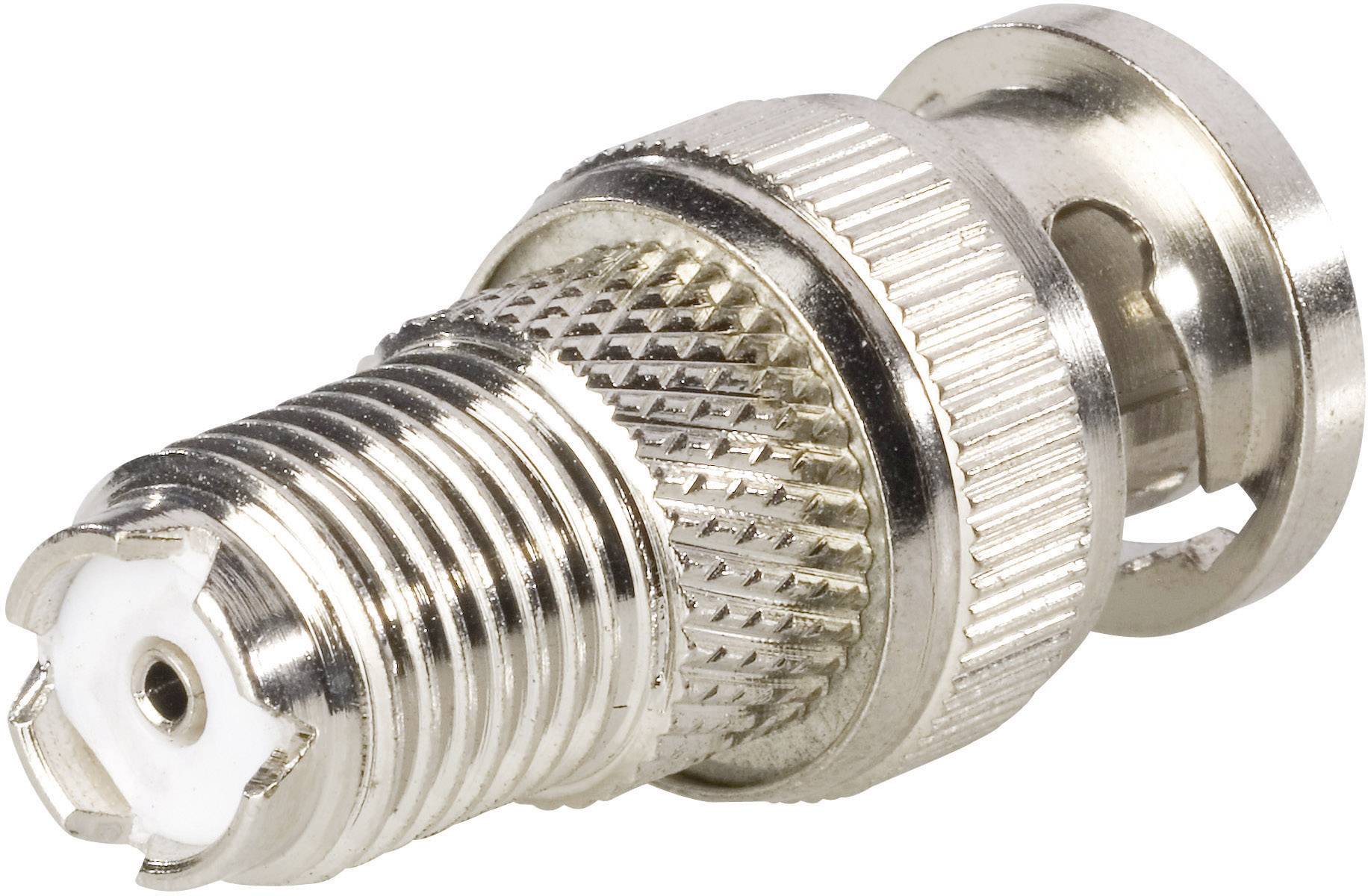

Adaptateur Mini-UHF BKL Electronic 0407015 Mini UHF femelle - BNC mâle 1 pc(s)
