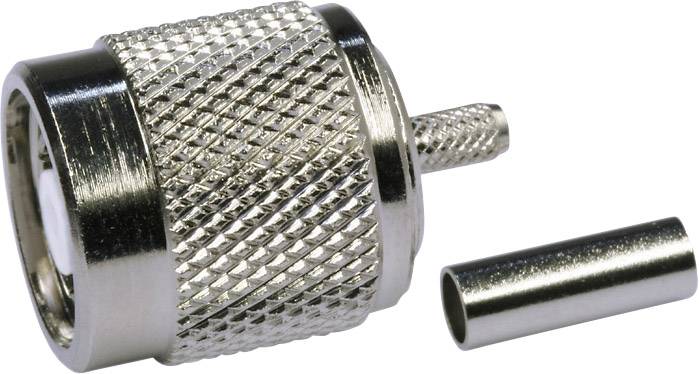

Un ensemble de connecteurs coaxiaux en argent comprenant une fiche principale texturée et un insert cylindrique.

Un ensemble de connecteurs coaxiaux en argent comprenant une fiche principale texturée et un insert cylindrique.

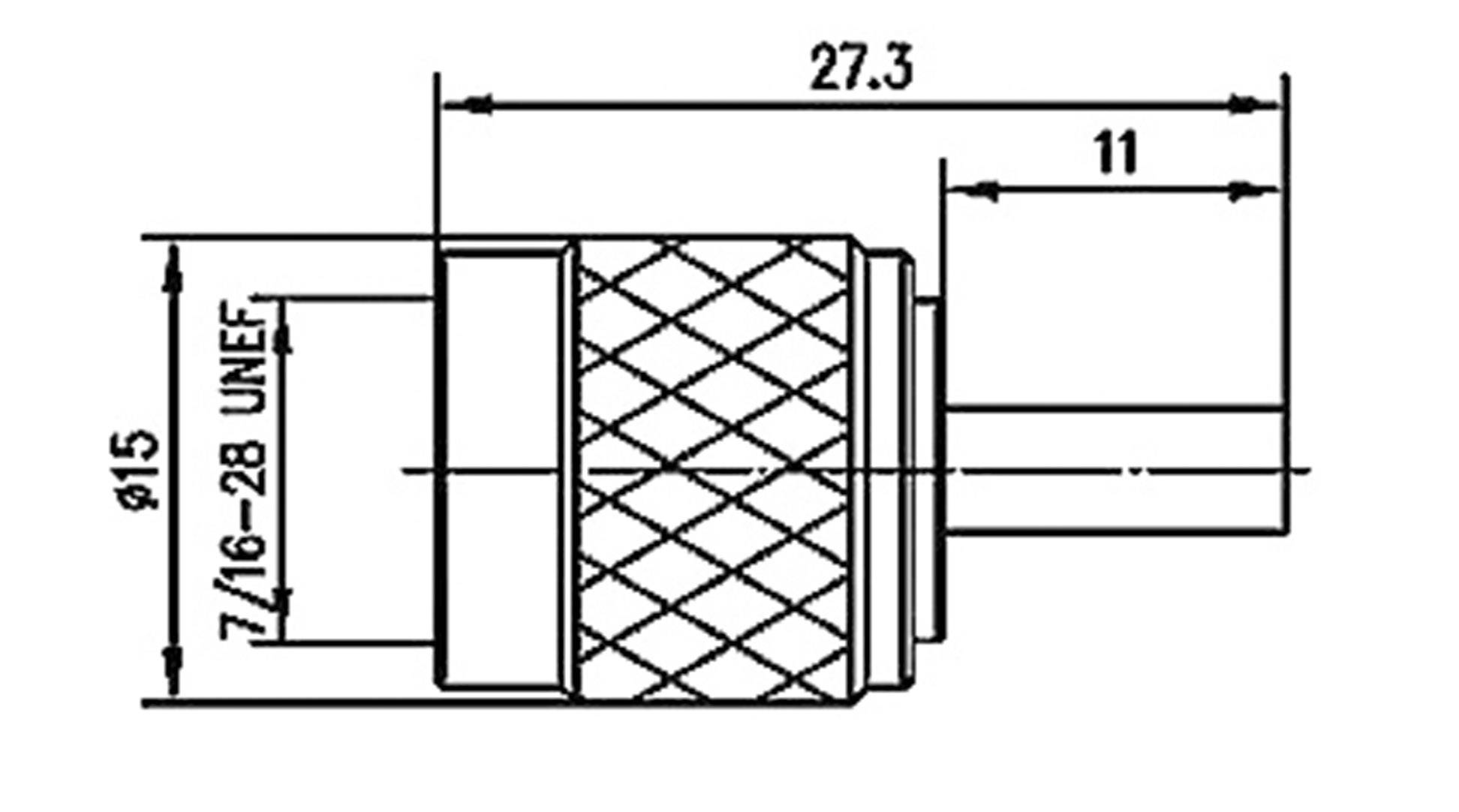

Dessin technique d'une fiche avec dimensions : longueur totale 27,3 mm, diamètre 15 mm, taille de filetage 7/16-28 UNEF.

1/2

Photo non contractuelle

Groupe de câbles

RG 316/U

Type de produit

Connecteur TNC à polarité inversée

Forme

mâle, droit

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

Telegärtner

Livraison le lun. 5 octobre

2 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (11,66 € / unité(s))

11,66 €

HT

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur TNC à polarité inversée

Sur un SMA Reverse, la forme des connecteurs est inversée.

Nos services :

Nos guides :

Confection de câbles

Caractéristiques techniques

Groupe de câbles: RG 316/U

Type de produit: Connecteur TNC à polarité inversée

Forme: mâle, droit

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 2.70 mm

Fréquence (max.): 6 GHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100023748

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -55 - +155 °C

Type: 100023748

Type de fermeture: à vis

Documents et téléchargements

Fiche technique

Fiche technique 1366019 Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366019 Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Description

Connecteurs TNC à polarité inversée: Les connecteurs TNC (Threaded Neill-Concelman) est un connecteur RF légèrement plus petit. Il est similaire au BNC plus commun, mais avec un accouplement fileté au lieu d'un accouplement à baïonnette. Les connecteurs TNC sont dotés d'un filetage UNEF 7-16-28. L'impédance est généralement de 50 Ω mais il en existe cependant quelques-uns de 75 Ω sur le marché. Le connecteur TNC fonctionne typiquement dans la plage de fréquence de 11 GHz. Les connecteurs TNC à polarité inversée sont une forme particulière du connecteur TNC L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Description

Connecteurs TNC à polarité inversée: Les connecteurs TNC (Threaded Neill-Concelman) est un connecteur RF légèrement plus petit. Il est similaire au BNC plus commun, mais avec un accouplement fileté au lieu d'un accouplement à baïonnette. Les connecteurs TNC sont dotés d'un filetage UNEF 7-16-28. L'impédance est généralement de 50 Ω mais il en existe cependant quelques-uns de 75 Ω sur le marché. Le connecteur TNC fonctionne typiquement dans la plage de fréquence de 11 GHz. Les connecteurs TNC à polarité inversée sont une forme particulière du connecteur TNC L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

99,15 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023748 100023748 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

99,15 €^*

Quel type de Connecteurs HF cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

Conrad Electronic

TOOLCRAFT Jeu de pinces 4 pièces

TOOLCRAFT Jeu de pinces 4 pièces

Conrad Electronic

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Connecteur BNC femelle droit 50 Ω 1 pcs.

Connecteur BNC femelle droit 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

Conrad Electronic

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Conrad Electronic

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA femelle droit 50 Ω 1 pcs.

Connecteur SMA femelle droit 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 1571893 Connecteur UHF mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1571893 Connecteur UHF mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Adaptateur coaxial Telegärtner 100024208 N mâle - FME mâle 1 pc(s)

Adaptateur coaxial Telegärtner 100024208 N mâle - FME mâle 1 pc(s)

Conrad Electronic

Telegärtner 100023745 100023745 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023745 100023745 Connecteur TNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

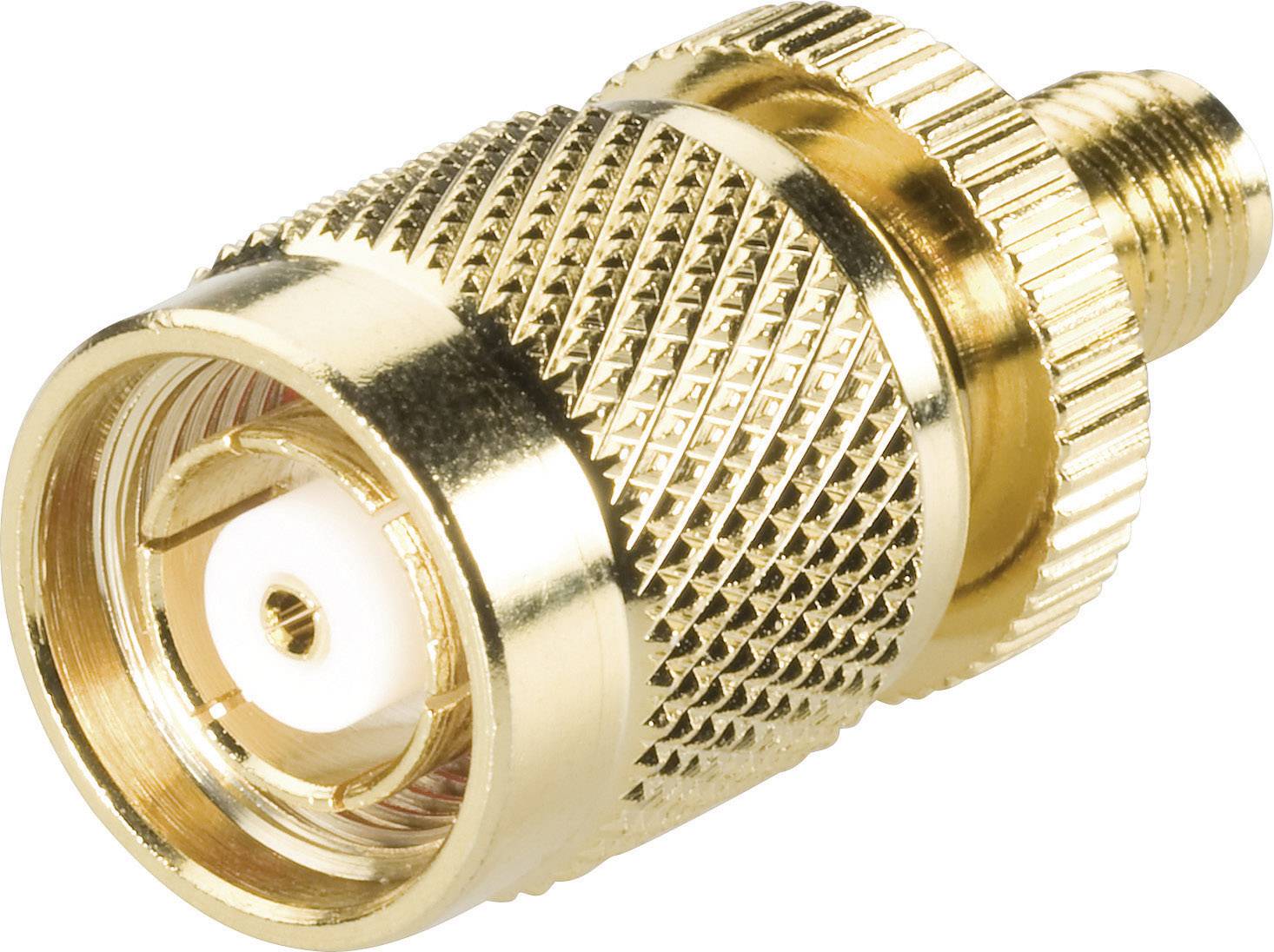

Adaptateur TNC inversé BKL Electronic 0419418 TNC inversé mâle - SMA femelle 1 pc(s)
