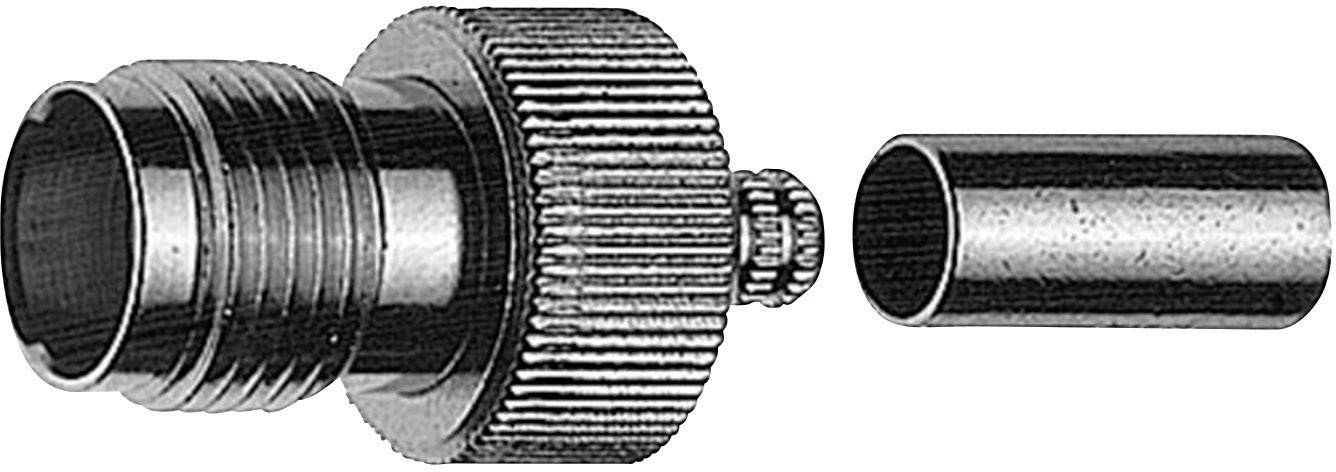

Un connecteur coaxial : à gauche une fiche mâle filetée, à droite un manchon amovible.

Un connecteur coaxial : à gauche une fiche mâle filetée, à droite un manchon amovible.

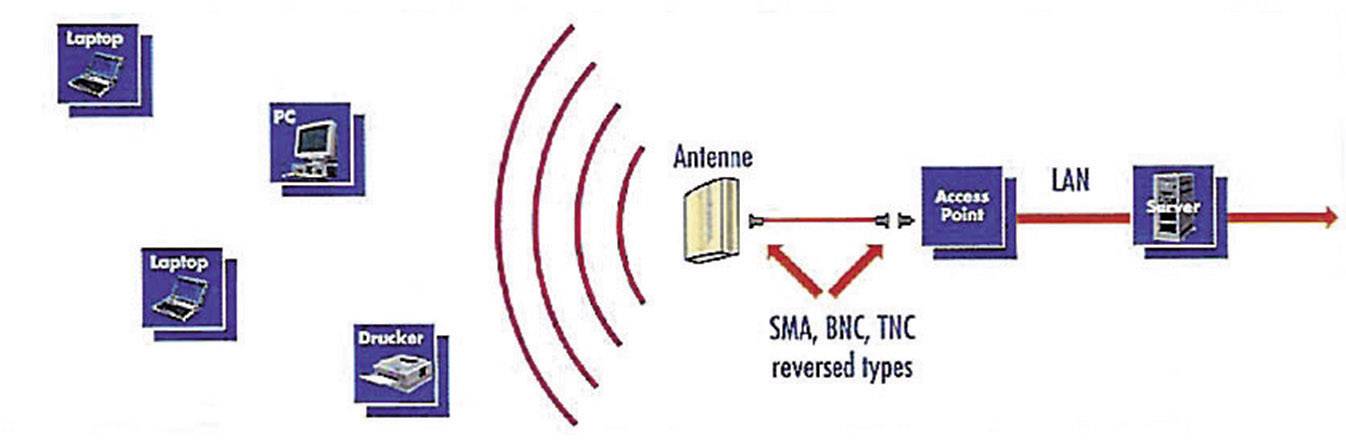

Le diagramme montre un réseau Wi-Fi : des appareils (ordinateur portable, PC, imprimante) se connectent sans fil via une antenne et un point d'accès au serveur LAN.

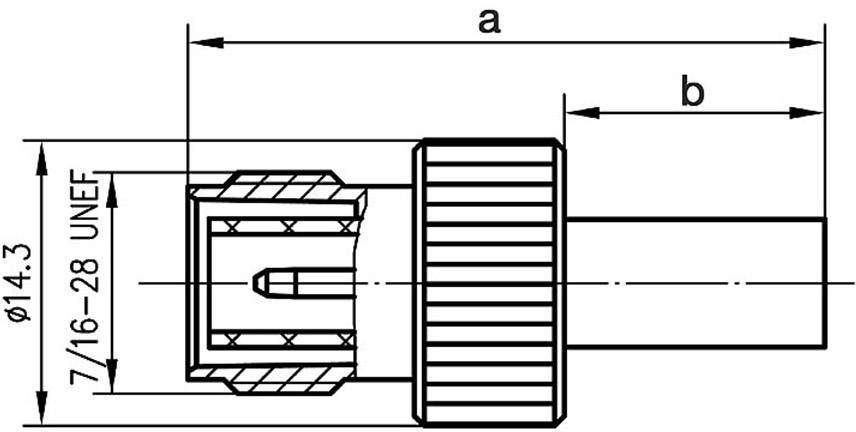

Dessin technique d'un connecteur avec dimensions : Diamètre 14,3 mm, Raccordement 7/16-28 UNEF. Parties a, b marquées.

1/3

Groupe de câbles

RG 58 C/U

Type de produit

Connecteur TNC à polarité inversée

Forme

mâle, droit

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

Telegärtner

Livraison le mar. 6 octobre

18 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (9,16 € / unité(s))

9,16 €

HT

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur TNC à polarité inversée

Sur un SMA Reverse, la forme des connecteurs est inversée.

Nos services :

Caractéristiques techniques

Groupe de câbles: RG 58 C/U

Type de produit: Connecteur TNC à polarité inversée

Forme: mâle, droit

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 4.95 mm

Matériau boîtier: laiton nickelé

Référence fabricant: 100023803

Résistance d'isolement: ≥ 5 GΩ

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -55 - +155 °C

Type: 100023803

Type de fermeture: à vis

Documents et téléchargements

Fiche technique

Fiche technique 1090932 Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1090932 Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Description

Connecteurs TNC à polarité inversée: Les connecteurs TNC (Threaded Neill-Concelman) est un connecteur RF légèrement plus petit. Il est similaire au BNC plus commun, mais avec un accouplement fileté au lieu d'un accouplement à baïonnette. Les connecteurs TNC sont dotés d'un filetage UNEF 7-16-28. L'impédance est généralement de 50 Ω mais il en existe cependant quelques-uns de 75 Ω sur le marché. Le connecteur TNC fonctionne typiquement dans la plage de fréquence de 11 GHz. Les connecteurs TNC à polarité inversée sont une forme particulière du connecteur TNC L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Description

Connecteurs TNC à polarité inversée: Les connecteurs TNC (Threaded Neill-Concelman) est un connecteur RF légèrement plus petit. Il est similaire au BNC plus commun, mais avec un accouplement fileté au lieu d'un accouplement à baïonnette. Les connecteurs TNC sont dotés d'un filetage UNEF 7-16-28. L'impédance est généralement de 50 Ω mais il en existe cependant quelques-uns de 75 Ω sur le marché. Le connecteur TNC fonctionne typiquement dans la plage de fréquence de 11 GHz. Les connecteurs TNC à polarité inversée sont une forme particulière du connecteur TNC L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Prix total:

100,82 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023803 100023803 Connecteur TNC à polarité inversée mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Prix total:

100,82 €^*

Quel type de Connecteurs HF cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Pince à sertir TOOLCRAFT PZ-505 818645 7 pièces pour connecteur coaxial BNC, TNC, pour fiche FO

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

Conrad Electronic

TOOLCRAFT Jeu de pinces 4 pièces

TOOLCRAFT Jeu de pinces 4 pièces

Conrad Electronic

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Connecteur BNC femelle droit 50 Ω 1 pcs.

Connecteur BNC femelle droit 50 Ω 1 pcs.

Conrad Electronic

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

Conrad Electronic

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Conrad Electronic

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-12885924 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS TC-12885924 Connecteur BNC embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA femelle droit 50 Ω 1 pcs.

Connecteur SMA femelle droit 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA, embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA, embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Telegärtner J01011A0075 100023783 Connecteur TNC femelle, droit 1 pc(s)

Telegärtner J01011A0075 100023783 Connecteur TNC femelle, droit 1 pc(s)

Conrad Electronic

BKL Electronic 0406010 0406010 Connecteur UHF mâle, droit 50 Ω 1 pc(s)

BKL Electronic 0406010 0406010 Connecteur UHF mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-12885936 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-12885936 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, droit 50 Ω Conrad Components SMA-JC-RG174-1 1 pcs.

Connecteur SMA mâle, droit 50 Ω Conrad Components SMA-JC-RG174-1 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9990288 Connecteur BNC mâle, droit 1 pc(s)

TRU COMPONENTS TC-9990288 Connecteur BNC mâle, droit 1 pc(s)

Conrad Electronic

Telegärtner J01021A0063 100023999 Connecteur N femelle, droit 50 Ω 1 pc(s)

Telegärtner J01021A0063 100023999 Connecteur N femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023786 100023786 Embase de câble TNC Femelle 50 Ω 1 pc(s) Single

Telegärtner 100023786 100023786 Embase de câble TNC Femelle 50 Ω 1 pc(s) Single

Conrad Electronic

Telegärtner J01021A0145 100024005 Connecteur N femelle, droit 50 Ω 1 pc(s)

Telegärtner J01021A0145 100024005 Connecteur N femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100023906 100023906 Connecteur N mâle, droit 50 Ω 1 pc(s)

Telegärtner 100023906 100023906 Connecteur N mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

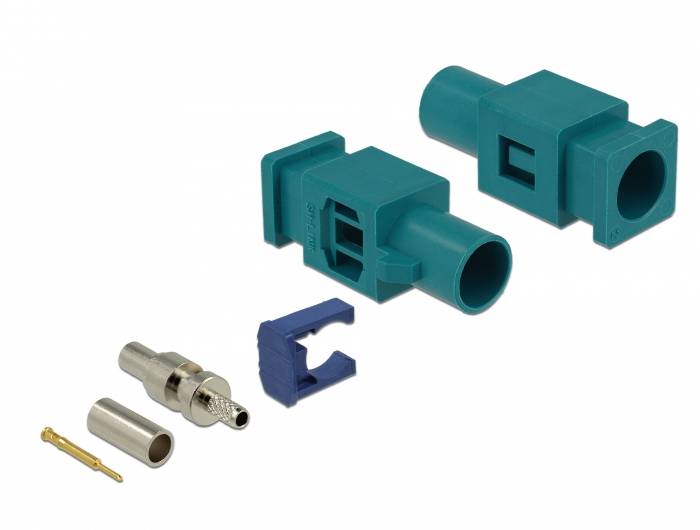

Delock 89765 89765 Connecteur FAKRA mâle 1 pc(s) Bag
