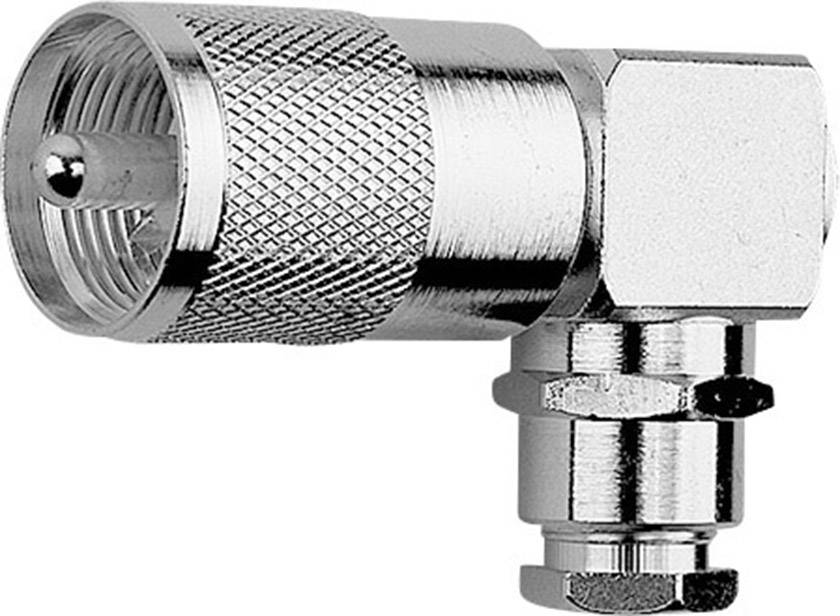

Un adaptateur coaxial à angle droit en métal qui relie deux câbles coaxiaux. Il présente un rainurage pour une meilleure prise en main.

Un adaptateur coaxial à angle droit en métal qui relie deux câbles coaxiaux. Il présente un rainurage pour une meilleure prise en main.

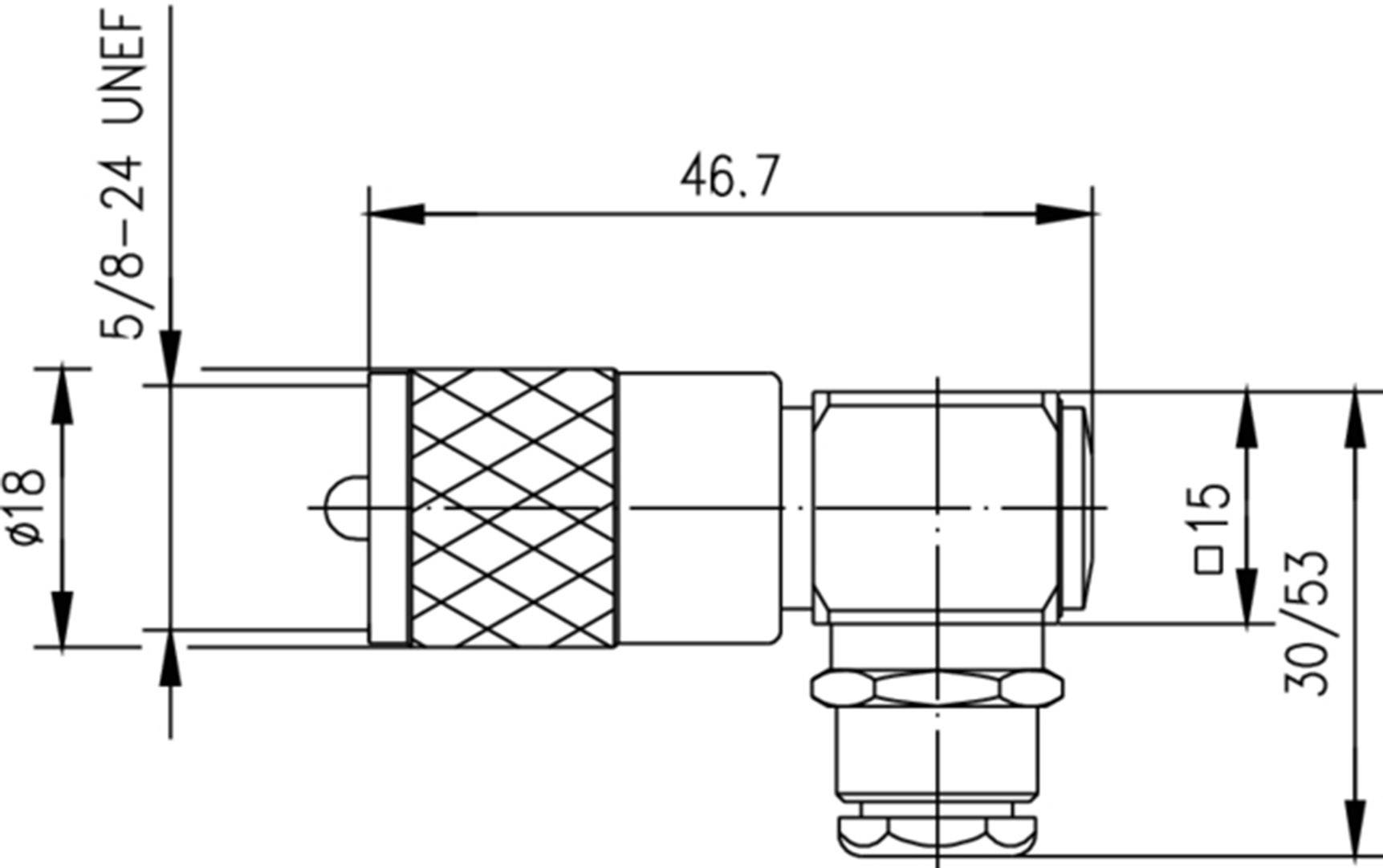

Dessin technique d'un raccord avec les dimensions suivantes : 46,7 mm (longueur), 18 mm (diamètre), filetage 5/8-24 UNEF.

1/2

Photo non contractuelle

Groupe de câbles

RG 58 C/U

RG 223/U

RG 141

RG 142 B/U

Type de produit

Connecteur UHF

Forme

mâle, coudé

Impédance

50 Ω

Connexion

raccord à vis

Fiche technique (PDF)

Telegärtner

Livraison avant le jeu. 8 octobre

5 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Nombre

pièce(s)

Total (18,33 € / unité(s))

18,33 €

HT

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur UHF

La fiche femelle est définie d'après la forme du conducteur interne.
Ce texte a été traduit par une machine.

Caractéristiques techniques

Groupe de câbles: RG 58 C/U
RG 223/U
RG 141
RG 142 B/U

Type de produit: Connecteur UHF

Forme: mâle, coudé

Impédance: 50 Ω

Connexion: raccord à vis

Contenu: 1 pc(s)

Diamètre de câble: 5.20 mm

Fréquence (max.): 200 MHz

Matériau boîtier: laiton nickelé

Référence fabricant: 100024340

Matériau d'isolation: POM

Matériau du contact: laiton argenté

Conforme à la norme RoHS: oui

Gamme de température: -40 °C jusqu'à 70 °C

Type: 100024340

Type de fermeture: à vis

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 1366715 Telegärtner 100024340 100024340 Connecteur UHF mâle, coudé 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366715 Telegärtner 100024340 100024340 Connecteur UHF mâle, coudé 50 Ω 1 pc(s)

Description

Connecteurs UHF: Les connecteurs UHF (ultrahaute fréquence) ont été inventés dans les années 1930 lorsque la fréquence de 300 MHz était considérée comme une haute fréquence. Aujourd'hui, 300 MHz est plutôt une basse fréquence. Les connecteurs UHF ont été conçus comme connecteur vidéo pour les radars et les applications militaires. Le connecteur UHF est doté d'un filetage UNEF 24 tpi de 5/8".

Description

Connecteurs UHF: Les connecteurs UHF (ultrahaute fréquence) ont été inventés dans les années 1930 lorsque la fréquence de 300 MHz était considérée comme une haute fréquence. Aujourd'hui, 300 MHz est plutôt une basse fréquence. Les connecteurs UHF ont été conçus comme connecteur vidéo pour les radars et les applications militaires. Le connecteur UHF est doté d'un filetage UNEF 24 tpi de 5/8".
