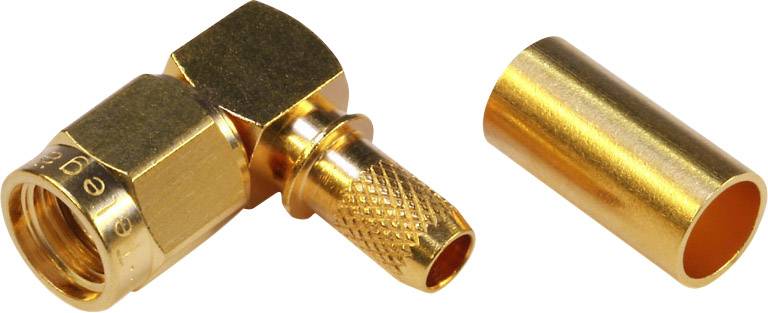

Fiche coaxiale dorée et un manchon métallique séparé qui vont ensemble. Ils sont habituellement utilisés pour les connexions de câbles.

Fiche coaxiale dorée et un manchon métallique séparé qui vont ensemble. Ils sont habituellement utilisés pour les connexions de câbles.

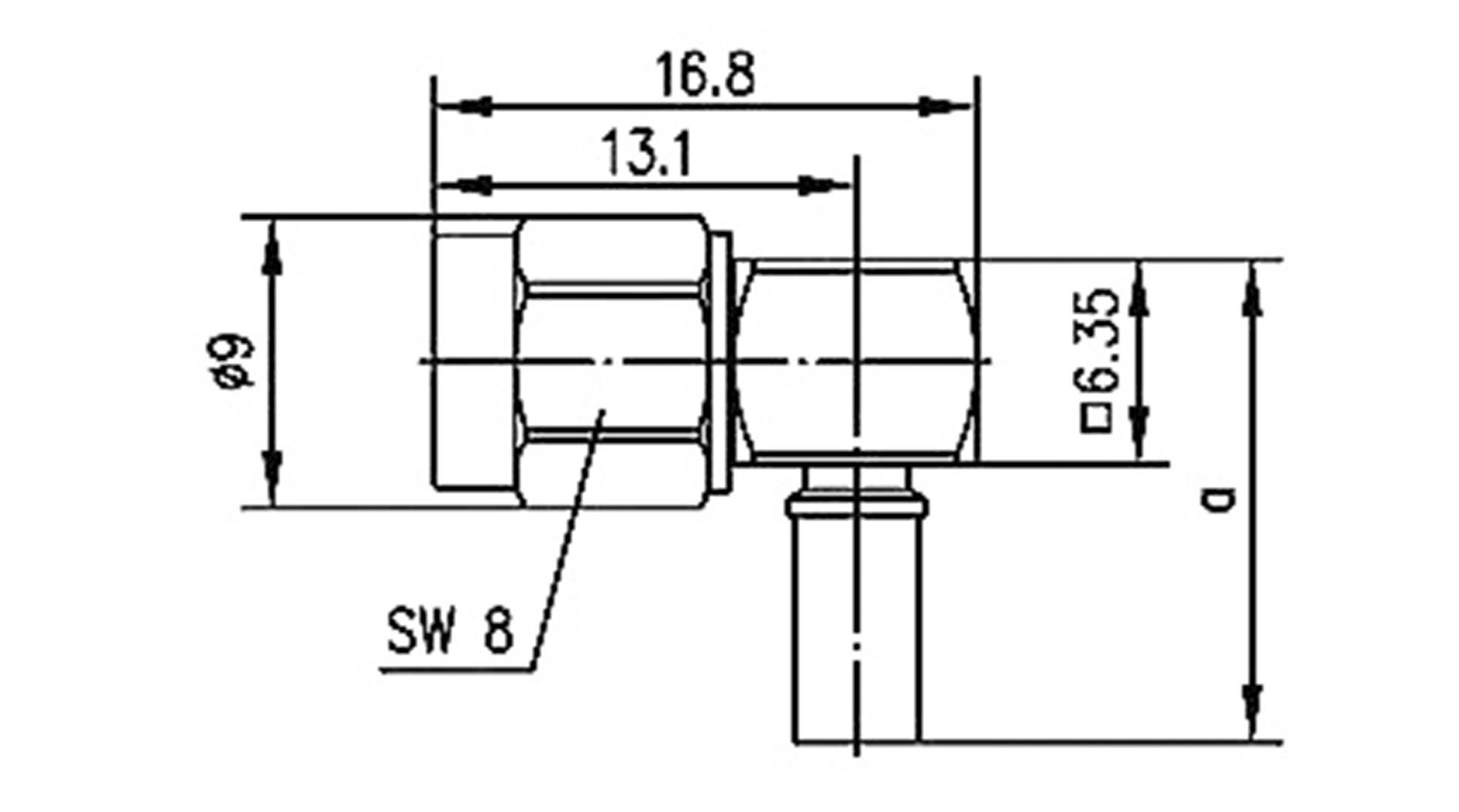

Dessin technique d'un raccord avec indication des dimensions : 16,8 mm de long, 9 mm de large, largeur de clé 8 mm, intérieur 13,1 mm.

1/2

Photo non contractuelle

Groupe de câbles

RG 58 C/U

Type de produit

Connecteur SMA à polarité inversée

Forme

mâle, coudé

Impédance

50 Ω

Connexion

à sertir

Fiche technique (PDF)

Telegärtner

Livraison le ven. 2 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (9,16 € / unité(s))

9,16 €

HT

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Connecteur SMA à polarité inversée

Sur un SMA Reverse, la forme des connecteurs est inversée.

Nos services :

Caractéristiques techniques

Groupe de câbles: RG 58 C/U

Type de produit: Connecteur SMA à polarité inversée

Forme: mâle, coudé

Impédance: 50 Ω

Connexion: à sertir

Contenu: 1 pc(s)

Diamètre de câble: 4.95 mm

Fréquence (max.): 6 GHz

Matériau boîtier: laiton doré

Référence fabricant: 100024656

Matériau d'isolation: PTFE

Matériau du contact: laiton doré

Conforme à la norme RoHS: oui

Gamme de température: -55 - +155 °C

Type: 100024656

Type de fermeture: à vis

Documents et téléchargements

Fiche technique

Fiche technique 1366631 Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1366631 Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Description

Connecteurs SMA à polarité inversée: Les connecteurs SMA sont des connecteurs RF coaxiaux avec une impédance de 50 ohms. Le connecteur subminiature version A est couramment utilisé dans les systèmes d'antenne WiFi, mais a également été utilisé dans les antennes radio portables. Les connecteurs SMA sont équipés d'un corps fileté et d'un écrou hexagonal qui visse la fiche mâle et la prise femelle l'un à l'autre, garantissant que la broche centrale de la connexion femelle est maintenue stable et que l'accouplement est sécurisé. Les connecteurs SMA à polarité inversée sont une forme particulière du connecteur SMA. L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Description

Connecteurs SMA à polarité inversée: Les connecteurs SMA sont des connecteurs RF coaxiaux avec une impédance de 50 ohms. Le connecteur subminiature version A est couramment utilisé dans les systèmes d'antenne WiFi, mais a également été utilisé dans les antennes radio portables. Les connecteurs SMA sont équipés d'un corps fileté et d'un écrou hexagonal qui visse la fiche mâle et la prise femelle l'un à l'autre, garantissant que la broche centrale de la connexion femelle est maintenue stable et que l'accouplement est sécurisé. Les connecteurs SMA à polarité inversée sont une forme particulière du connecteur SMA. L'extérieur des deux connecteurs est le même, seul l'intérieur est différent - les prises mâle Reverse ont une forme de prise femelle et les prises femelle Reverse ont un contact central en forme de prise mâle.

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

96,65 €^*

Souvent acheté ensemble

(^*Les prix indiqués s'entendent HT)

Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Telegärtner 100024656 100024656 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

Prix total:

96,65 €^*

Quel type de Connecteurs HF cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Set d'outils de sertissage TOOLCRAFT PZ-507 1365635 439 pièces pour cosses, pour connecteur plat, pour cosses Faston, po

Conrad Electronic

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

TOOLCRAFT PZ-500 Pince à sertir sans matrice à sertir, avec mallette système

Conrad Electronic

TOOLCRAFT Jeu de pinces 4 pièces

TOOLCRAFT Jeu de pinces 4 pièces

Conrad Electronic

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur UHF embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

Connecteur BNC femelle droit 50 Ω 1 pcs.

Connecteur BNC femelle droit 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Connecteur SMA mâle, coudée 50 Ω 1 pcs.

Conrad Electronic

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Connecteur SMA embase femelle, montage vertical 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920760 Connecteur BNC embase femelle, contacts droits 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS LT-BNC-DC Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-9920756 Connecteur BNC femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Components 93014c1022 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Connecteur SMA mâle, coudé 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

TRU COMPONENTS 1579491 Connecteur SMA mâle, droit 1 pc(s)

Conrad Electronic

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Connecteur Reverse SMA femelle, droit 50 Ω Tru Components SMA-JC-RG58-2 1 pcs.

Conrad Electronic

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KC-RG58-1 1372243 Connecteur SMA femelle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

TRU COMPONENTS 740845 Connecteur BNC embase femelle horizontale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE2 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

TRU COMPONENTS SMA-KE3 5972640 Connecteur SMA embase femelle, verticale 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA femelle droit 50 Ω 1 pcs.

Connecteur SMA femelle droit 50 Ω 1 pcs.

Conrad Electronic

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS 1579373 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

TRU COMPONENTS TC-10101508 Connecteur BNC mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Components 1493155 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

Telegärtner 100024657 100024657 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Telegärtner 100024657 100024657 Connecteur SMA à polarité inversée mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

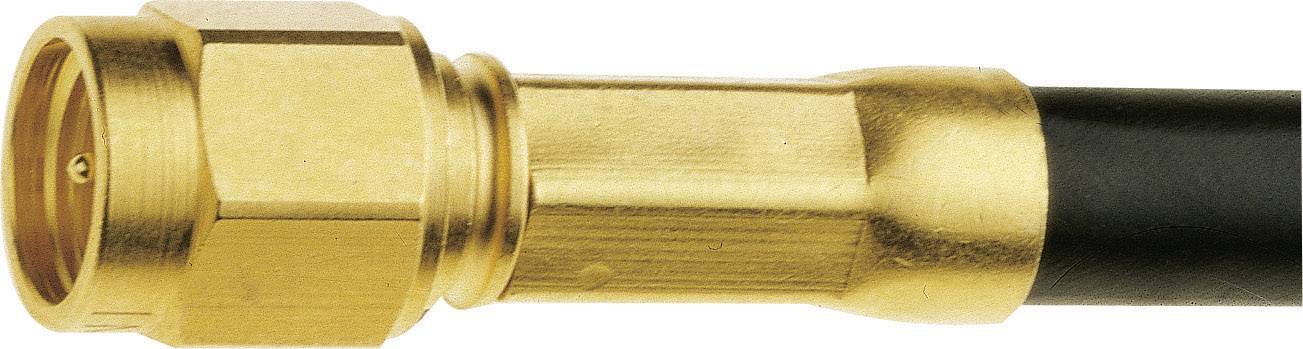

IMS 101.42.1410.081 101.42.1410.081 Connecteur SMA mâle, droit 50 Ω 1 pc(s)

IMS 101.42.1410.081 101.42.1410.081 Connecteur SMA mâle, droit 50 Ω 1 pc(s)

Conrad Electronic

Connecteur SMA Reverse mâle, coudé 50 Ω Tru Components SMA JWC-RG58 1 pièces

Connecteur SMA Reverse mâle, coudé 50 Ω Tru Components SMA JWC-RG58 1 pièces

Conrad Electronic

Telegärtner 100027638 100027638 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Telegärtner 100027638 100027638 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

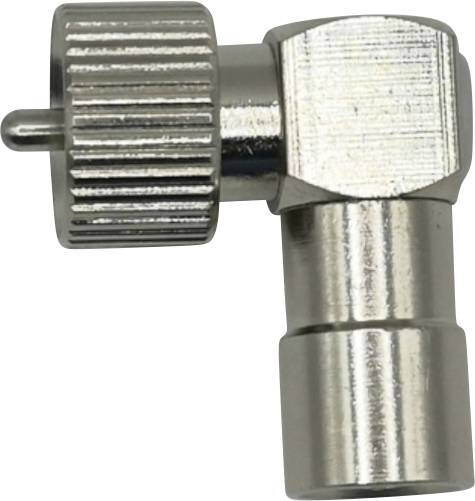

Albrecht 5858 Fiche coudée FME mâle - DV 1 pc(s) Package

Albrecht 5858 Fiche coudée FME mâle - DV 1 pc(s) Package

Conrad Electronic

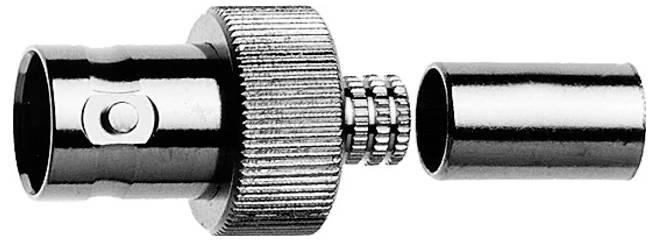

Telegärtner 100023546 100023546 Embase de câble BNC Femelle 75 Ω 1 pc(s) Piece

Telegärtner 100023546 100023546 Embase de câble BNC Femelle 75 Ω 1 pc(s) Piece

Conrad Electronic

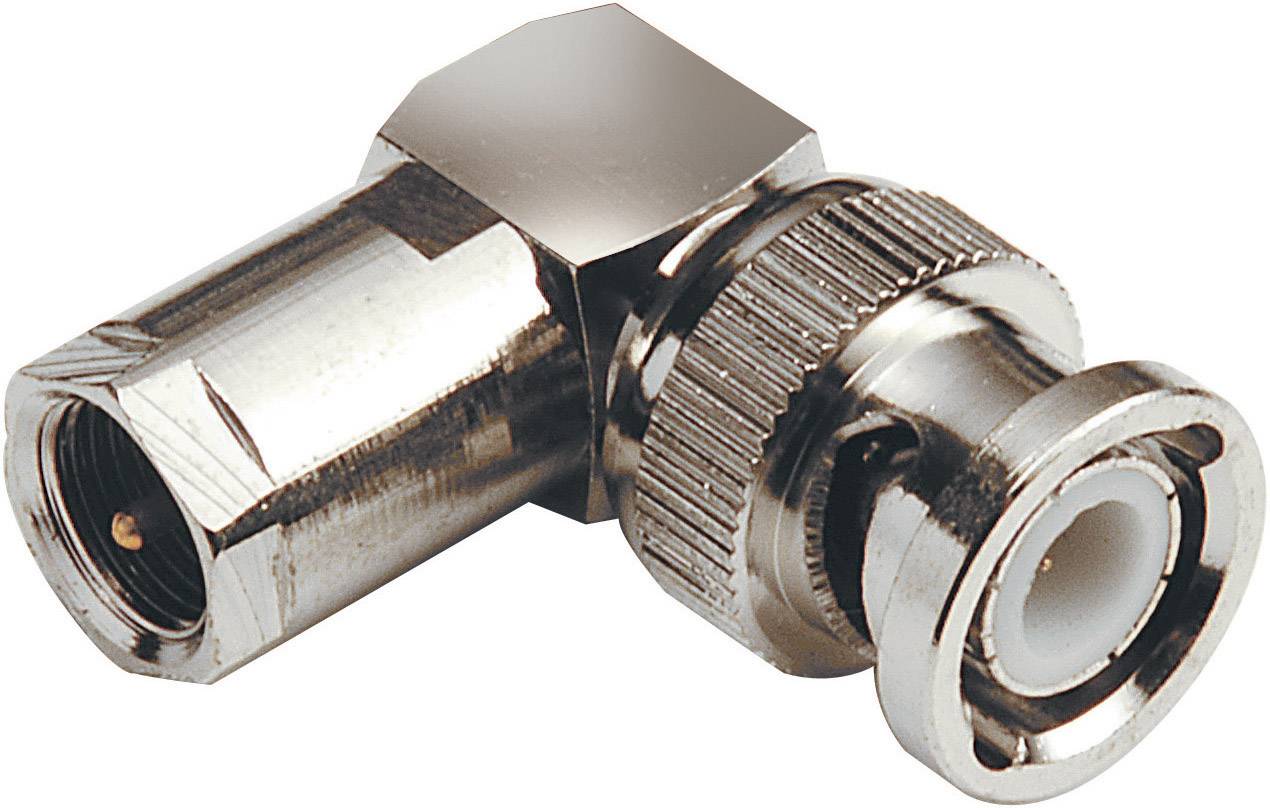

TRU COMPONENTS 1579316 Adaptateur FME FME mâle - BNC mâle 1 pc(s)

TRU COMPONENTS 1579316 Adaptateur FME FME mâle - BNC mâle 1 pc(s)

Conrad Electronic

Conrad Components 1493154 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Components 1493154 Connecteur SMA mâle, coudé 50 Ω 1 pc(s)

Conrad Electronic

BKL Electronic 0409060 0409060 Connecteur SMA embase mâle horizontale 50 Ω 1 pc(s)

BKL Electronic 0409060 0409060 Connecteur SMA embase mâle horizontale 50 Ω 1 pc(s)

Conrad Electronic

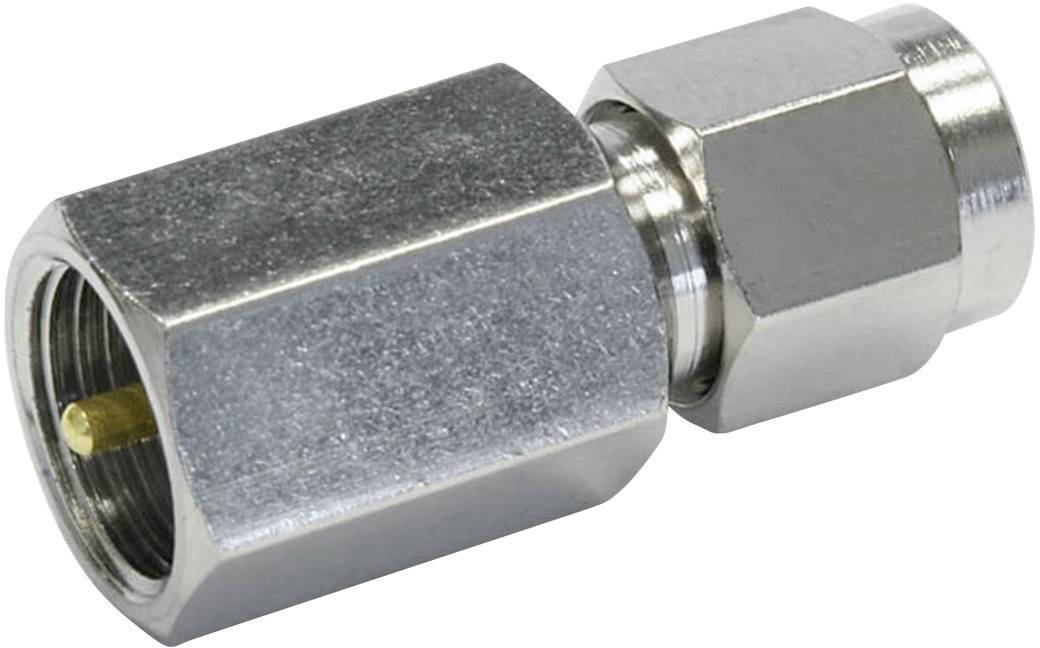

Adaptateur BNC Telegärtner 100025661 FME mâle - SMA mâle 0 mm 1 pc(s)

Adaptateur BNC Telegärtner 100025661 FME mâle - SMA mâle 0 mm 1 pc(s)

Conrad Electronic

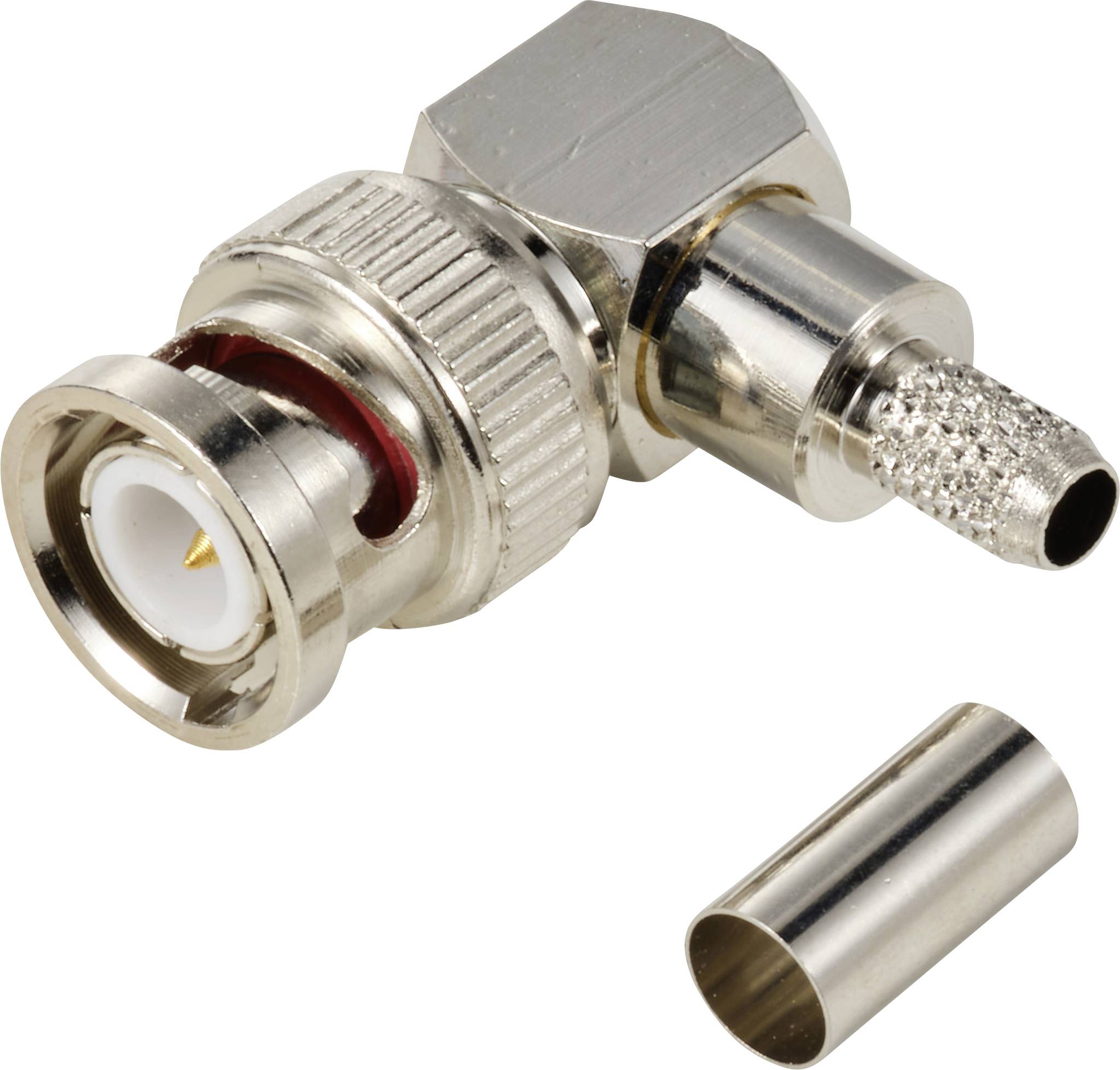

TRU COMPONENTS TC-12885940 Connecteur BNC mâle, coudé 50 Ω 1 pc(s)
