VOLTCRAFT PP-406 Pointe de touche droit, isolé 60 MHz 1:1, 10:1 600 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
7,91 €
5
6% = 2,40 €
7,43 €
10
9% = 6,80 €
7,23 €
25
10% = 20,00 €
7,11 €
50
12% = 47,50 €
6,96 €
100
14% = 111,00 €
6,80 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (7,91 € / unité(s))
7,91 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
VOLTCRAFT PP-406 Sonde 60 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m
- Amortissement : 1:10
- Résistance d'entrée : 1 MΩ:10 MΩ
- Capacité d'entrée : 1X : 85 pF – 115 pF, 10X : 14,5 pF – 17,5 pF
- Largeur de bande du système: 1X: 6 MHz, 10X: 60 MHz
- Plage de compensation: 10X: 5 pF – 30 pF
- Tension d'entrée de service maximale: 1X: ≤ 200 V PK, 10X: ≤ 600 V PK
- SÉCURITÉ : IEC-61010 CAT II 1X : 150 V C.A., 10 X : 300 V C.A.
Caractéristiques techniques
- Type de produit
Pointe de touche
- Bande passante
60 MHz
- Facteur d'échelle
1:1
10:1
- Tension nominale
600 V
- Capacité d'entrée
17.5 pF
d'usine (sans certificat)
- Poids
55 g
- Longueur de câble
1.3 m
- Catégorie de mesure
CAT II 600 V
- Spécificités de la fiche
droit
isolé
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Fiche technique
Fiche technique 3804133 VOLTCRAFT PP-406 Pointe de touche droit, isolé 60 MHz 1:1, 10:1 600 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3804133 VOLTCRAFT PP-406 Pointe de touche droit, isolé 60 MHz 1:1, 10:1 600 V
Conditions de garantie
Conditions de garantie 3804133 VOLTCRAFT PP-406 Pointe de touche droit, isolé 60 MHz 1:1, 10:1 600 V
Description

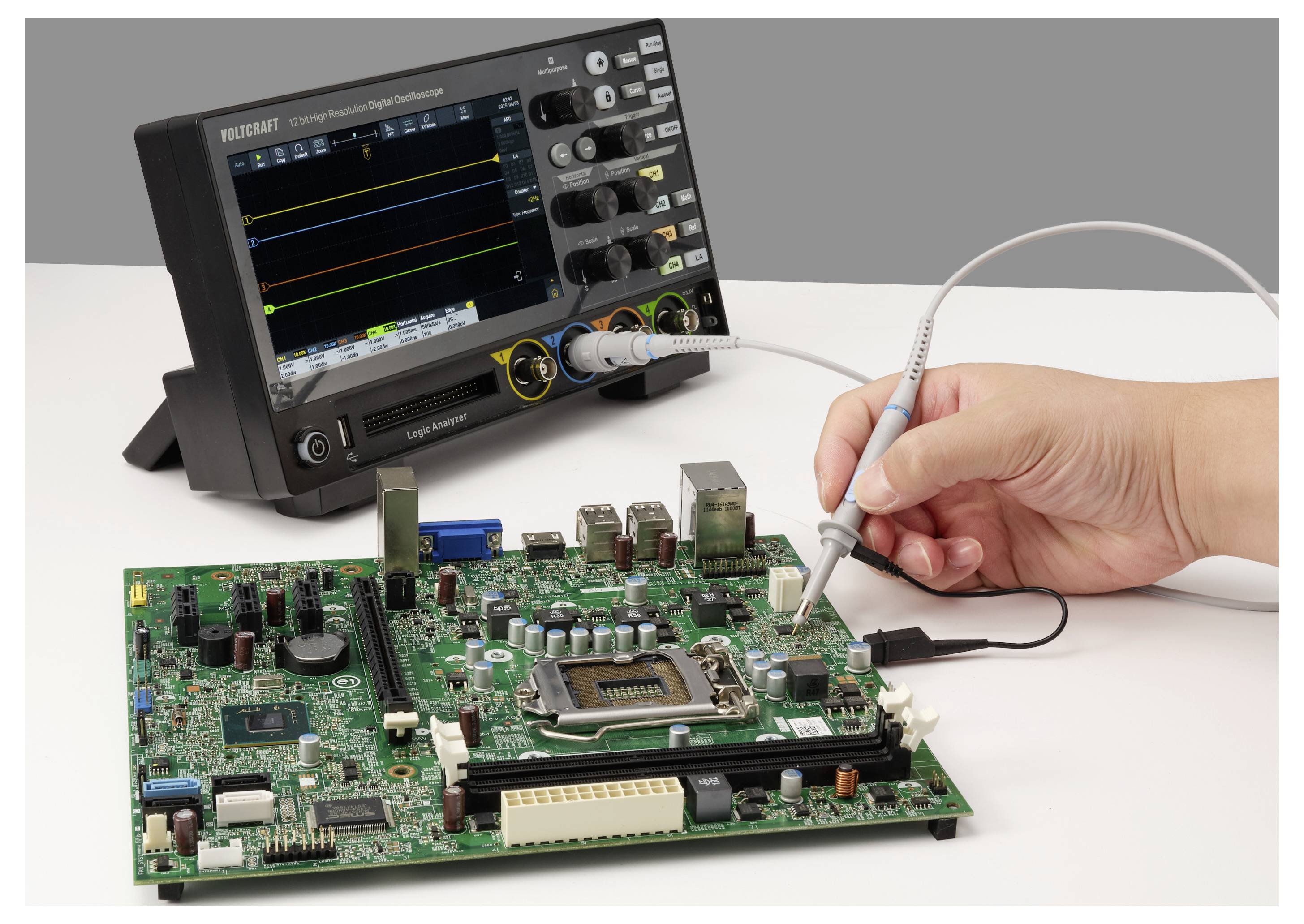

La sonde VOLTCRAFT PP-406 est un instrument fiable pour les tâches de mesure quotidiennes sur les oscilloscopes dans les ateliers et les laboratoires. Le modèle étalonné selon les normes d'usine (sans certificat) offre une bande passante allant jusqu'à 60 MHz en mode 10X.
Rapport de division flexible
Grâce à la possibilité de commutation entre les amortissements 1:1 et 10:1, la tête de palpage peut être utilisée de manière flexible pour différents niveaux de tension. En mode 10X, une tension d'entrée de service maximale de 600 V PK est atteinte.
Exécution conforme à la sécurité
Le câble de 1,3 mètres de long dispose d'une prise droite et isolée. La tête de palpage est spécifiée pour la catégorie de mesure CAT II (600 V en mode 10X), WAS prend en charge le respect des normes de sécurité pour les séries de mesures commerciales.
Kit d'accessoires pratiques

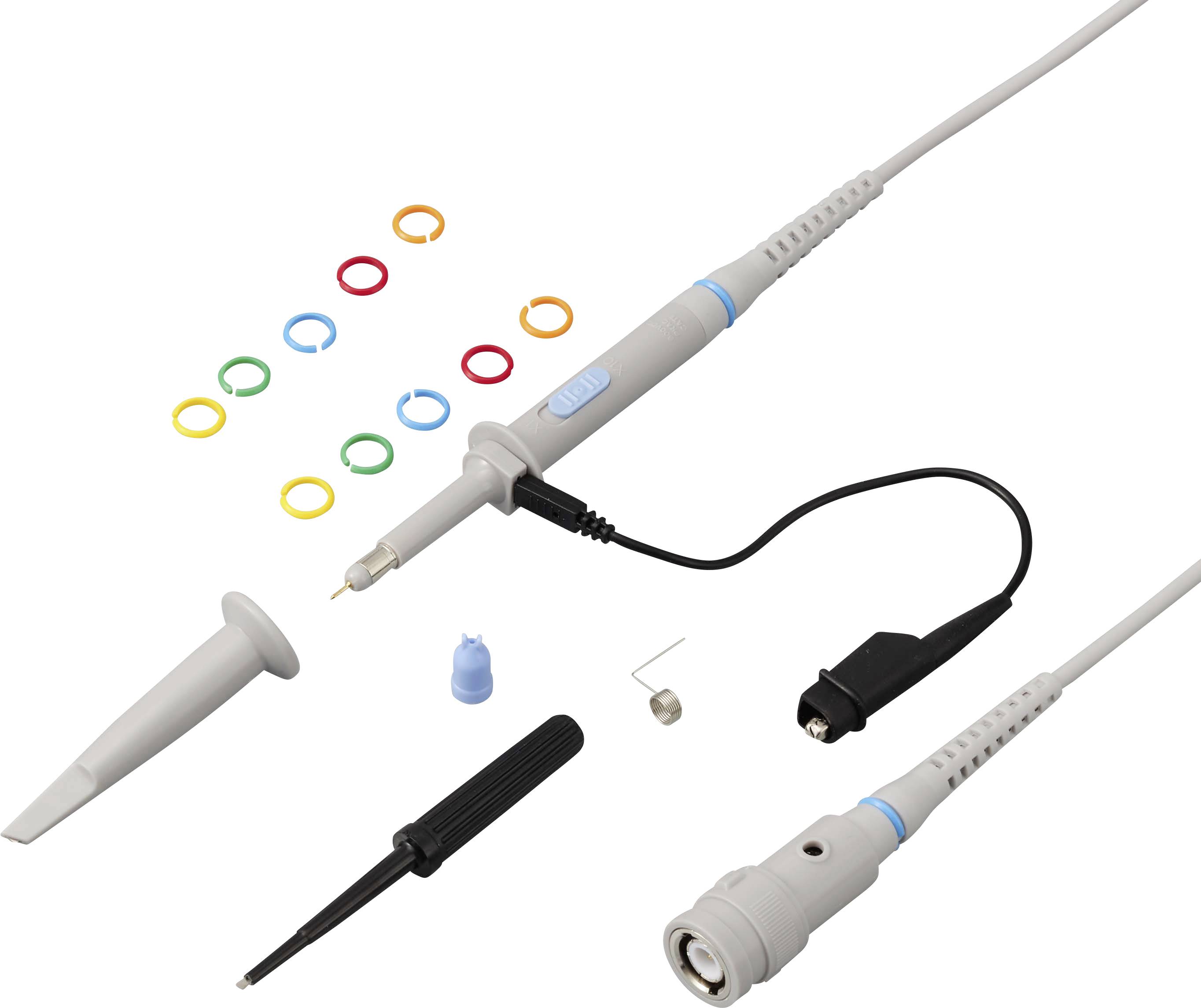

Outre la tête de palpage, la livraison comprend une pointe à crochet, un câble de mise à la terre avec pince crocodile, une pointe IC et un outil pour ajuster la plage de compensation (5 à 30 pF). Dix anneaux de marquage aident à distinguer les câbles sur les oscilloscopes multicanaux.
Ce texte a été traduit par une machine.
Rapport de division flexible
Grâce à la possibilité de commutation entre les amortissements 1:1 et 10:1, la tête de palpage peut être utilisée de manière flexible pour différents niveaux de tension. En mode 10X, une tension d'entrée de service maximale de 600 V PK est atteinte.
Exécution conforme à la sécurité
Le câble de 1,3 mètres de long dispose d'une prise droite et isolée. La tête de palpage est spécifiée pour la catégorie de mesure CAT II (600 V en mode 10X), WAS prend en charge le respect des normes de sécurité pour les séries de mesures commerciales.
Kit d'accessoires pratiques
Outre la tête de palpage, la livraison comprend une pointe à crochet, un câble de mise à la terre avec pince crocodile, une pointe IC et un outil pour ajuster la plage de compensation (5 à 30 pF). Dix anneaux de marquage aident à distinguer les câbles sur les oscilloscopes multicanaux.
Ce texte a été traduit par une machine.

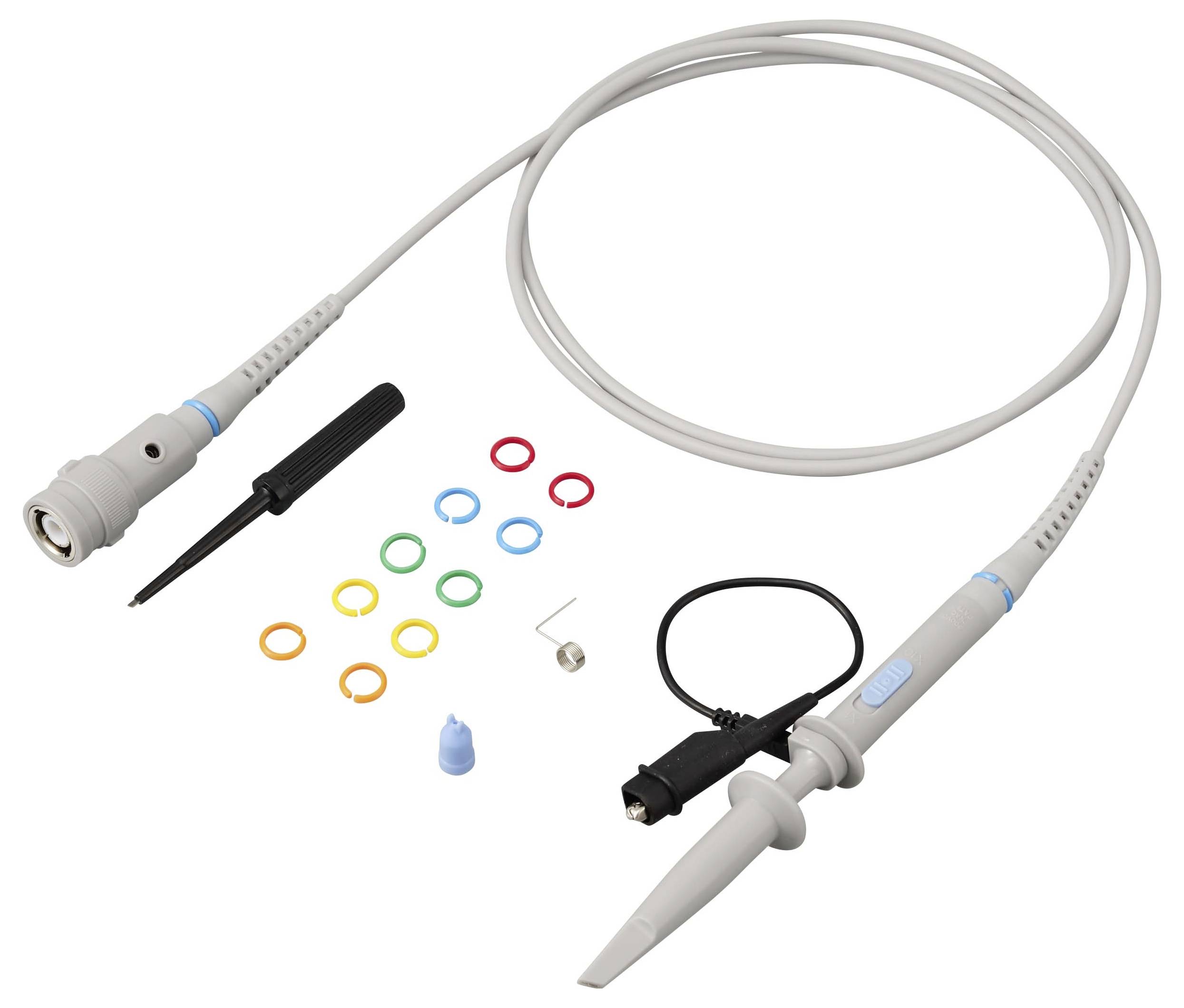

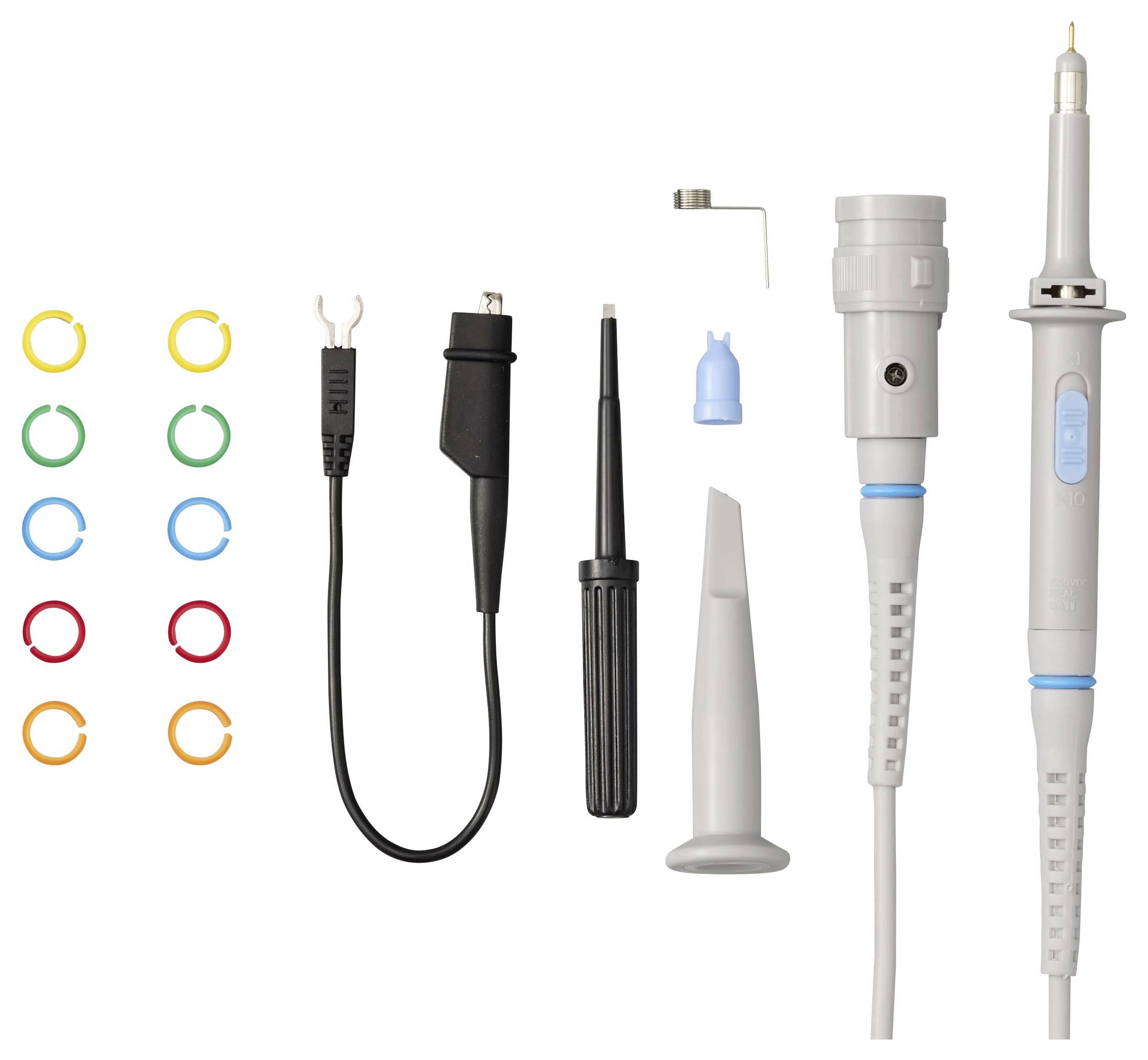

Contenu de la livraison
- Tête de palpage, pointe de crochet et câble de mise à la terre avec pince crocodile
- Ressort de mise à la terre
- 10 bagues de marquage
- Dentelle IC
- Outil de réglage de la tête de palpage
