VOLTCRAFT PP-420 Pointe de touche isolé, droit 200 MHz 1:1, 10:1 600 V
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
14,16 €
3
6% = 2,34 €
13,38 €
5
8% = 5,50 €
13,06 €
10
9% = 13,00 €
12,86 €
25
11% = 38,50 €
12,62 €
50
13% = 90,00 €
12,36 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (14,16 € / unité(s))
14,16 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
VOLTCRAFT PP-420 Sonde 200 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 V 1.3 m
- Amortissement : 1:10
- Résistance d'entrée : 1 MΩ:10 MΩ
- Capacité d'entrée : 1X : 85 pF – 115 pF, 10X : 14,5 pF – 17,5 pF
- Largeur de bande du système: 1X: 6 MHz, 10X: 200 MHz
- Plage de compensation: 10X: 5 pF – 30 pF
- Tension d'entrée de service maximale: 1X: ≤ 200 V PK, 10X: ≤ 600 V PK
- SÉCURITÉ : IEC-61010 CAT II 1X : 150 V C.A., 10 X : 300 V C.A.
Caractéristiques techniques
- Type de produit
Pointe de touche
- Bande passante
200 MHz
- Facteur d'échelle
1:1
10:1
- Tension nominale
600 V
- Capacité d'entrée
17.5 pF
d'usine (sans certificat)
- Poids
55 g
- Longueur de câble
1.3 m
- Catégorie de mesure
CAT II 600 V
- Spécificités de la fiche
isolé
droit
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Fiche technique
Fiche technique 3804134 VOLTCRAFT PP-420 Pointe de touche isolé, droit 200 MHz 1:1, 10:1 600 V
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3804134 VOLTCRAFT PP-420 Pointe de touche isolé, droit 200 MHz 1:1, 10:1 600 V
Conditions de garantie
Conditions de garantie 3804134 VOLTCRAFT PP-420 Pointe de touche isolé, droit 200 MHz 1:1, 10:1 600 V
Description
La tête de palpage VOLTCRAFT PP-420 calibrée selon les normes d'usine (sans certificat) est conçue pour des tâches d'analyse de signaux détaillées dans le secteur B2B. Il fournit une bande passante allant jusqu'à 200 MHz en mode 10X.
Amortissement ajustable
Avec le rapport de séparation commutable de 1:1 et 10:1, le modèle léger de 55 g s'adapte de manière flexible aux exigences de mesure respectives. En mode 10X, la tension d'entrée maximale de fonctionnement est de 600 V PK, ce qui permet une large couverture des niveaux de signal.
Construction sûre
La tête de palpage est équipée d'un câble de 1,3 mètres de long et d'une prise droite isolée. La classification selon la catégorie de mesure CAT II (600 V pour 10X) offre le niveau de sécurité électrique nécessaire pour une utilisation commerciale.
Contact simple

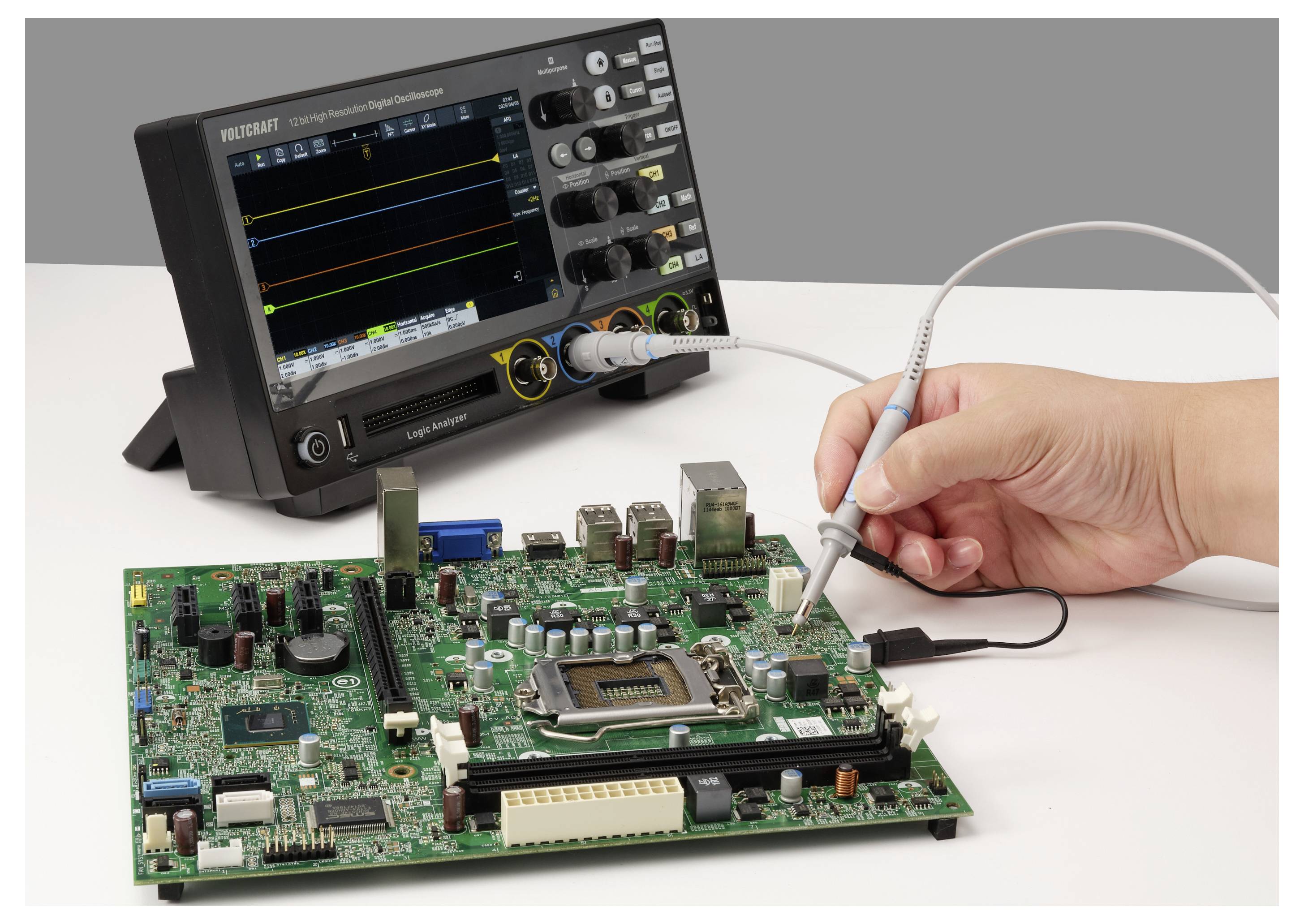

Sur la plage de compensation de 5 à 30 pF, la sonde de mesure est adaptée à l'oscilloscope. Le kit fourni avec pointe à crochet, pointe IC, dix bagues de marquage, outil de réglage et câble de mise à la terre soutient le travail structuré sur les circuits de contrôle.
Ce texte a été traduit par une machine.
Amortissement ajustable
Avec le rapport de séparation commutable de 1:1 et 10:1, le modèle léger de 55 g s'adapte de manière flexible aux exigences de mesure respectives. En mode 10X, la tension d'entrée maximale de fonctionnement est de 600 V PK, ce qui permet une large couverture des niveaux de signal.
Construction sûre
La tête de palpage est équipée d'un câble de 1,3 mètres de long et d'une prise droite isolée. La classification selon la catégorie de mesure CAT II (600 V pour 10X) offre le niveau de sécurité électrique nécessaire pour une utilisation commerciale.
Contact simple
Sur la plage de compensation de 5 à 30 pF, la sonde de mesure est adaptée à l'oscilloscope. Le kit fourni avec pointe à crochet, pointe IC, dix bagues de marquage, outil de réglage et câble de mise à la terre soutient le travail structuré sur les circuits de contrôle.
Ce texte a été traduit par une machine.

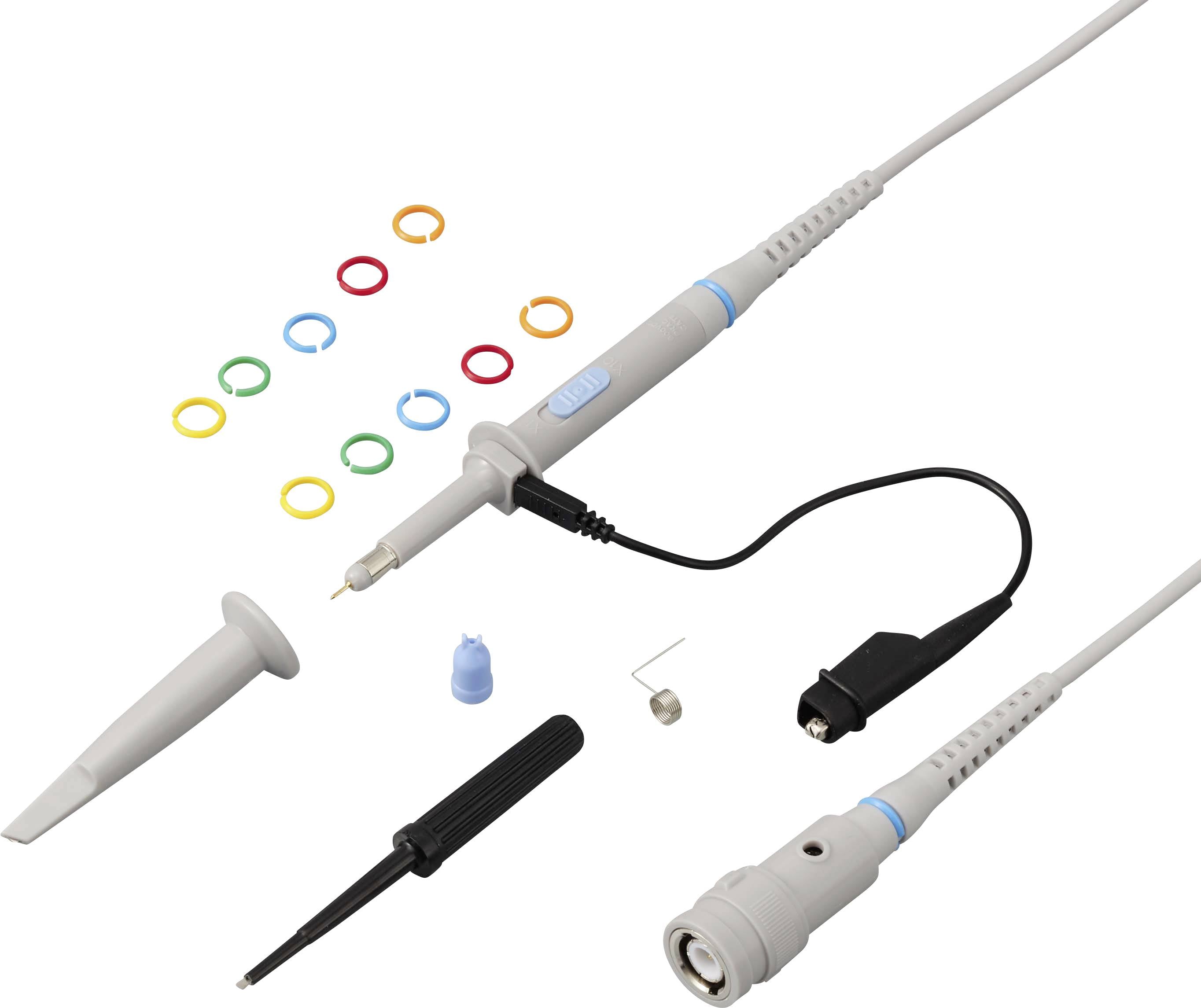

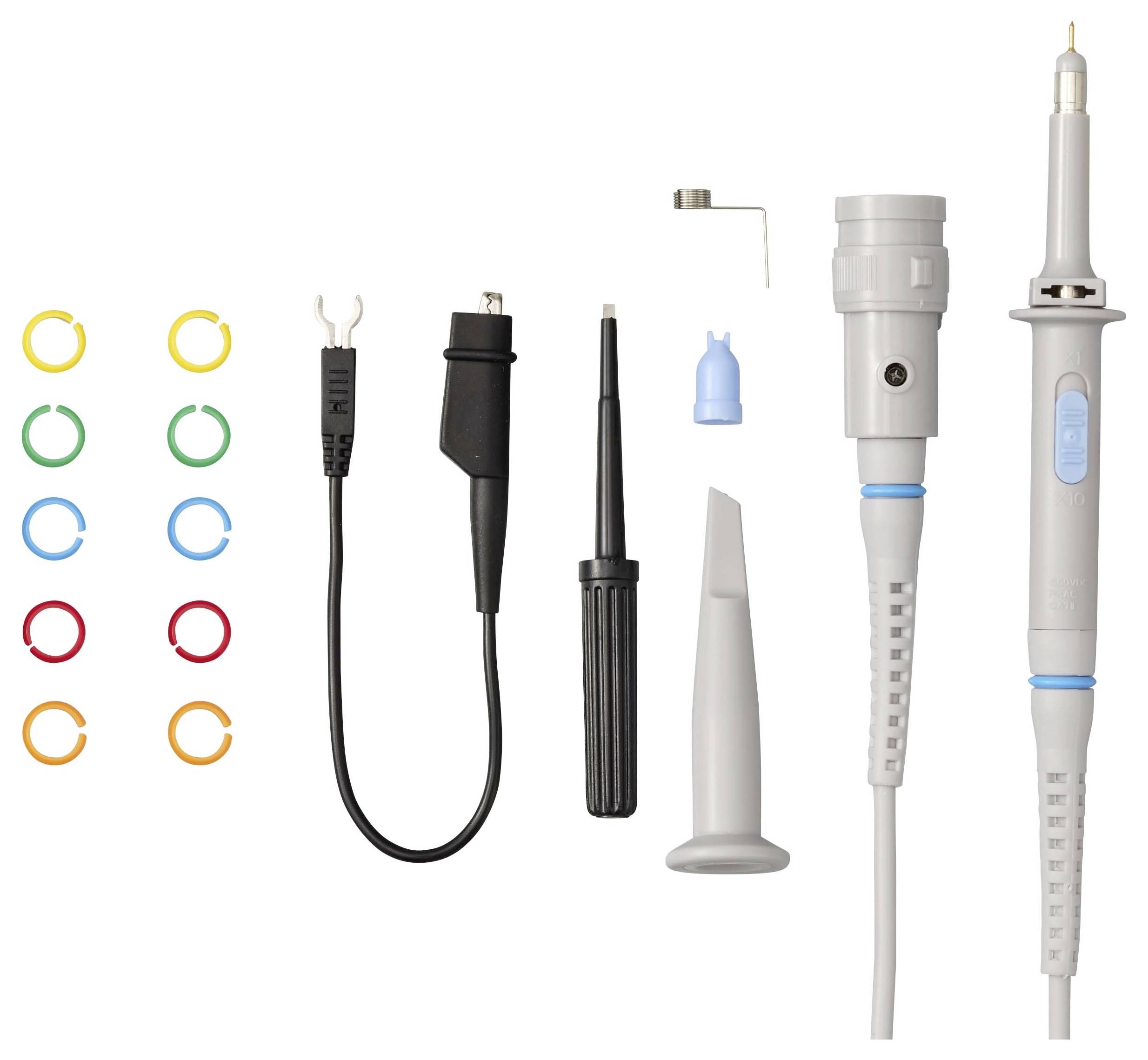

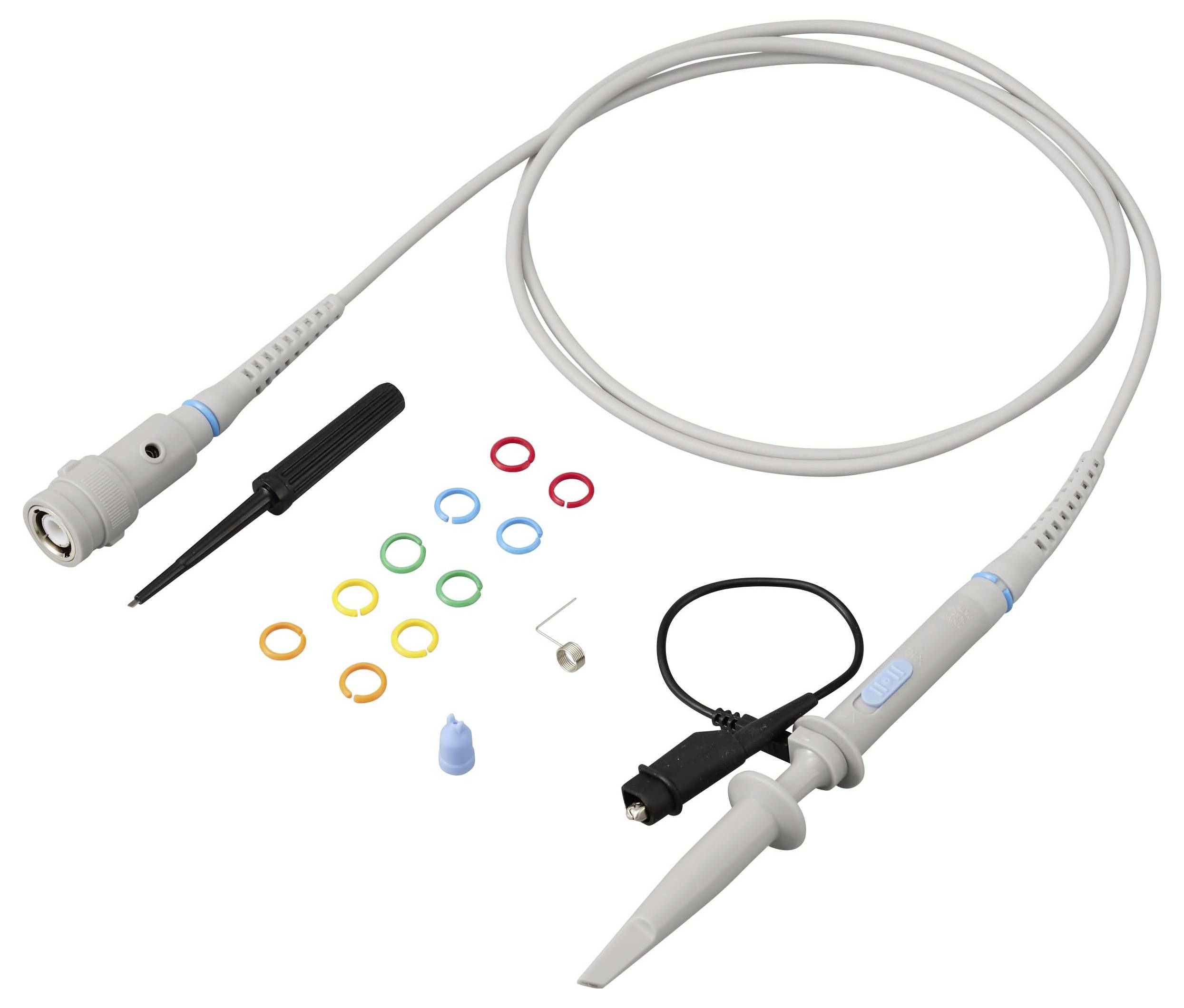

Contenu de la livraison
- Tête de palpage, pointe de crochet et câble de mise à la terre avec pince crocodile
- Ressort de mise à la terre
- 10 bagues de marquage
- Dentelle IC
- Outil de réglage de la tête de palpage
