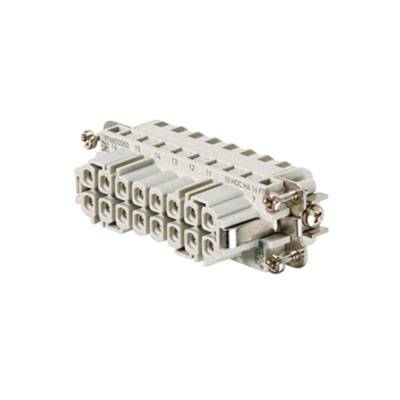

Barrette de connexion électrique blanche avec plusieurs emplacements et vis de fixation pour le raccordement des câbles.

Barrette de connexion électrique blanche avec plusieurs emplacements et vis de fixation pour le raccordement des câbles.

Type de produit

Insert femelle

Connexion

ressort de traction

Série

RockStar® HDC HA

Spécificités

avec alliage de cuivre

Nombre total de pôles

16 + PE

Fiche technique (PDF)

Weidmüller

Livraison avant le mar. 13 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (22,49 € / unité(s))

22,49 €

HT

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Embout de douille

HDC HA 16 ft

Caractéristiques techniques

Poids net: 61,8 g
température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
degré de pollution : 3
largeur : 23 mm
hauteur : 31,1 mm
profondeur : 73 mm
hauteur prise : 31,1 mm
longueur culot : 73 mm
taille : 5
séries : TENSION
de mesure HA (DIN en 61984) : 250 V
tension de mesure selon UL/CSA : 600 V AC/DC
tension de mesure (DIN en 61984) : 4 kV
courant nominal (DIN en 61984) :
16 A classe de inflammabilité UL 94: V-0
résistance de passage: ≤ 2mΩ
matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
groupe d'isolation: IIIa
cycles de branchement AG: ≥ 500
type de raccordement PE: Raccord à vis
section de raccordement de conducteur AWG (PE), raccord max.: AWG 14
section de raccordement de conducteur AWG (PE), min.: 20
longueur de dénudage AWG raccord: 8 mm
PE max.
Couple de serrage de 1,5 Nm min. Raccord PE :
1,2 Nm vis de fixation : m 4
dimensions de lame cruciforme : taille PH1
dimensions de lame fente (raccord PE) : SD 0,8 x 4,0
surface : argent passivé
matériau : alliage de cuivre
dimensions de lame fente (raccord à vis) : SD 0,5 x 3,0

Type de produit: Insert femelle

Série: RockStar® HDC HA

Spécificités: avec alliage de cuivre

Connexion: ressort de traction

Nombre total de pôles: 16 + PE

Section du conducteur (max.): 2.5 mm²

Nombre de pôles: 16

Section du conducteur (min.): 0.25 mm²

Contenu: 1 pc(s)

Contact séquentiel (PE): oui

: 23

: 31.1 mm

: 73 mm

: 250 V

: 16

: Bus

: -40-125 °C

: V0

: 4 kV

: Spring clamp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.25-2.5 mm²

: VRAI

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 204604 Weidmüller 1896800000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 204604 Weidmüller 1896800000 Insert femelle RockStar® HDC HA 16 + PE ressort de traction 1 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
