Name: Weidmüller 1790000000 Insert mâle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)
Brand: Weidmüller
SKU: 194503
Availability: InStock

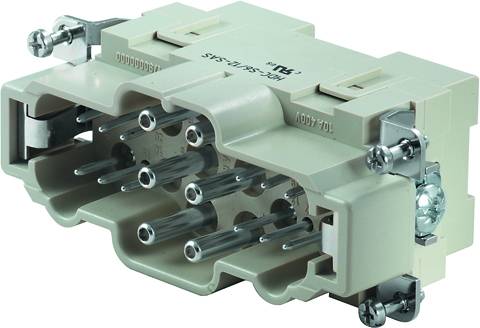

Une fiche électrique grise avec plusieurs broches métalliques et des fixations à vis, utilisée pour des applications industrielles.

Type de produit

Insert mâle

Connexion

connexion à vis axiale

Série

RockStar® HDC 48A

Spécificités

avec alliage de cuivre

Nombre total de pôles

6 + 12 + PE

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

1 Paquet(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (Paquet(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre (taille du paquet 10 pc(s))

Paquet(s)

Total (762,50 € / unité(s))

762,50 €

Plus que 1 Paquet(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Poids net: 147 g
température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
degré de pollution : 3
largeur : 34 mm
hauteur : 47,3 mm
profondeur : 84,5 mm
longueur culot : 84,5 mm
taille : 6
séries :
tension de mesure MixMate (DIN en 61984) : tension
de mesure 690 V selon UL/CSA :
tension nominale 600 V AC/DC (DIN en 61984) :
8 kV courant nominal (DIN en 61984) :
48 A classe de inflammabilité UL 94: V-0
résistance de passage: ≤ 2mΩ
matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
groupe d'isolation: IIIa
cycles de branchement AG: ≥ 500
type de raccordement PE: Raccord à vis
section de raccordement de conducteur AWG (PE), raccord max.: AWG 8
section de raccordement de conducteur AWG (PE), min.: 14
longueur de dénudage AWG raccord: 8 mm
.
Couple de serrage min. 2,5 Nm Raccord PE :
2 Nm vis de fixation : m 5
dimensions de la lame cruciforme : taille de
la lame PZ2 fente (raccord PE) : SD 0,8 x 4,0
surface : argent passivé
matériau : alliage de cuivre
hauteur connecteur : 47,3 mm
nombre de contacts de puissance : 6

Type de produit: Insert mâle

Série: RockStar® HDC 48A

Spécificités: avec alliage de cuivre

Connexion: connexion à vis axiale

Nombre total de pôles: 6 + 12 + PE

Section du conducteur (max.): 10 mm²

Nombre de pôles: 6
12

Section du conducteur (min.): 2.5 mm²

Section du conducteur du contact de puissance (max.): 10 mm²

Section du conducteur du contact de puissance (min.): 2.5 mm²

Section de conducteur du contact de commande (max.): 2.5 mm²

Section de conducteur du contact de commande (min.): 0.5 mm²

Contenu: 10 pc(s)

Contact séquentiel (PE): oui

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 194503 Weidmüller 1790000000 Insert mâle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 194503 Weidmüller 1790000000 Insert mâle RockStar® HDC 48A 6 + 12 + PE connexion à vis axiale 10 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
