Weidmüller 1745860000 Insert mâle RockStar® HDC HE 16 + PE ressort de traction 1 pc(s)

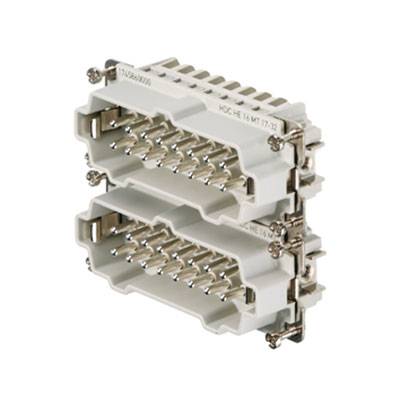

Un connecteur électrique rectangulaire à deux rangées de broches métalliques pour la connexion de câbles dans des applications techniques.
Type de produit
Insert mâle
Connexion
ressort de traction
Série
RockStar® HDC HE
Spécificités
avec alliage de cuivre
Nombre total de pôles
16 + PE
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Livraison avant le ven. 13 novembre
5 pièce(s)
Afficher des alternatives
Vente et expédition :
Conrad ElectronicCGV
Nombre
Total (25,99 € / unité(s))
25,99 €
Livraison intracommunautaire (exonérée de TVA) Prix TTC
hors 10,79 €
dont 0,00 € d’éco-part
dont 0,00 € de copie privée
sans frais de port supplémentaires
Plus que 5 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Insert mâle

  • HDC HE 16 MT 17-32

Caractéristiques techniques

  • Poids net: 77 g
  • température limite: -40 °C Résistance d'isolation : 1010 Ω
  • degré de pollution : 3
  • largeur : 34 mm
  • hauteur : 33,5 mm
  • profondeur : 84,5 mm
  • longueur culot : 84,5 mm
  • taille : 6
  • série : tension
  • de mesure HE (DIN en 61984) :
  • 500 V tension de mesure selon UL/CSA : 600 V AC/DC
  • tension de mesure (DIN en 61984) : 6 kV
  • courant de mesure (DIN en 61984) :
  • 16 A classe de inflammabilité UL 94: V-0
  • résistance de passage: ≤ 2mΩ
  • matière isolante: PC renforcé de fibre de verre (UL listé et qualifié pour les chemins de fer)
  • groupe d'isolation: IIIa
  • cycles de branchement AG: ≥ 500
  • type de raccordement PE: Raccord à vis
  • section de raccordement de conducteur AWG (PE), raccordement max.: AWG 12
  • section de raccordement de conducteur AWG (PE), min.: 20
  • longueur de dénudage AWG raccord: 8 mm
  • PE max.
  • Couple de serrage de 1,5 Nm min. Raccord PE :
  • 1,2 Nm vis de fixation : m 4
  • dimensions de la lame cruciforme : taille PH1
  • dimensions de la lame fente (raccord PE) : SD 0,8 x 4,0
  • surface : argent passivé
  • matériau : alliage de cuivre
  • dimensions de la lame fente (raccord à vis) : SD 0,5 x 3.0
  • hauteur connecteur mâle : 33,5 mm
Type de produit

Insert mâle

Série

RockStar® HDC HE

Spécificités

avec alliage de cuivre

Connexion

ressort de traction

Nombre total de pôles

16 + PE

Section du conducteur (max.)

2.5 mm²

Nombre de pôles

16

Section du conducteur (min.)

0.25 mm²

Contenu

1 pc(s)

Contact séquentiel (PE)

oui

UKCA

oui

Documents et téléchargements

Fiche technique

Fiche technique 203357 Weidmüller 1745860000 Insert mâle RockStar® HDC HE 16 + PE ressort de traction 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 203357 Weidmüller 1745860000 Insert mâle RockStar® HDC HE 16 + PE ressort de traction 1 pc(s)

Description

Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
