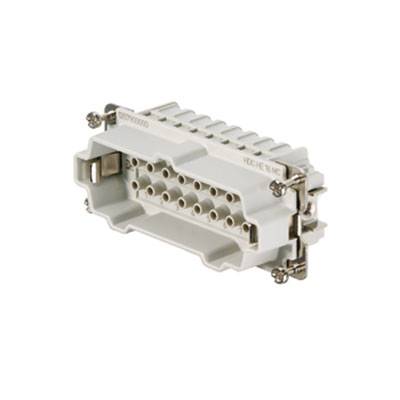

Weidmüller 1207900000 Insert mâle RockStar® HDC HE 16 + PE à sertir 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Insert mâle
Connexion
à sertir
Série
RockStar® HDC HE
Spécificités
avec alliage de cuivre
Nombre total de pôles
16 + PE
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
11,66 €
3
5% = 1,92 €
11,02 €
5
8% = 4,50 €
10,76 €
10
9% = 10,80 €
10,58 €
25
11% = 31,75 €
10,39 €
50
13% = 74,00 €
10,18 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (11,66 € / unité(s))
11,66 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Insert mâle
- HDC HE 16 MC
Caractéristiques techniques
- Poids net: 46 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 34 mm
- profondeur : 84,5 mm
- longueur culot : 84,5 mm
- taille : 6
- série : tension
- de mesure HE (DIN en 61984) :
- tension de mesure 500 V selon UL/CSA :
- 600 V AC/DC tension de mesure (DIN en 61984) : 6 kV
- courant nominal (DIN en 61984) :
- 16 A classe de inflammabilité UL 94: V-0
- résistance de passage: ≤ 2mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe isolant: III a
- cycles de branchement AG: ≥ 500
- cycles de branchement au: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 12
- section de raccordement de conducteur (PE), min.: AWG 20
- longueur de dénudage: 7,5 mm
- Couple de serrage de 10 mm max. Raccord PE :
- couple de serrage de 1,5 Nm min. Raccord PE :
- 1,2 Nm vis de fixation : m 4
- dimensions de lame cruciforme : taille PH1
- dimensions de lame fente (raccord PE) : SD 0,8 x 4,0
- hauteur connecteur mâle : 34 mm
- Type de produit
Insert mâle
- Série
RockStar® HDC HE
- Spécificités
avec alliage de cuivre
- Connexion
à sertir
- Nombre total de pôles
16 + PE
- Section du conducteur (max.)
4 mm²
- Nombre de pôles
16
- Section du conducteur (min.)
0.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
34
34 mm
84.5 mm
500 V
16
Pin
-40-125 °C
V0
6 kV
Crimp connection
Silver
3
0.5-4 mm²
4-4 mm²
0.5-4 mm²
0.5-4 mm²
VRAI
Other copper alloys
16 A
Thermoplastic
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 201612 Weidmüller 1207900000 Insert mâle RockStar® HDC HE 16 + PE à sertir 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 201612 Weidmüller 1207900000 Insert mâle RockStar® HDC HE 16 + PE à sertir 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
