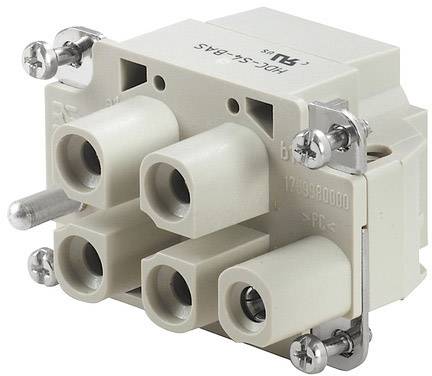

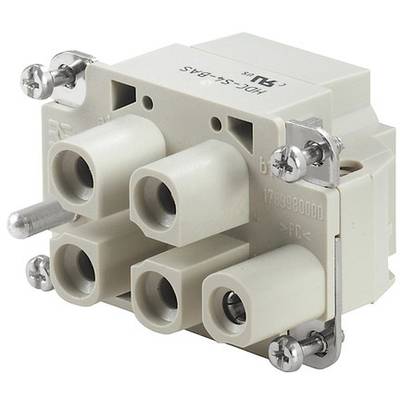

Photo non contractuelle
Weidmüller 1789980000 Insert femelle 4 + PE connexion à vis axiale 1 pc(s)
Type de produit
Insert femelle
Connexion
connexion à vis axiale
Nombre total de pôles
4 + PE
Section du conducteur (max.)
6 mm²
Nombre de pôles
4
Fiche technique (PDF)
EAN :
Ref. fabricant :
Code produit :
Nombre
Total (57,99 € / unité(s))
57,99 €
Prix TTC
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Poids net: 75,2 g
- température limite: -40 °C Résistance d'isolation 125 °C : 1010 Ω
- degré de pollution : 3
- largeur : 34 mm
- hauteur : 40,4 mm
- profondeur : 51 mm
- hauteur femelle : 40,4 mm
- longueur culot : 51 mm
- taille : 3
- séries :
- tension de mesure MixMate (DIN en 61984) : 1000 V
- tension de mesure selon UL/CSA : 600 V AC/DC
- tension de mesure (DIN en 61984) : 8 kV
- courant nominal (DIN en 61984) :
- Classe de inflammabilité 40 A selon UL 94: V-0
- résistance de passage: ≤ 1 mΩ
- matière isolante: PC renforcé de fibre de verre (UL listé et certifié rail)
- groupe d'isolation: IIIa
- cycles de branchement AG: ≥ 500
- type de raccordement PE: Raccord à vis
- section de raccordement de conducteur AWG (PE), max.: AWG 11
- section de raccordement de conducteur AWG (PE), min.: 14 AWG
- longueur
- de dénudage: 8 mm.
- Couple de serrage de 0,8 Nm min. Raccord PE :
- 0,5 Nm vis de fixation : m 4
- dimensions de lame fente (raccord PE) : SD 0,6 x 3,5
- surface : argent passivé
- matériau : alliage de cuivre
- nombre de contacts de puissance : 4
- Type de produit
Insert femelle
- Connexion
connexion à vis axiale
- Nombre total de pôles
4 + PE
- Section du conducteur (max.)
6 mm²
- Nombre de pôles
4
- Section du conducteur (min.)
2.5 mm²
- Section du conducteur du contact de puissance (max.)
6 mm²
- Section du conducteur du contact de puissance (min.)
2.5 mm²
- Contenu
1 pc(s)
- Contact séquentiel (PE)
oui
34
40.4 mm
51 mm
1000 V
4
Bus
-40-125 °C
V0
8 kV
Axial screw connection
Silver
3
2.5-10 mm²
2.5-6 mm²
2.5-10 mm²
2.5-10 mm²
VRAI
Other copper alloys
40 A
Thermoplastic
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 1774627 Weidmüller 1789980000 Insert femelle 4 + PE connexion à vis axiale 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1774627 Weidmüller 1789980000 Insert femelle 4 + PE connexion à vis axiale 1 pc(s)
Description
Pièce de raccordement composée d'un corps isolant et d'éléments de contact.
