Avec plus de 43 000 références et des conditionnements à l'unité, en packs, en blisters, Conrad s'affiche comme le site spécialiste des condensateurs, incontournable pour la largeur de gamme et la profondeur du choix. Rien de commun cependant entre un condensateur de démarrage pour moteur et un condensateur électrolytique dédié au courant continu. Les produits sont donc classés en catégories avec des critères facilitant votre recherche : condensateurs film, condensateur variable, condensateur bipolaire, condensateur céramique, condensateur antiparasite, tantale, etc. Visibles au premier coup d'œil, les précisions techniques guideront votre choix : capacité électrique, tension nominale en pF, nF ou µF, tolérance, température…

    Liste
    Mosaïque
    Si vous préférez un affichage en mode liste, veuillez cliquer ici.
    Si vous préférez un affichage en mode mosaïque, veuillez cliquer ici.

    Conseils

    Ce texte a été traduit par une machine.



    Informations intéressantes sur les condensateurs

    Les condensateurs sont l'un des composants les plus importants dans le domaine de l'électrotechnique et de l'électronique. Comme leurs propriétés spécifiques ne peuvent pas être facilement remplacées par d'autres composants, aucun circuit électronique ne fonctionne sans eux. Ce que sont les condensateurs, les types de condensateurs disponibles et ce qu'il faut faire lors de l'achat, vous en apprendrez plus dans notre guide.

    • QU'est-ce qu'un condensateur ?

    • Quels sont les types et les types de condensateurs disponibles ?

    • Critères d'achat des condensateurs - à quoi s'agit-il ?

    • Conclusion : comment acheter le bon condensateur

    • Notre Conseil pratique : décharge des condensateurs

    • FAQ - questions fréquentes sur les condensateurs



    QU'est-ce qu'un condensateur ?

    Condensateur biopolaire

    Un condensateur représente un composant électrique passif. En tant que réservoir d'énergie, il possède la capacité de stocker l'énergie fournie dans un champ électrique, c'est pourquoi on parle également de charge électrique. La capacité (mémoire) est indiquée avec la valeur de capacité F (Farad), où un F correspond à la capacité d'un condensateur lorsqu'il est chargé en une seconde à un courant d'un ampère à une tension électrique d'un volt.

    Vu de la structure physique, un condensateur se compose en principe de deux surfaces conductrices, appelées électrodes, et d'un isolateur électrique situé entre elles, le diélectrique. La valeur de la capacité et la résistance à la tension dépendent de la surface effective de l'électrode, de sa distance l'une par rapport à l'autre et des propriétés du matériau du diélectrique.

    Si une tension continue est appliquée à un condensateur, un courant électrique s'écoule jusqu'à ce que le condensateur soit complètement chargé et que sa valeur de tension soit égale à celle de la source de tension. À partir de ce moment, aucun courant important ne s'écoule, la résistance tend alors à l'infini. En même temps, la charge et l'énergie restent stockées dans le condensateur. En revanche, pour les tensions alternatives, une charge continue est effectuée et les condensateurs transmettent donc des courants alternatifs. Les condensateurs (capacités) se comportent ainsi différemment des inductances, leur résistance électrique diminue à mesure que la fréquence augmente.

    condensateur à film

    Les condensateurs sont utilisés, entre autres, pour lisser l'ondulation résiduelle dans les circuits du redresseur, comme condensateurs de support pour ponter les baisses momentanées de la tension d'alimentation par la charge stockée, dans les circuits de filtrage en passe-haut ou-bas, pour la suppression des parasites, En tant que condensateurs de circuit intermédiaire dans les alimentations à découpage, pour la compensation de puissance réactive dans la technologie de l'énergie et comme accumulateur d'énergie, par exemple pour allumer les flashs ou déclencher les impulsions de choc dans les défibrillateurs médicaux.



    Quels sont les types et les types de condensateurs disponibles ?

    Condensateur électrolytique

    Les condensateurs sont disponibles dans un grand nombre de types de construction différents pour répondre aux différents besoins de chaque domaine d'utilisation.

    Les condensateurs électrolytiques, simplement appelés Elko, sont des condensateurs polis avec une très grande capacité par rapport à leur volume de construction. Un film d'aluminium ultra-fin est utilisé comme matériau d'anode. Le diélectrique est en oxyde d'aluminium, l'électrolyte lui-même est liquide ou en forme de gel. Les condensateurs électrolytiques doivent toujours être branchés correctement sur le pôle, ils doivent valider une inversion de polarité ou un fonctionnement à la tension alternative avec leur défaillance rapide.

    Les condensateurs bipolaires sont très similaires à ceux de la construction de condensateurs électrolytiques. Ils possèdent eux aussi une grande capacité dans un petit format, mais peuvent également fonctionner à la tension alternative, contrairement aux condensateurs électrolytiques, car ils ne sont pas non plus en mesure de fonctionner. On l'utilise par exemple dans les bandes de fréquences et comme condensateur de couplage dans les circuits d'amplificateur.



    Condensateurs variable

    Les condensateurs rotatifs, également appelés transformateurs de condensateur, condensateurs de compensation ou Dreko, possèdent une capacité variable réglable dans certaines limites. Ils se composent d'un pack de plaques fixes et pivotantes (appelé stator et rotor) qui peuvent être pivotées l'une dans l'autre. Plus le recouvrement des plaques est important et plus la surface efficace des électrodes augmente, plus la capacité augmente. Les condensateurs rotatifs sont utilisés principalement pour la synchronisation et la mise en adéquation et pour l'adaptation de l'impédance dans les circuits électroniques.

    Les condensateurs à film sont composés de films plastiques métallisés ou d'une combinaison de films en métal et en plastique qui sont enroulés en une bobine et forment ensemble des électrodes et du diélectrique. Les condensateurs à film sont adaptés aux applications de tension continue et alternative et sont relativement peu coûteux. Le rapport de la taille à la capacité est bon, de plus, certaines versions possèdent des propriétés d'auto-cicatrisation si le diélectrique devait se trouver en travers. Ils sont souvent utilisés comme condensateurs antiparasitage, pour les applications audio et dans le secteur automobile.

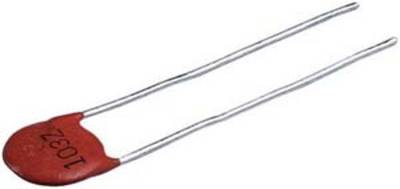

    Condensateur céramique

    Les condensateurs céramiques, le sigle usuel Kerko, sont fabriqués à partir de couches minces en céramique oxydée, c'est pourquoi on les appelle condensateurs multicouches en céramique ou condensateurs multicouches en céramique (MLCC). Il existe une large gamme de capacités allant de quelques pF à environ 47 μF et pour des tensions de fonctionnement allant de 6,3 volts à plusieurs milliers de volts. Les condensateurs céramiques de type CMS sont particulièrement compacts, avec des capacités élevées. Les condensateurs céramiques sont également non-dévolés et donc adaptés pour les applications de tension alternative.

    Les condensateurs tantale sont conçus de manière similaire aux condensateurs électrolytiques et possèdent un rembourrage qui doit impérativement être pris en compte. Ils ont des points grâce à une grande fiabilité et à une très grande capacité pour les petits modèles. Les types CMS sont également très sensibles aux chocs et aux vibrations, ce qui les rend également très heureux d'être utilisés dans le système électrique automobile. L'oxyde de tantale est utilisé comme diélectrique.

    condensateur antiparasite

    Les condensateurs antiparasitage, également appelés condensateurs antiparasitage radio ou condensateurs de sécurité, sont spécialement conçus pour supprimer les signaux parasites indésirables. Dans les appareils électriques ou électroniques, ils ferment les signaux parasites à haute fréquence soit brièvement, soit les dissipent par rapport à la masse (terre). En fonction du type, ils doivent répondre à des exigences de sécurité élevées afin d'éviter les conditions de fonctionnement dangereuses et les tensions de contact en cas de panne.



    Les supercaps ou les supercondensateurs sont des composants passifs qui ressemblent beaucoup aux condensateurs normaux, mais offrent des capacités considérablement plus élevées en combinaison avec de faibles tensions de fonctionnement. Ils possèdent une faible résistance interne, ce qui leur permet de supporter des courants relativement élevés lors de l'alimentation et de la décharge. Les Supercaps sont polis et ne conviennent donc qu'à la tension continue. Leur charge les maintient pendant une durée relativement longue, c'est pourquoi ils sont également très heureux d'être utilisés à la place des piles tampons.



    Critères d'achat des condensateurs - à quoi s'agit-il ?

    condensateur à film

    Certains types de condensateurs sont disponibles pour le montage conventionnel (THT) et la technique CMS. En principe, les condensateurs CMS présentent des avantages en termes de résistance aux chocs et aux vibrations. Tous les types ne sont pas adaptés pour une tension continue et alternative. Ceci doit impérativement être pris en compte pour éviter les pannes et les dommages.

    Il y a également des différences dans les attentes de durée de vie. Une éventuelle diminution de la capacité due au vieillissement devrait également être prise en compte dans la conception du circuit par une augmentation de la capacité de sécurité correspondante. Certains condensateurs à film possèdent des propriétés d'auto-cicatrisation : une surcharge momentanée, par exemple à cause des pics de tension, ne provoque pas nécessairement une panne complète.



    Conclusion : comment acheter le bon condensateur

    Condensateur Supercap

    Respectez la tension de fonctionnement maximale autorisée. Elle ne doit en aucun cas être dépassée, même brièvement. Pour les applications liées à la sécurité dans la plage de tension secteur, utiliser des condensateurs antiparasitage spéciaux avec les marques de contrôle correspondantes.

    Les Supercaps stockent une grande charge, mais seulement avec quelques volts. Un circuit en série de plusieurs types identiques peut représenter une solution. En cas de remplacement de condensateurs défectueux, les valeurs électriques des nouvelles pièces doivent être identiques.

    Notre Conseil pratique : décharge des condensateurs

    Lors de la manipulation des condensateurs, il convient de noter que, en fonction de leur capacité et de leur tension, des quantités de charge importantes et potentiellement dangereuses peuvent être stockées. Pour éviter d'endommager les circuits et éviter les accidents, les condensateurs doivent donc toujours être déchargés avant de travailler avec eux. Pour cela, il faut choisir un consommateur approprié (résistance de décharge). Il convient d'éviter une brève fermeture des pôles, car des courants très élevés peuvent s'écouler précisément avec des condensateurs capacitifs plus élevés, ce qui peut entraîner la formation d'étincelles, la détérioration des composants et la disparition des contacts.



    FAQ - questions fréquentes sur les condensateurs

    Pourquoi les condensateurs céramiques sont-ils généralement moins adaptés pour les applications audio et les circuits d'amplificateur ?

    L'effet piézo produit une faible tension propre en cas de chocs mécaniques ou de vibrations du condensateur, ce qui peut provoquer des impulsions de tension gênantes.
